TCC-AB-18-C33

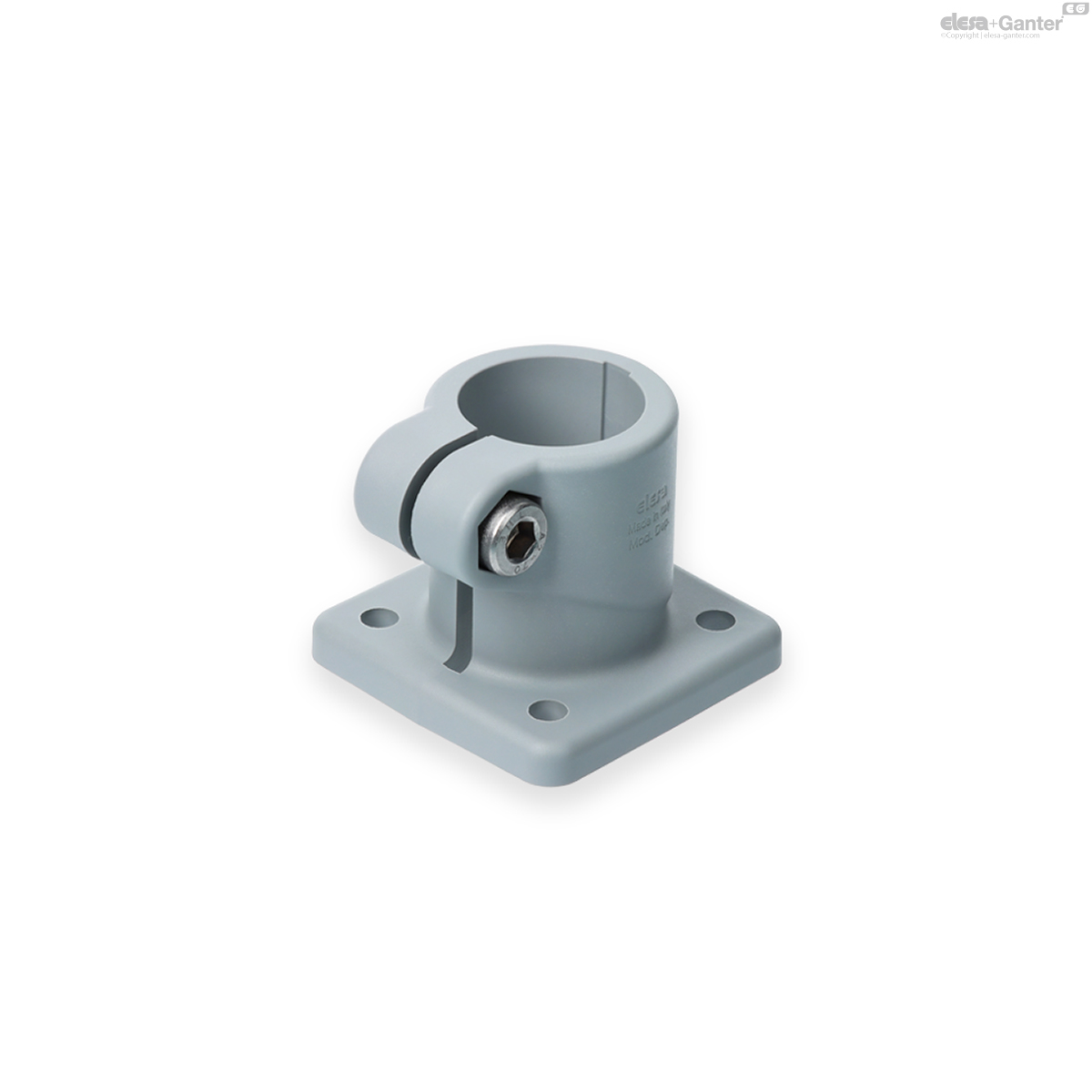

TCC-AB Fuß-Klemmverbinder
Lt: 1-2 Wochen Alle Größen und Varianten von TCC-AB
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- 600111-C33
- d
- 18
- L
- 45
- H
- 34
- d2
- 5.3
- f ±0.2
- 30
- h1
- 5
- h2
- 25
- l1
- 26
- l2
- 36.5
- l3
- 20
- s
- M6
- C#
[Nm] - 5
- F1*
[N] - 1050
- M1**
[Nm] - 8
- 25
Kugelhalter
Glasfaserverstärkter Thermoplast (Polyamid PA), RAL 9005 (C9) schwarz oder grau RAL 7040 (C33), UV-beständig, matt.
Schraube und Mutter (beigestellt)
Zylinderkopfschrauben aus Edelstahl (1.4301) mit Innensechskant und Anti-Seize.
Selbstsichernde Mutter aus Edelstahl (1.4301).
Eigenschaften
Klemmverbinder für Rohre mit einem Durchmesser von 18 ± 0,2 mm und 30 ± 0,2 mm.
Für Rohre mit kleinerem Durchmesser kann die Reduzierbuchsen TCC-A verwendet werden (separat zu bestellen).
Der „s“-Gewindestift kann durch das Set ersetzt werden.TCC-KS.
Technische Daten
Die in der Tabelle angegebenen Widerstandswerte wurden in Labortests bei Umgebungstemperatur gemessen, wobei die Schrauben mit dem empfohlenen Drehmoment „C#“ angezogen wurden.
