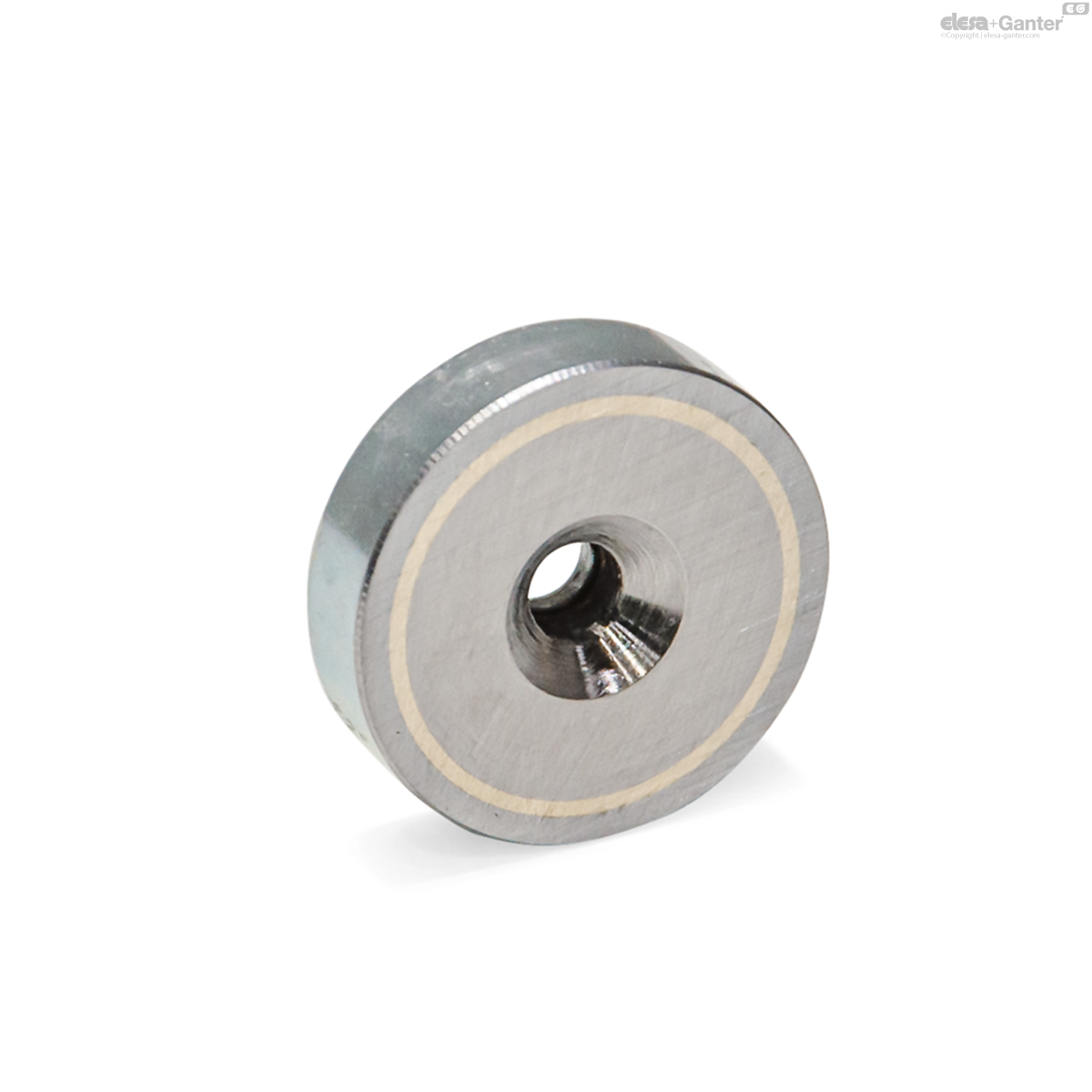

58-AN-19-ZB
GN 58-ZB verzinkt
Lt: 1-2 Wochen Alle Größen und Varianten von GN 58
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 58-AN-19-ZB

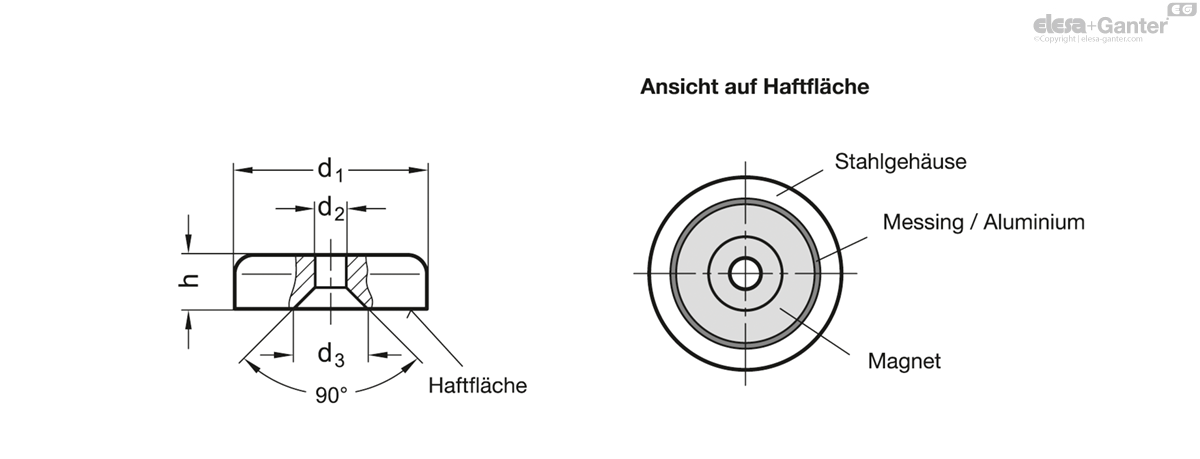

- d1
Nennmaß - 19
- d1
Istmaß - 19.1 ±0.5
- d2
- 3.7
- d3
- 8.7
- h
- 7.5 ±0.3
- Nennhaftkräfte in N
- 30
- 21
Gehäuse
Stahl
Magnetwerkstoff
AlNiCo AN
Aluminium, Nickel, Cobalt
Oberfläche
verzinkt ZB
temperaturbeständig bis zu 200 °C
rot, lackiert RT
temperaturbeständig bis zu 180 °C
Flachtopfmagnete GN 58 bilden in Kombination mit dem Stahlgehäuse und der Isolation aus Messing / Aluminium ein System, welches den Magnet schirmt, verstärkt und den magnetischen Fluss optimal auf die Haftfläche umleitet
Um die magnetischen Eigenschaften nicht negativ zu beeinflussen, sollten die Befestigungsschrauben aus einem unmagnetischen Werkstoff wie z. B. Edelstahl, Messing oder Kunstsstoff bestehen.
Zur leichteren Handhabung und um eine Entmagnetisierung zu vermeiden, schützt ein verzinktes Eisenblech die Haftflächen der Magnete während der Lagerung und dem Transport.
