Technical datasheet

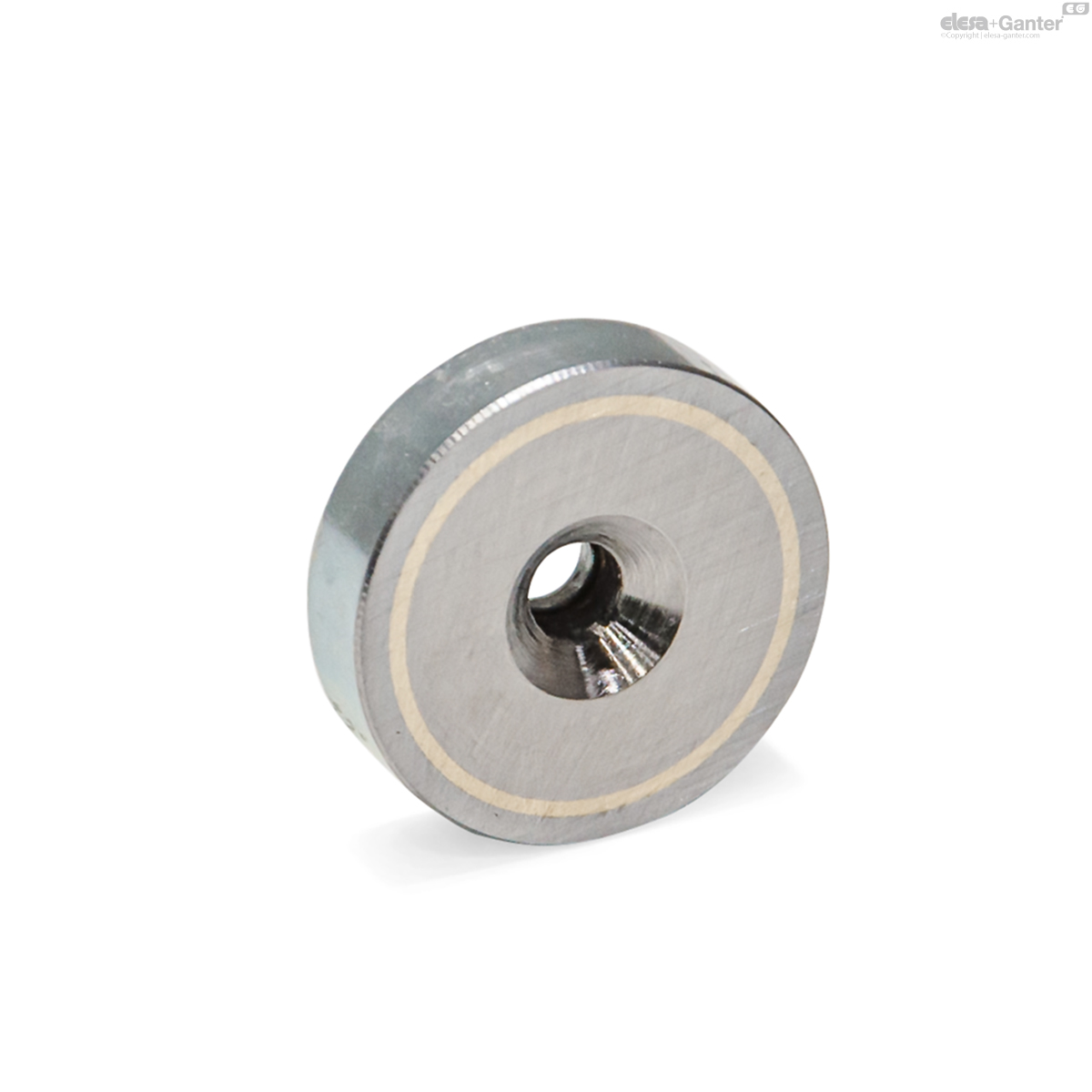

GN 58-ZBFlachtopfmagnete
verzinkt
mit Bohrung
GN 58-ZB
|
Katalog
|

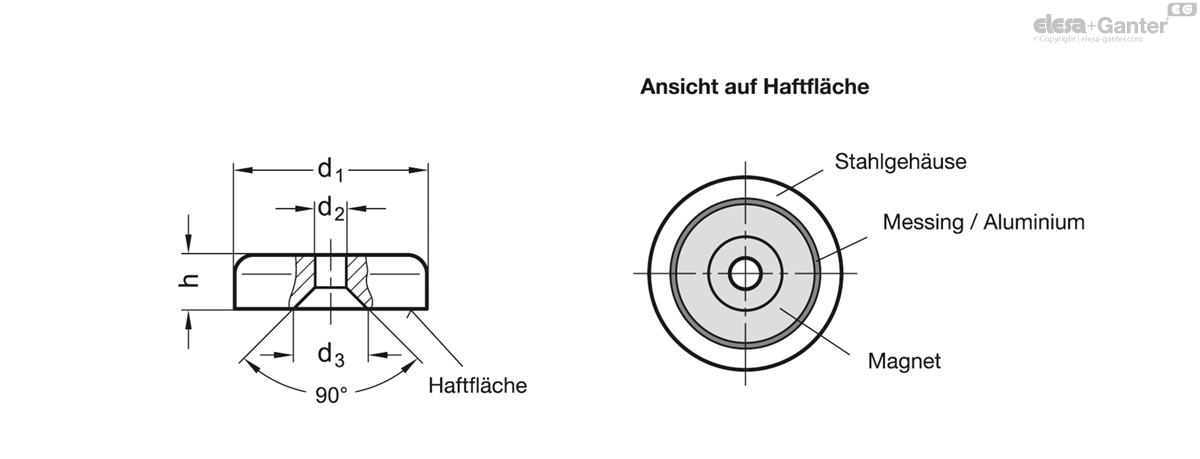

d1 Nominal dimension
|
d1
Actual dimension |
d2
|
d3
|
h
|
Nominal adhesive forces in N
|
|
|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
GN 58-AN-19-ZB
|
19
|
19.1 ±0.5
|
3.7
|
8.7
|
7.5 ±0.3
|
30
|
21
|
|
GN 58-AN-29-ZB
|
29
|
28.6 ±1
|
4.8
|
10.5
|
8.5 ±0.5
|
40
|
52
|
|
GN 58-AN-38-ZB
|
38
|
38.1 ±1
|
4.8
|
10.5
|
10.5 ±0.3
|
80
|
83
|
Gehäuse
Stahl
Magnetwerkstoff
AlNiCo AN
Aluminium, Nickel, Cobalt
Oberfläche
verzinkt ZB
temperaturbeständig bis zu 200 °C
rot, lackiert RT
temperaturbeständig bis zu 180 °C
Flachtopfmagnete GN 58 bilden in Kombination mit dem Stahlgehäuse und der Isolation aus Messing / Aluminium ein System, welches den Magnet schirmt, verstärkt und den magnetischen Fluss optimal auf die Haftfläche umleitet
Um die magnetischen Eigenschaften nicht negativ zu beeinflussen, sollten die Befestigungsschrauben aus einem unmagnetischen Werkstoff wie z. B. Edelstahl, Messing oder Kunstsstoff bestehen.
Zur leichteren Handhabung und um eine Entmagnetisierung zu vermeiden, schützt ein verzinktes Eisenblech die Haftflächen der Magnete während der Lagerung und dem Transport.
