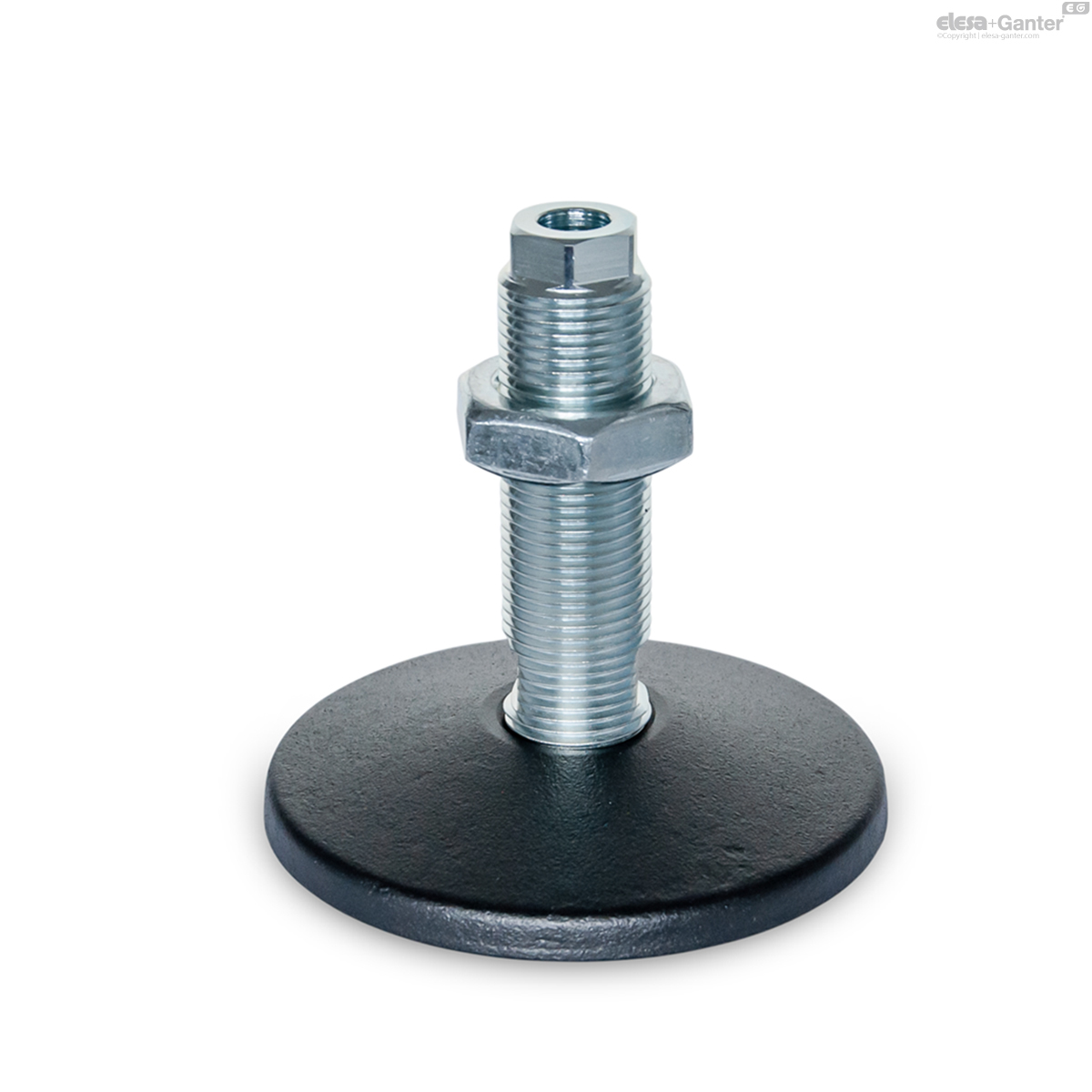

37-100-M24X2-70-A GN 37-A ohne Gummiauflage
Voraussichtliche Lieferzeit 5-7 Werktage
Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 37-100-M24x2-70-A
- d1
- 100
- d2
- M 24 x 2
- l1
- 70
- d3 H13
- 11
- l2 ≈
- 30
- l3
- 17.5
- SW 1
- 19
- SW 2
- 19
- Statische Last F
in kN - 50
- 664

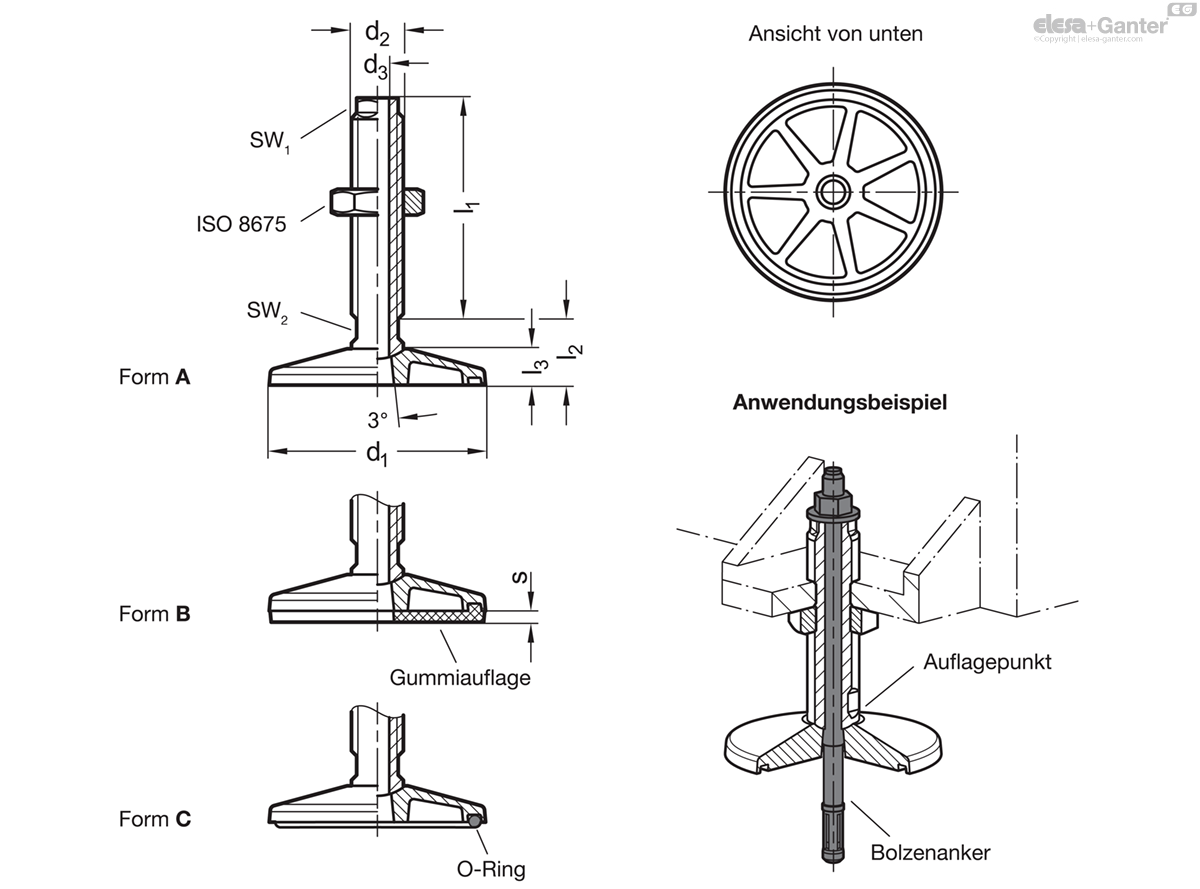

Form (Fußplatte)
- A: ohne Gummiauflage
- B: mit Gummiauflage
- C: mit O-Ring
Fußplatte
Stahl, kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt
Spindel / Sechskantmutter ISO 8675
Stahl, verzinkt, blau passiviert
Gummiauflage eingelegt
schwarz, NBR
85±5 Shore A
Gummiauflage eingelegt
schwarz, NBR
≈ 70 Shore A
Maschinenfüße GN 37 zeichnen sich durch ihre massive Bauweise und die große Variantenvielfalt aus. Sie werden vor allem an großen und schweren Anlagen und Maschinen eingesetzt. Mit der Durchgangsbohrung lassen sich die Maschinenfüße zentral am Boden befestigen und sind so für Druck- und Zugbelastungen geeignet.
Fußplatten und Spindel sind nicht miteinander verbunden, beim Aufstellen zentrieren sich diese durch den Radius am Auflagepunkt selbst.
Die Form B mit Gummiauflage verhindert seitliches Verrutschen, schützt empfindliche Oberflächen und dämpft Vibrationen und Erschütterungen. Bei der Form C mit O-Ring wird eine Abdichtung gegenüber dem Boden erreicht, sodass Verschmutzungen unter dem Fuß verhindert werden. In Verbindung mit einer Auffangwanne können so z. B. Schmierstoffe nicht auslaufen und in den Untergrund gelangen.
