828-6-UB-15-AM

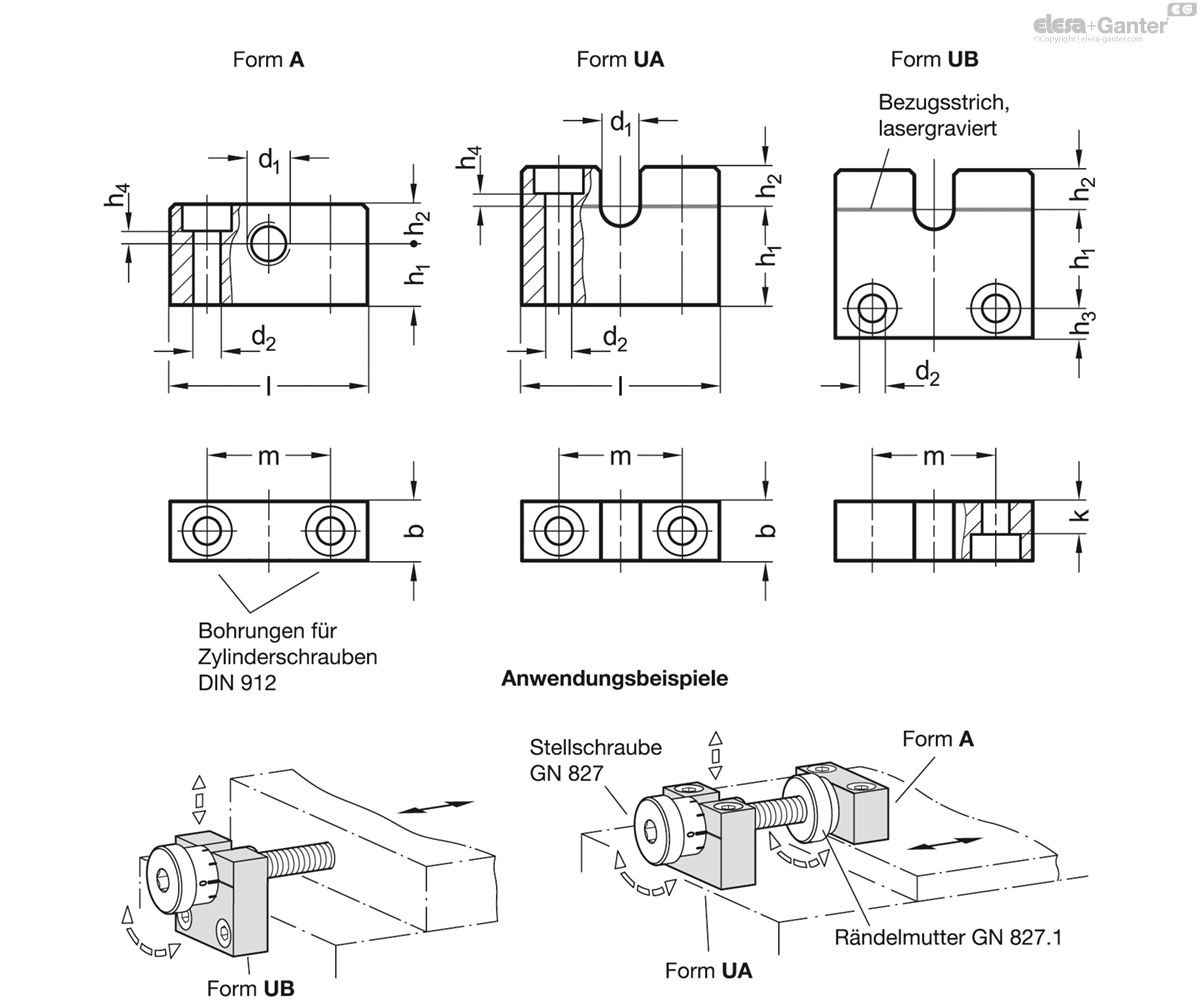

GN 828-UB mit Aufnahmenut, Montage von vorne
Lt: 1-2 Wochen Alle Größen und Varianten von GN 828
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 828-6-UB-15-AM
- d1 +0.6/+0.4
- 6
- h1
- 15
- b h11
- 10
- d2
- 4.5
- h2
- 6
- h3
- 5
- k
- 5.6
- l
- 35
- m
- 22
- 23
Form
- A: mit Gewinde, Montage von oben
- UA: mit Aufnahmenut, Montage von oben
- UB: mit Aufnahmenut, Montage von vorne
Aluminium AM
matt gleitgeschliffen
Bezugsstrich
lasergraviert, schwarz abgesetzt
Lagerböcke GN 828 werden in Verbindung mit Edelstahl-Stellschrauben GN 827 für einfache Zustell- und Positionieraufgaben eingesetzt.
An Bearbeitungs- und Montageeinrichtungen, an denen Aufnahmen und Vorrichtungen wiederkehrend gewechselt werden müssen, erlaubt die Kombination von Stellschrauben GN 827 Rändelmuttern GN 827.1 und Lagerböcken GN 828 der Formen UA und UB besonders einfache Wechselvorgänge, ohne dabei einmal festgelegte Einstellungen zu verlieren.
Am Gegenstück kann die Form A oder ein bereits vorhandenes Gewinde in der Vorrichtungsplatte verwendet werden.
