827-M10X1-80-NG-S
GN 827 Edelstahl-Stellschrauben
Lt: 1-2 Wochen Alle Größen und Varianten von GN 827
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 827-M10x1-80-NG-S
- d1
- M10x1
- l1
- 80
- d2 -0.4/-0.6
- 10
- d3
- 16
- d4
- 24
- l2 +0.1
- 15.1
- l3
- 18
- l4
- 5.9
- s
- 8
- 106
Kennzeichnung
S: mit Standard-Skala 0...0,5, 10 Teilstriche
Edelstahl nichtrostend, 1.4305 NG
matt gestrahlt
Skala
lasergraviert, schwarz abgesetzt

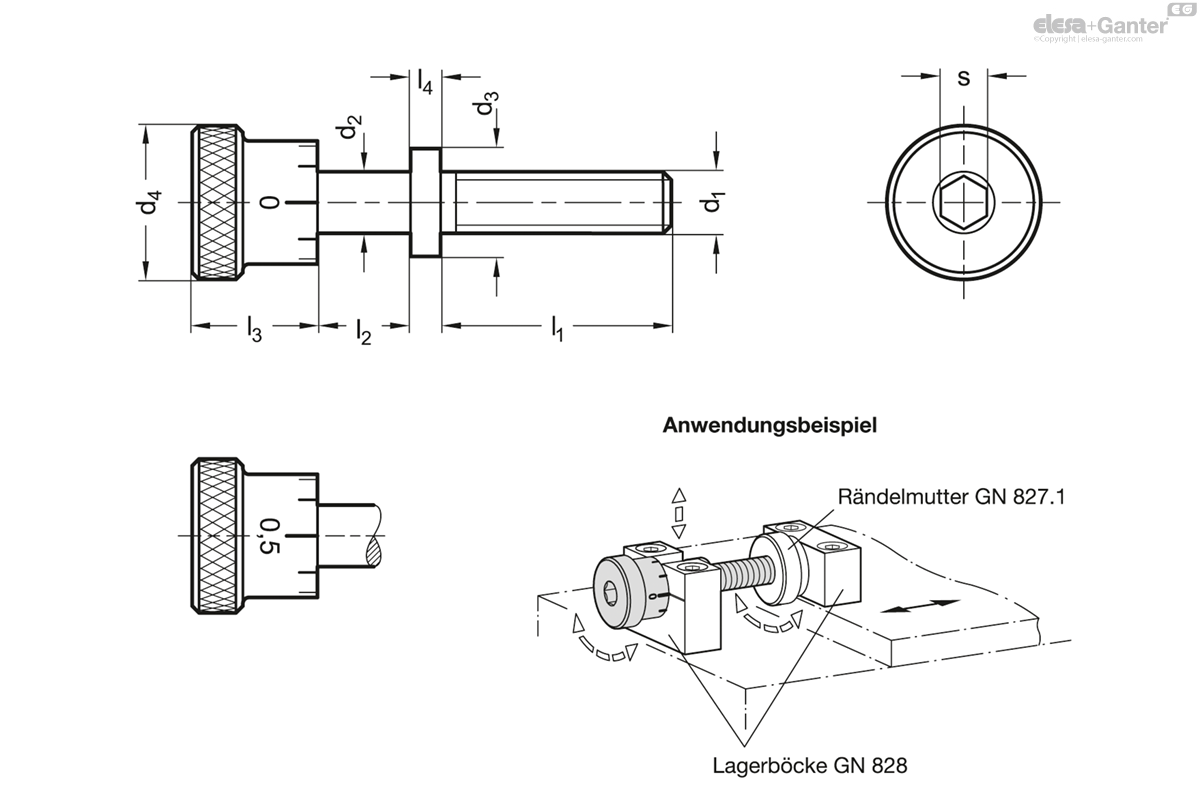

Edelstahl-Stellschrauben GN 827 werden in Verbindung mit Lagerböcken GN 828 für einfache Zustell- und Positionieraufgaben eingesetzt.
An Bearbeitungs- und Montageeinrichtungen, an denen Aufnahmen und Vorrichtungen wiederkehrend gewechselt werden müssen, erlaubt die Kombination von Stellschrauben GN 827 Rändelmuttern GN 827.1 und Lagerböcken GN 828 der Formen UA und UB besonders einfache Wechselvorgänge, ohne dabei einmal festgelegte Einstellungen zu verlieren.
