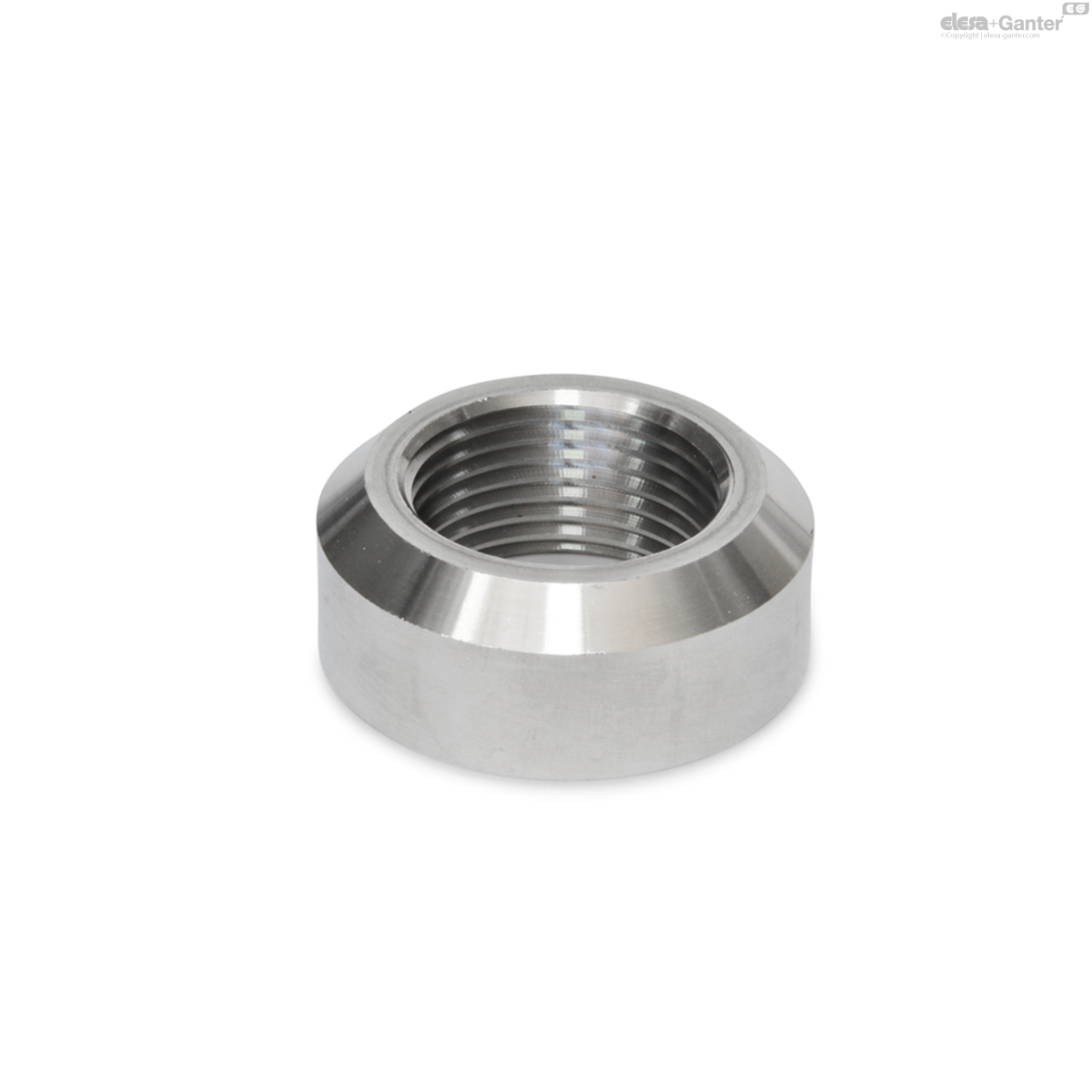

7490-NI-G11/2-A GN 7490-NI Edelstahl, nichtrostend

7490-NI-G11/2-A

GN 7490-NI Edelstahl, nichtrostend

Stahl / Edelstahl, mit und ohne Bund
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 7490

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 7490-NI-G11/2-A
d1
G 1 1/2
d2
65
d3
55
h1
24
285

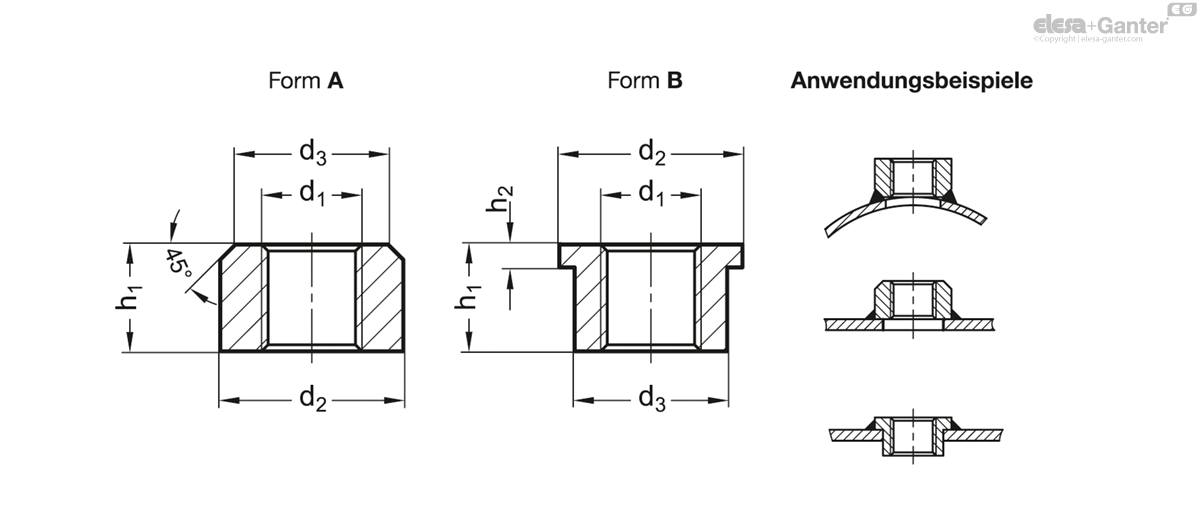

7490-NI-G11/2-A drawing

Form

  • A: mit Fase
  • B: mit Bund

Ausführung in Stahl

Stahl ST

  • schweißbar
  • gedreht
  • blank

Ausführung in Edelstahl

Edelstahl nichtrostend, 1.4301 NI

  • schweißbar
  • gedreht
  • blank

Mit Schweißmuffen GN 7490 lassen sich Anschlussgewinde an Behältern, Tanks oder Hydraulikzylindern durch Schweißen anbringen.

Einfüll- und Ablassschrauben oder auch Be- und Entlüftungselemente sowie Ölschaugläser lassen sich so per Einschrauben einfach montieren.

Die Planflächen sind bearbeitet und lassen sich, in Verbindung mit einem geeigneten Dichtelement, als Dichtflächen nutzen.

Beim Schweißen verhindert die ausreichend stark dimensionierte Wandstärke ein Verformen oder Durchbrennen.

Die Form B (mit Bund) wird eingesetzt, wenn eine genaue Positionierung durch die Aufnahmebohrung bzw. eine geringe Bauhöhe erwünscht ist.
