114.2-12-110

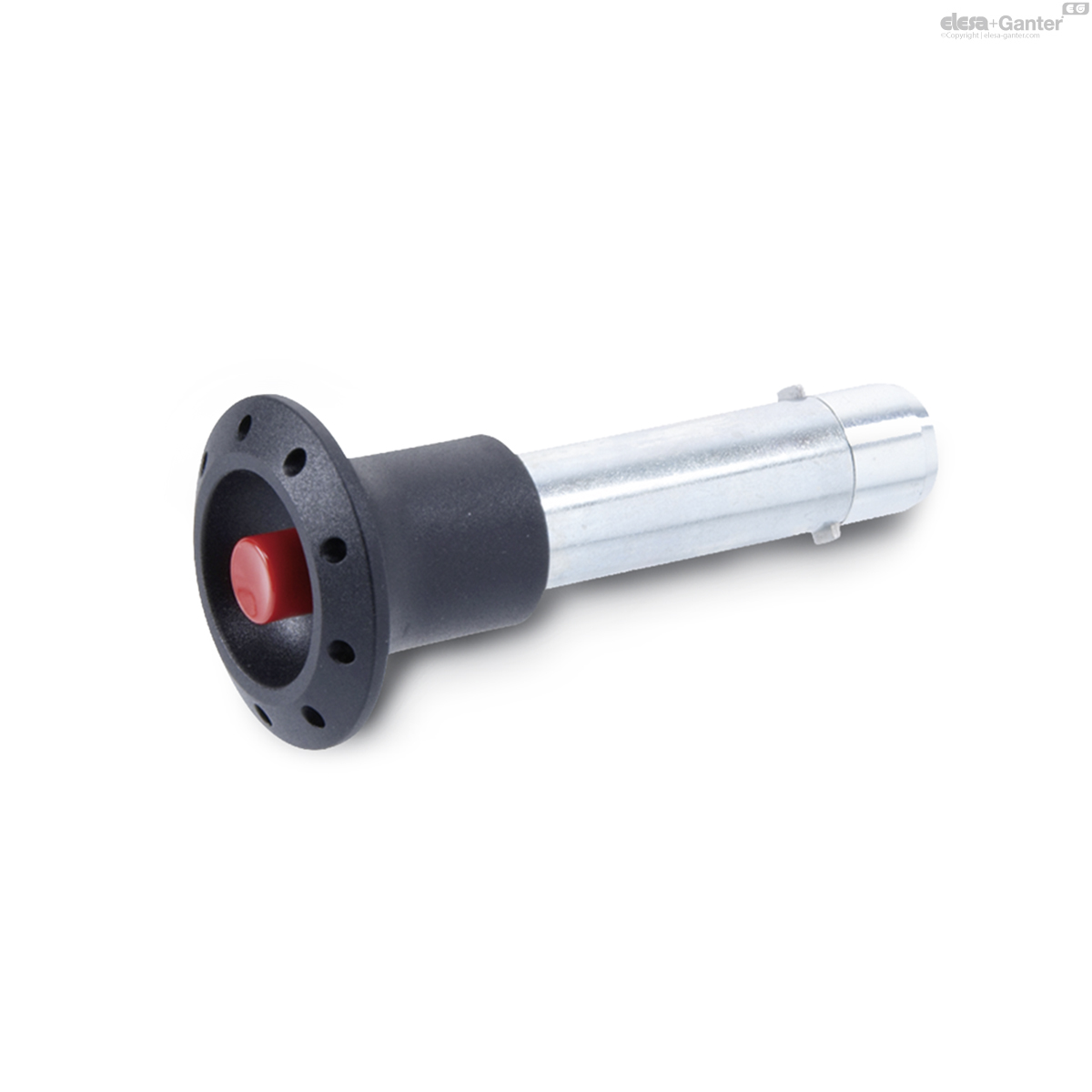

GN 114.2 Steckbolzen
Lt: 1-2 Wochen Alle Größen und Varianten von GN 114.2
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 114.2-12-110
- d1 -0.1
- 12
- l1 +0.4
- 110
- a
- 3.8
- b
- 1
- d2
- 13.7 +1
- d3
- 11.9
- d4
- 18
- d5
- 34
- l2
- 11.3
- l3
- 26
- Load in kN ≈
Load capacity in kN ≈
Double sided
shearing resistance
according DIN 50141
(breaking strength) - 61
- 102
Stift
Stahl
verzinkt, blau passiviert
Sperrklinke
Edelstahl-Blech nichtrostend, 1.4301
Griff
Kunststoff (Polyamid PA)
- schwarz-grau
- temperaturbeständig bis 80 °C
Druckknopf / Schieber
Kunststoff
- Druckknopf: rot
- temperaturbeständig bis 80 °C
Druckfeder
Edelstahl 1.4310
Edelstahl-Steckbolzen mit Axialsicherung GN 114.2 werden zum schnellen Fixieren, Verbinden und Sichern verschiedener Bauelemente eingesetzt. Eine typische Anwendung sind Lagerbolzen, die häufig montiert und wieder demontiert werden müssen.
Die rechteckigen Sperrklinken aus Edelstahl-Blech halten den Steckbolzen axial in der Bohrung. Mit dem Druckknopf werden diese eingezogen und nach dem Loslassen stellt die Druckfeder sie wieder in die Sperrstellung zurück.
Im technischen Anhang sind die Belastbarkeiten für die zweischnittige Scherfestigkeit (Bruchkraft) angegeben.
