912.2-M5-20-NI

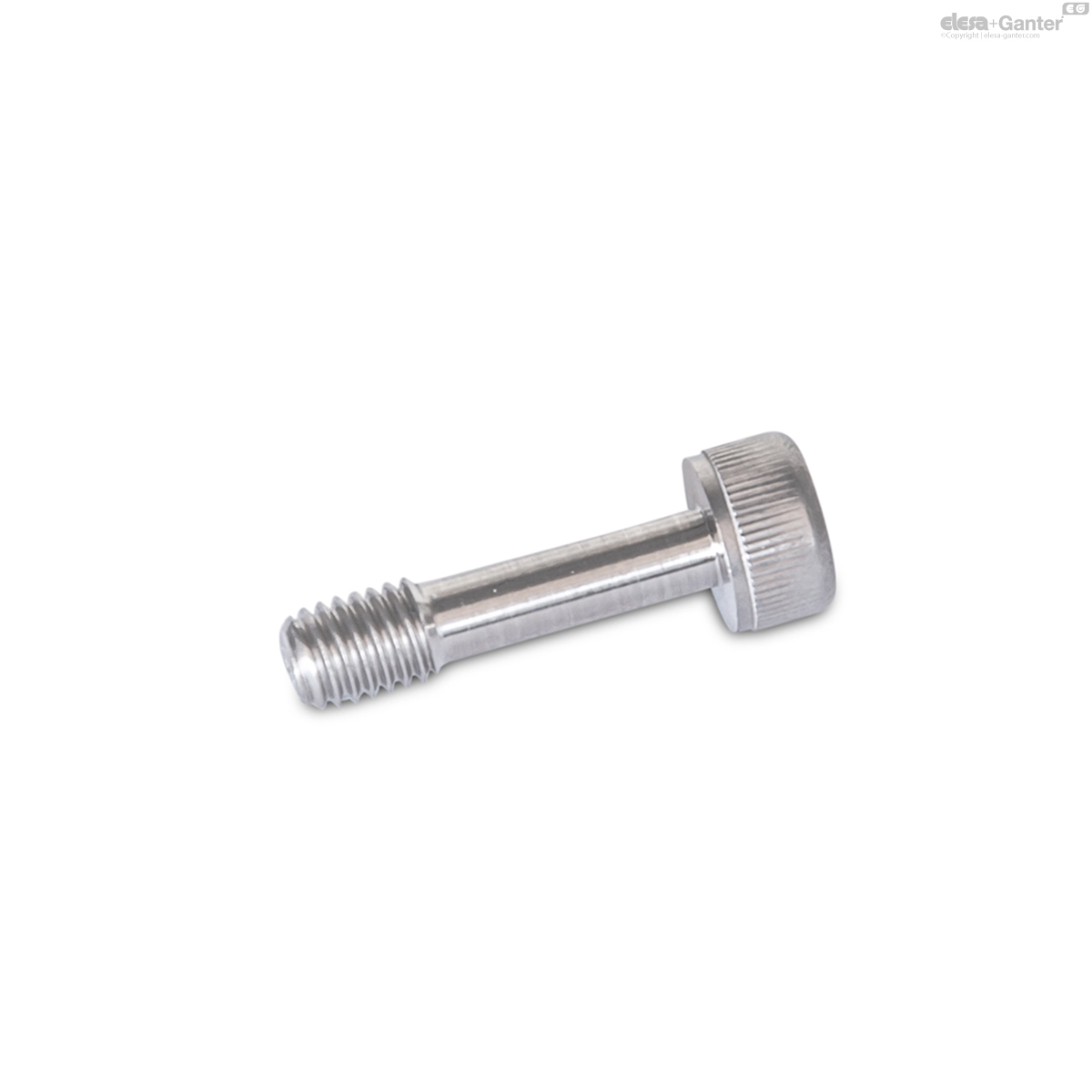

GN 912.2 Edelstahl-Zylinderschrauben
Lt: 1-2 Wochen Alle Größen und Varianten von GN 912.2
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 912.2-M5-20-NI
- d1
- M 5
- l1
- 20
- a1
- 2.5-6
- a2
- 6-10.5
- a3
- 10.5-14
- d2
- 8.5
- d3 -0.3
- 3.9
- d4
- 5.5
- k
- 5
- l2
- 6
- l3
- 2.5
- A/F
- 4
- 4
Edelstahl NI
nichtrostend, 1.4301 (A2)
Edelstahl-Zylinderschrauben GN 912.2 können durch den Dünnschaft d3 auf einfache Weise, z. B. in einer Abdeckung, „verliergesichert“ werden. Damit ist die „Unverlierbarkeit des Befestigungselements“ nach der Maschinenrichtlinie 2006/42/EG gegeben.
Dazu muss an Stelle einer normalen Durchgangs- / Gewindebohrung beidseitig ein Gewinde d1 vorgesehen werden. Zusätzlich muss auf einer oder beiden Seiten eine Freibohrung d4 vorgesehen werden. Je nach Ausführung und Klemmstärke a1 ... a3 der Abdeckung kann zwischen den oben gezeigten Konstruktionsvarianten gewählt werden.
