GN 912.2Edelstahl-Zylinderschrauben

Edelstahl-Zylinderschrauben

mit dünnem Schaft zur Verliersicherung

  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png
Edelstahl-Zylinderschrauben
Edelstahl-Zylinderschrauben

GN 912.2

Zurücksetzen
Katalog
d1
l1
a1
a2
a3
d2
d3 -0.3
d4
k
l2
l3
A/F
GN 912.2-M3-12-NI
M 3
12
1.5-3
3-6.5
6.5-8
5.5
2.2
3.5
3
4
1.5
2.5
GN 912.2-M3-16-NI
M 3
16
3-7
7-8
8-12
5.5
2.2
3.5
3
4
1.5
2.5
GN 912.2-M4-16-NI
M 4
16
2-5
5-8
8-11
7
3
4.5
4
5
2
3
GN 912.2-M4-20-NI
M 4
20
5-9
9-11
11-15
7
3
4.5
4
5
2
3
GN 912.2-M5-20-NI
M 5
20
2.5-6
6-10.5
10.5-14
8.5
3.9
5.5
5
6
2.5
4
GN 912.2-M5-25-NI
M 5
25
6-11
11-14
14-19
8.5
3.9
5.5
5
6
2.5
4
GN 912.2-M6-25-NI
M 6
25
3-7
7-13
13-17
10
4.5
6.5
6
8
3
5
GN 912.2-M6-30-NI
M 6
30
7-12
12-17
17-22
10
4.5
6.5
6
8
3
5
GN 912.2-M8-30-NI
M 8
30
4-8
8-16
16-20
13
6.3
8.5
8
10
4
6
GN 912.2-M8-35-NI
M 8
35
8-13
13-20
20-25
13
6.3
8.5
8
10
4
6
GN 912.2-M8-40-NI
M 8
40
13-18
18-25
25-30
13
6.3
8.5
8
10
4
6

Edelstahl NI

nichtrostend, 1.4301 (A2)

Edelstahl-Zylinderschrauben GN 912.2 können durch den Dünnschaft d3 auf einfache Weise, z. B. in einer Abdeckung, „verliergesichert“ werden. Damit ist die „Unverlierbarkeit des Befestigungselements“ nach der Maschinenrichtlinie 2006/42/EG gegeben.

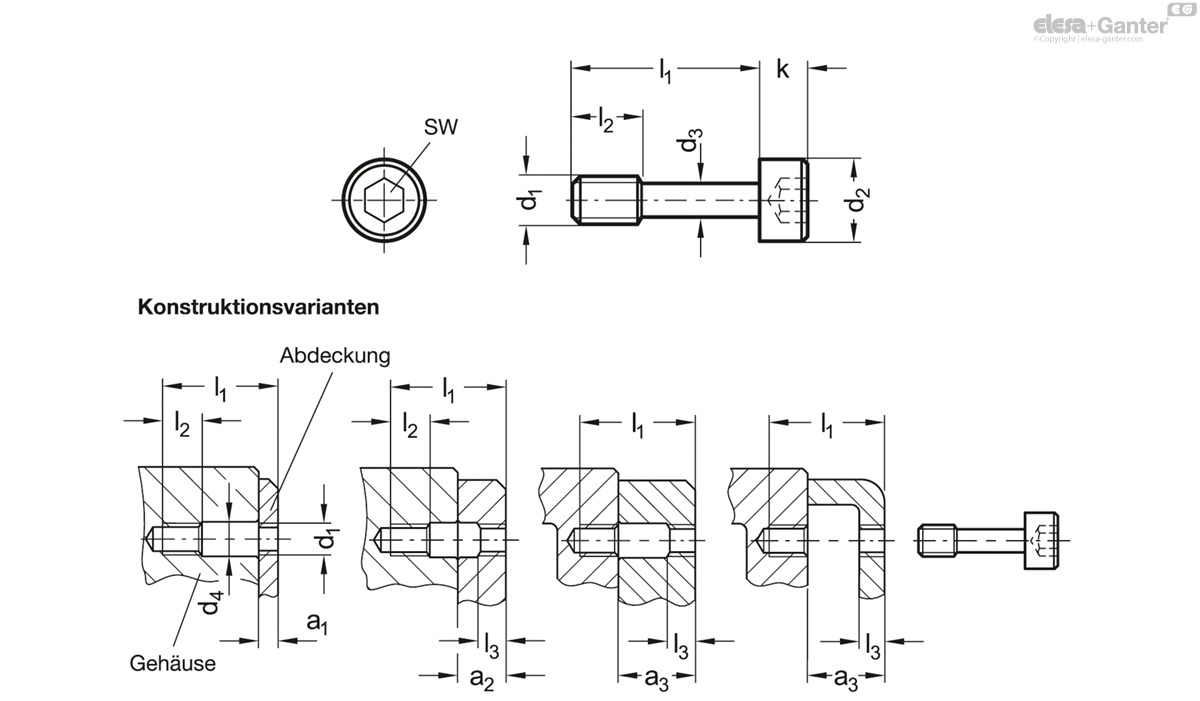

Dazu muss an Stelle einer normalen Durchgangs- / Gewindebohrung beidseitig ein Gewinde d1 vorgesehen werden. Zusätzlich muss auf einer oder beiden Seiten eine Freibohrung d4 vorgesehen werden. Je nach Ausführung und Klemmstärke a1 ... a3 der Abdeckung kann zwischen den oben gezeigten Konstruktionsvarianten gewählt werden.

Verwandte Produkte

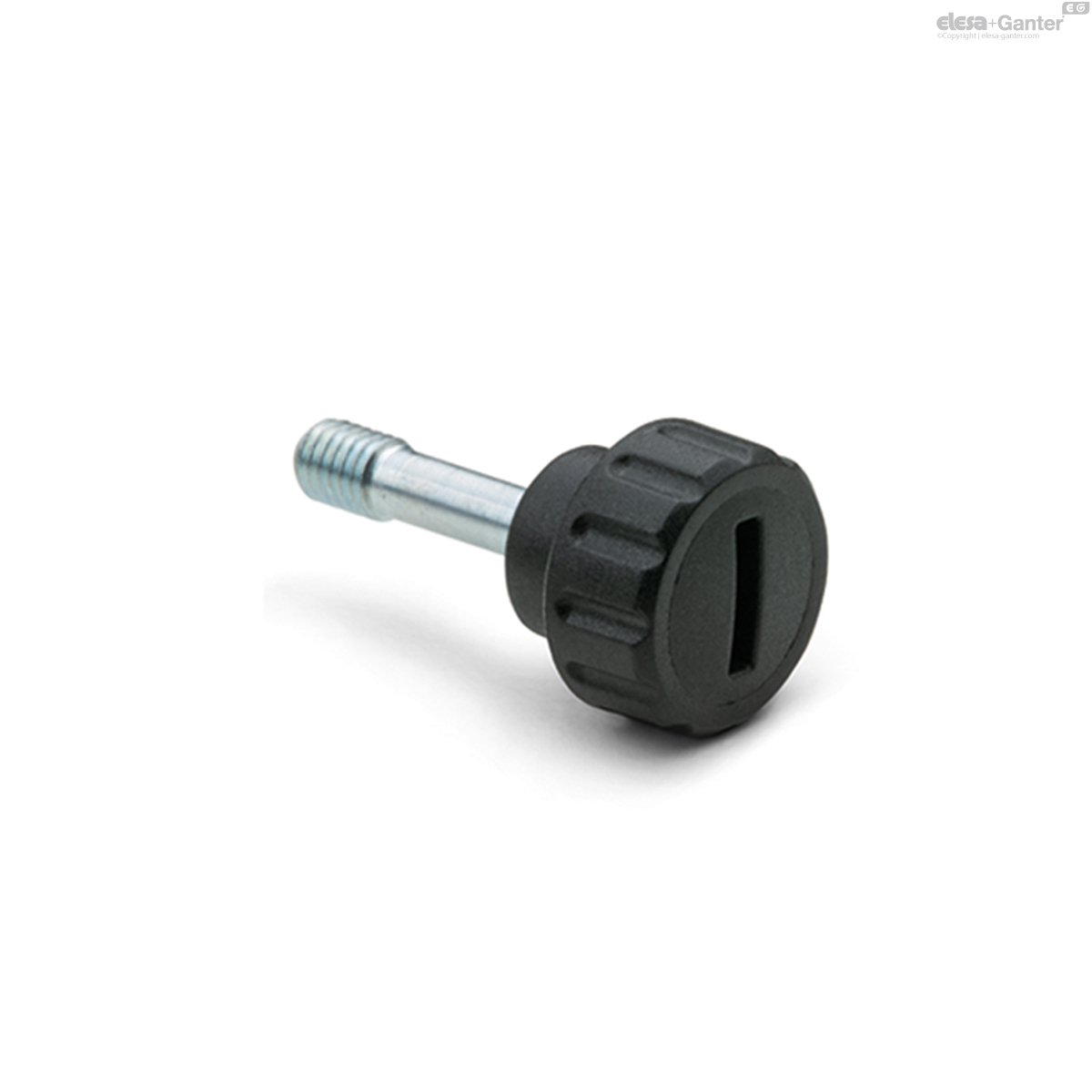

Gewindestift, Stahl verzinkt
