970-STB-40-40-40-B
GN 970 gleichschenkelig
Lt: 1-2 Wochen Alle Größen und Varianten von GN 970
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 970-STB-40-40-40-B
- h1
- 40
- b1
- 40
- l1
- 40
- b2
- 24
- d
- 8.2
- h2
- 24
- l2
- 20
- s
- 5
- 81

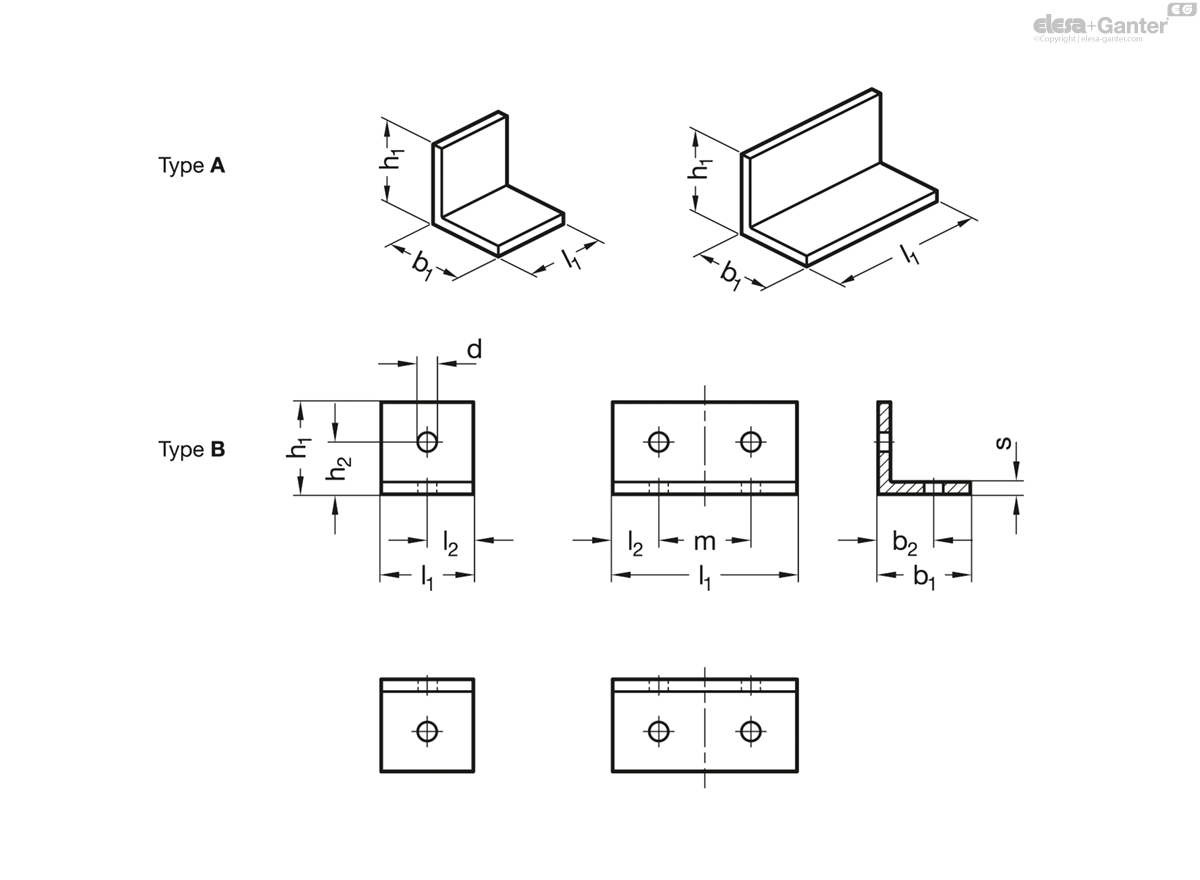

Ausführung mit gleichen Seiten
Form
- A: ohne Bohrungen
- B: mit Bohrungen
Ausführung mit ungleichen Seiten
Form
- A: ohne Bohrungen
- C: mit Bohrungen und Langlöcher
Baustahl STB
scharfkantig gezogen
brüniert
Aluminium ALM
gepresst
matt, gleitgeschliffen

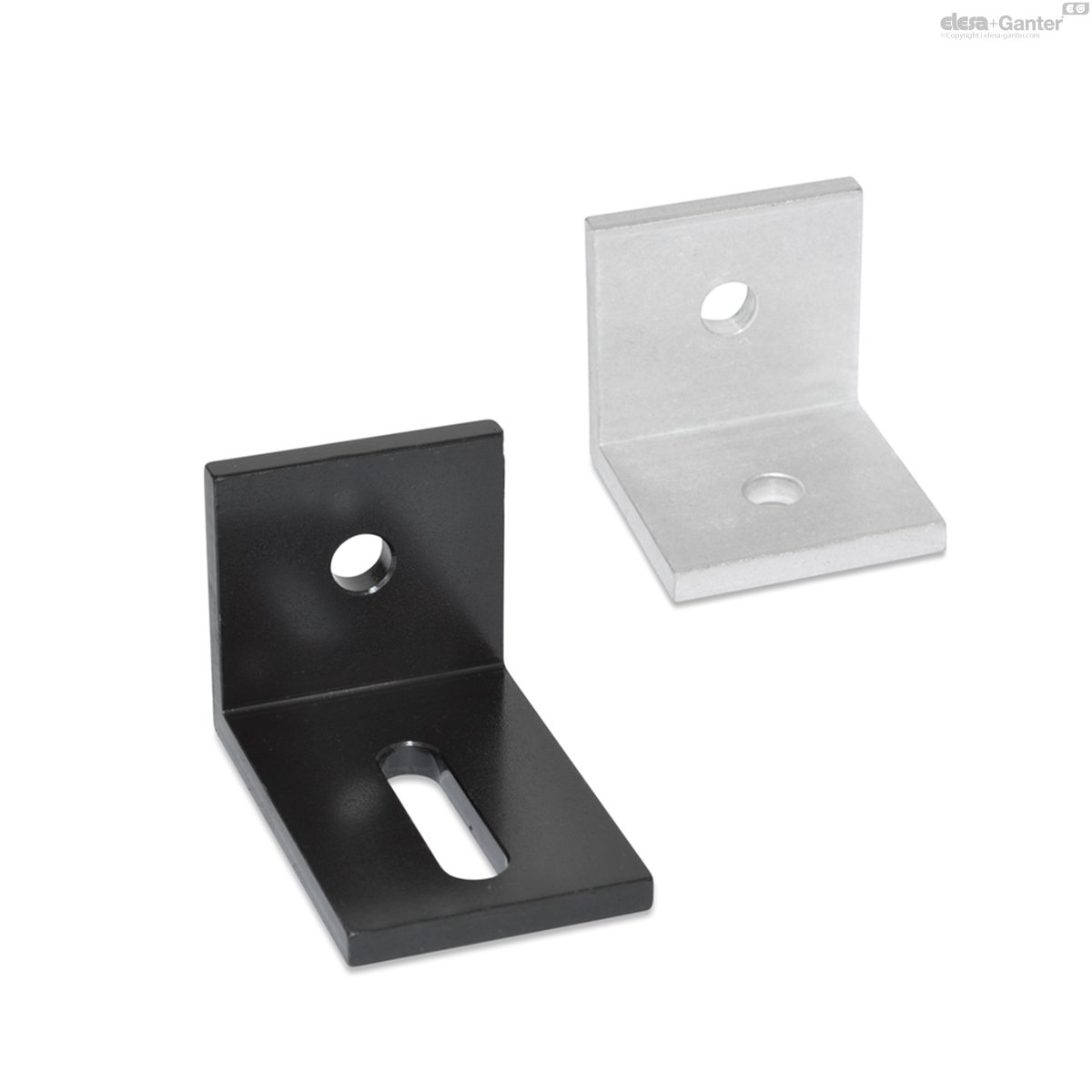

Montage-Winkel GN 970 werden universell zum rechtwinkligen Verbinden und Befestigen von z.B. Auflageplatten oder Abdeckungen verwendet.
Die Form A erlaubt das Einbringen anwendungsspezifischer Bohrbilder sowie die Befestigung durch Schweißen.
Die Montagewinkel der Form B sind in Abhängigkeit der Länge l1 mit 2 oder 4 Bohrungen versehen.
Die Montage-Winkel Form C sind in Abhängigkeit der Länge l1 mit einer oder zwei Kombinationen aus Bohrung und Langloch versehen
