Technical datasheet
GN 970Montage-Winkel
gleichschenkelig
gleich- und ungleichschenkelig
GN 970
|
Katalog
|
h1
|
b1
|
l1
|
b2
|
d
|
h2
|
l2
|
m
|
s
|
|
|---|---|---|---|---|---|---|---|---|---|---|
|
GN 970-STB-30-30-30-A
|
30
|
30
|
30
|
18
|
6.2
|
18
|
15
|
-
|
4
|
54
|
|
GN 970-ALM-30-30-30-A
|
30
|
30
|
30
|
18
|
6.2
|
18
|
15
|
-
|
4
|
18
|
|
GN 970-STB-30-30-60-A
|
30
|
30
|
60
|
18
|
6.2
|
18
|
15
|
30
|
4
|
108
|
|
GN 970-ALM-30-30-60-A
|
30
|
30
|
60
|
18
|
6.2
|
18
|
15
|
30
|
4
|
36
|
|
GN 970-STB-40-40-40-A
|
40
|
40
|
40
|
24
|
8.2
|
24
|
20
|
-
|
5
|
120
|
|
GN 970-ALM-40-40-40-A
|
40
|
40
|
40
|
24
|
8.2
|
24
|
20
|
-
|
5
|
40
|
|
GN 970-STB-40-40-80-A
|
40
|
40
|
80
|
24
|
8.2
|
24
|
20
|
40
|
5
|
233
|
|
GN 970-ALM-40-40-80-A
|
40
|
40
|
80
|
24
|
8.2
|
24
|
20
|
40
|
5
|
80
|
|
GN 970-ALM-50-50-50-A
|
50
|
50
|
50
|
30
|
10.2
|
30
|
25
|
-
|
6
|
75
|
|
GN 970-ALM-50-50-100-A
|
50
|
50
|
100
|
30
|
10.2
|
30
|
25
|
50
|
6
|
150
|
|
GN 970-STB-30-30-30-B
|
30
|
30
|
30
|
18
|
6.2
|
18
|
15
|
-
|
4
|
51
|
|
GN 970-ALM-30-30-30-B
|
30
|
30
|
30
|
18
|
6.2
|
18
|
15
|
-
|
4
|
17
|
|
GN 970-STB-30-30-60-B
|
30
|
30
|
60
|
18
|
6.2
|
18
|
15
|
30
|
4
|
103
|
|
GN 970-ALM-30-30-60-B
|
30
|
30
|
60
|
18
|
6.2
|
18
|
15
|
30
|
4
|
34
|
|
GN 970-STB-40-40-40-B
|
40
|
40
|
40
|
24
|
8.2
|
24
|
20
|
-
|
5
|
81
|
|
GN 970-ALM-40-40-40-B
|
40
|
40
|
40
|
24
|
8.2
|
24
|
20
|
-
|
5
|
39
|
|
GN 970-STB-40-40-80-B
|
40
|
40
|
80
|
24
|
8.2
|
24
|
20
|
40
|
5
|
228
|
|
GN 970-ALM-40-40-80-B
|
40
|
40
|
80
|
24
|
8.2
|
24
|
20
|
40
|
5
|
77
|
|
GN 970-ALM-50-50-50-B
|
50
|
50
|
50
|
30
|
10.2
|
30
|
25
|
-
|
6
|
72
|
|
GN 970-ALM-50-50-100-B
|
50
|
50
|
100
|
30
|
10.2
|
30
|
25
|
50
|
6
|
144
|

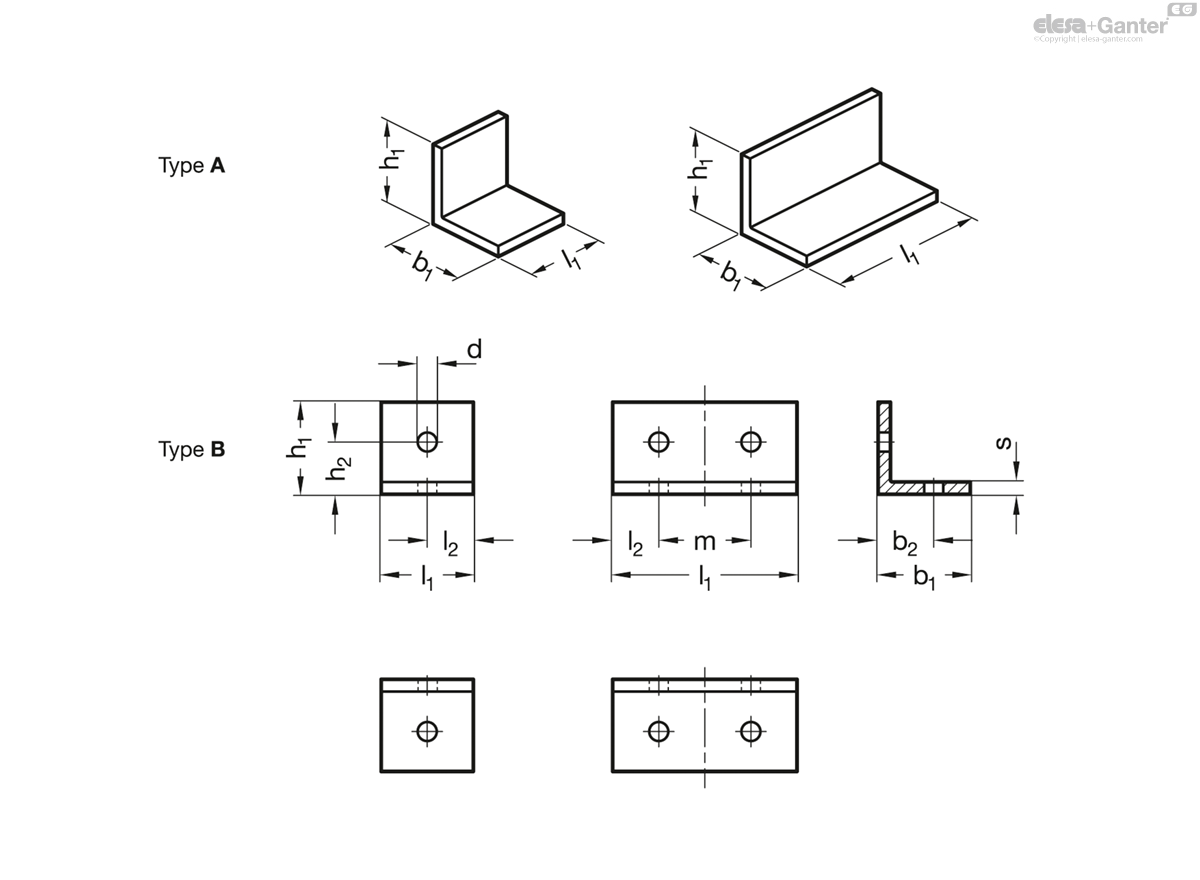

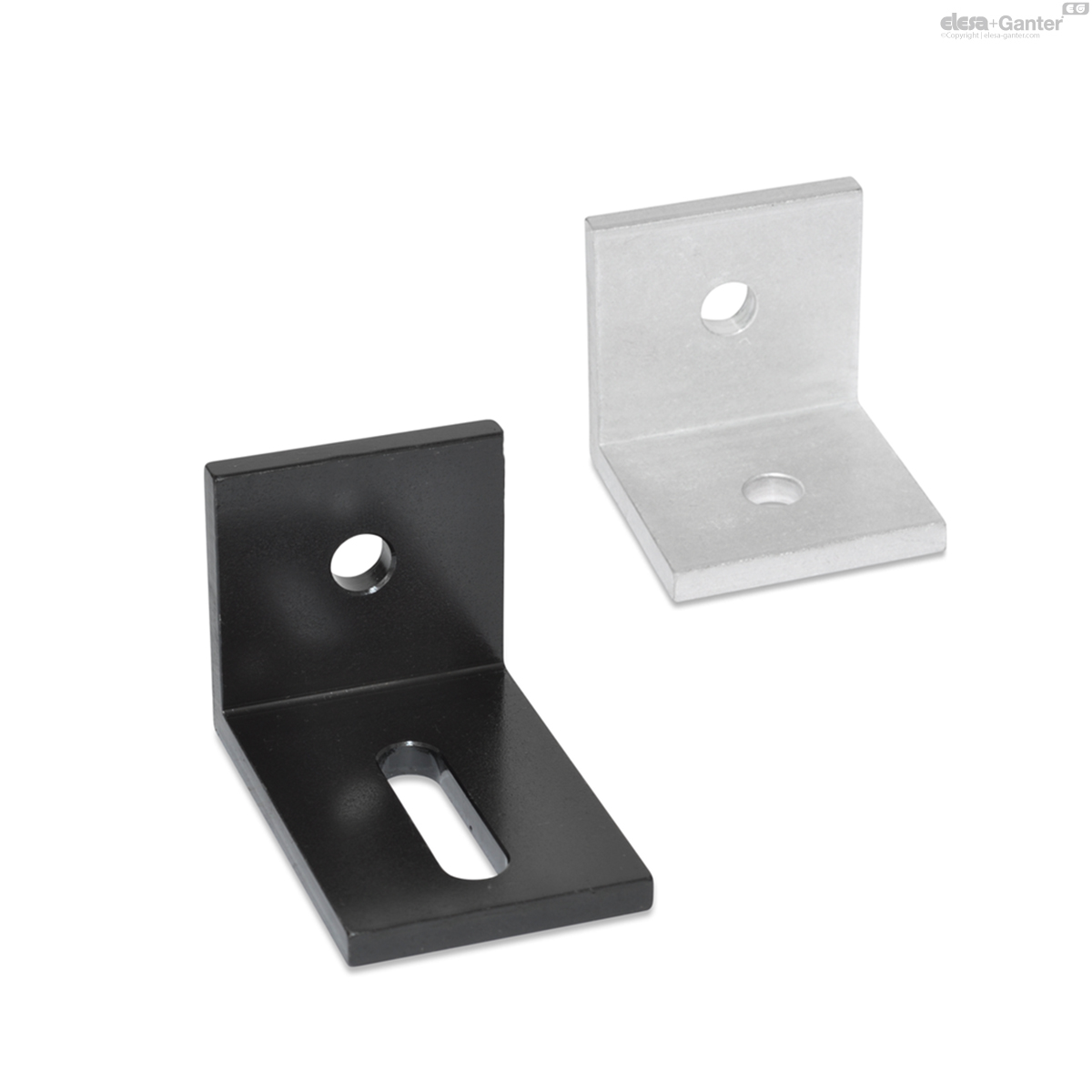

Ausführung mit gleichen Seiten
Form
- A: ohne Bohrungen
- B: mit Bohrungen

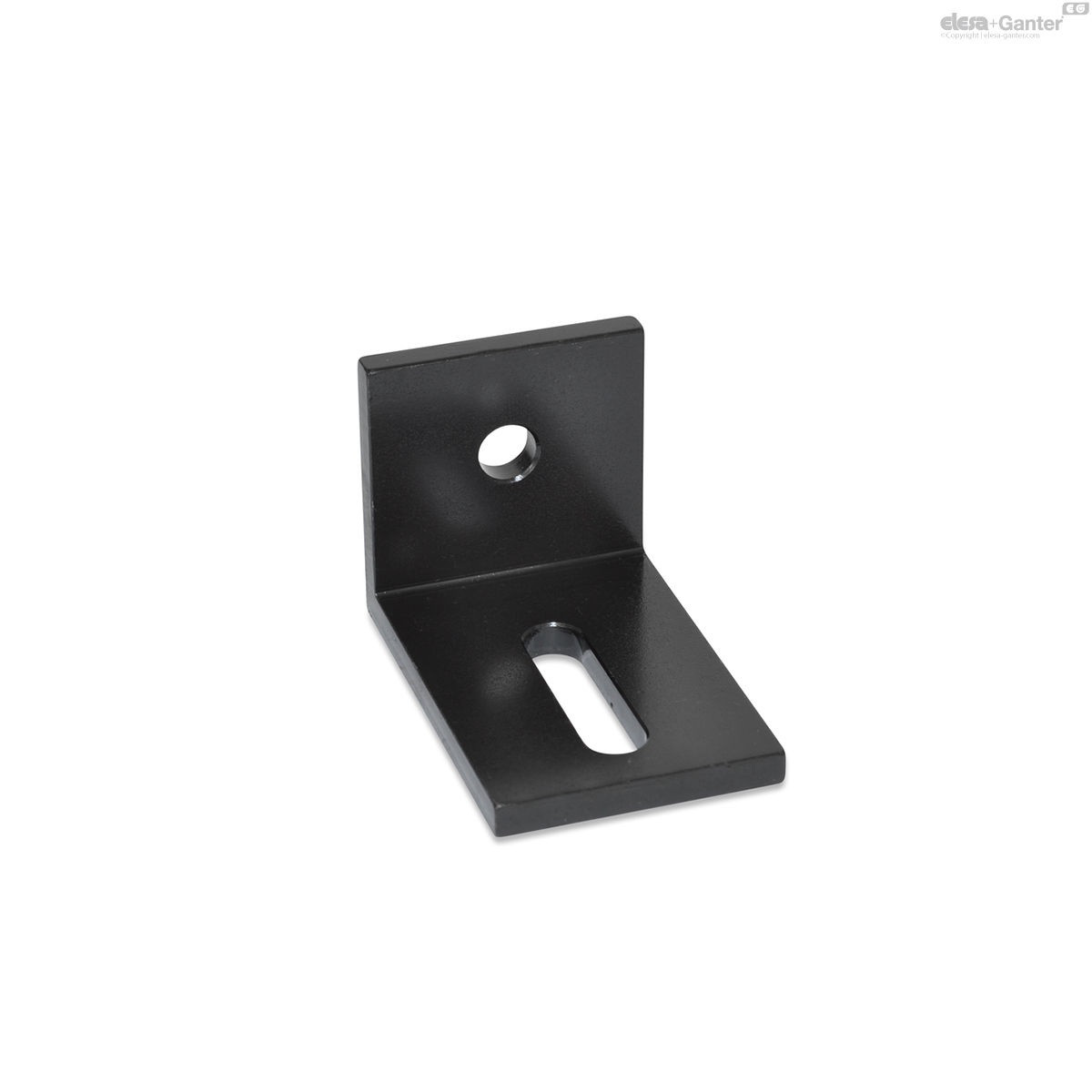

Ausführung mit ungleichen Seiten
Form
- A: ohne Bohrungen
- C: mit Bohrungen und Langlöcher
Baustahl STB
scharfkantig gezogen
brüniert
Aluminium ALM
gepresst
matt, gleitgeschliffen

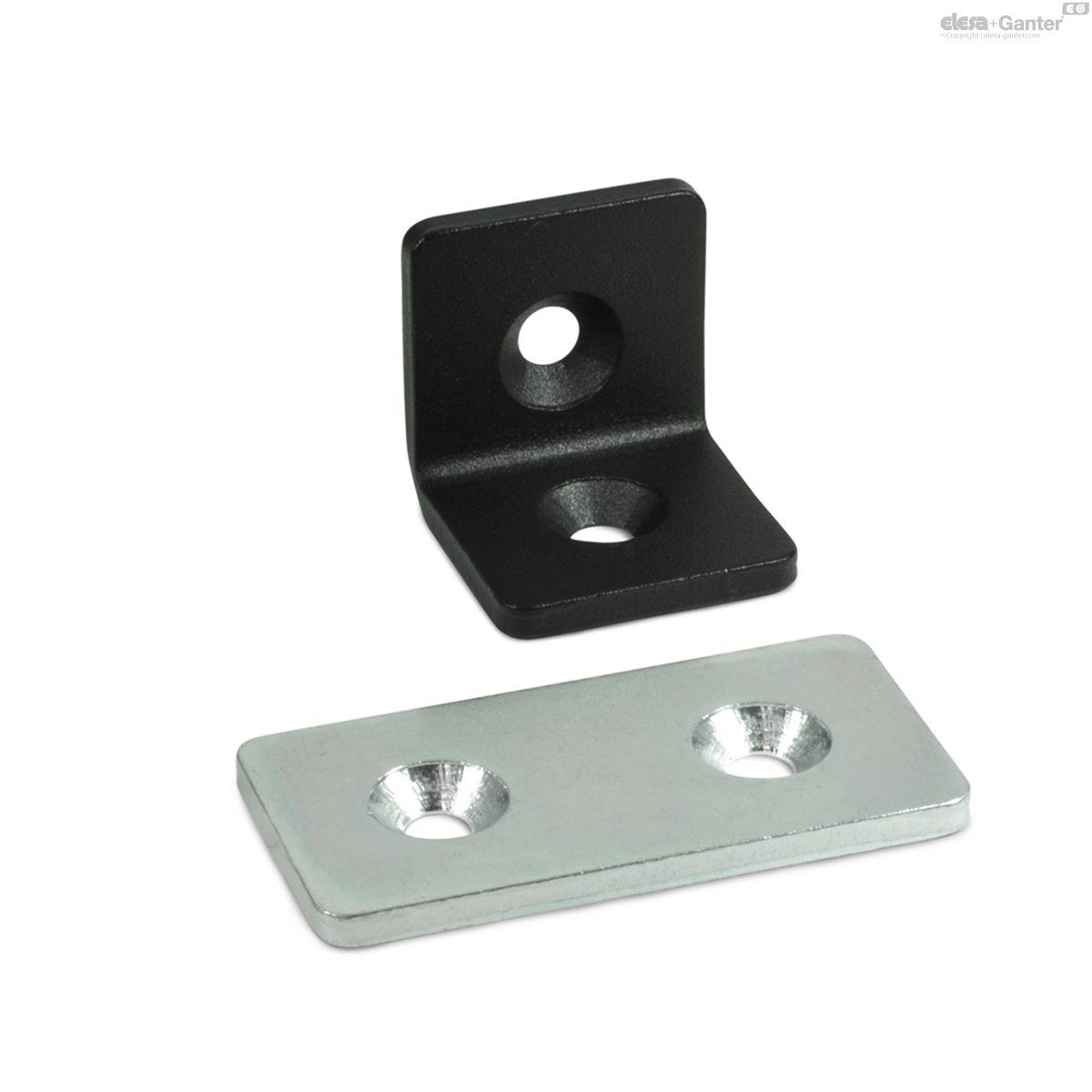

Montage-Winkel GN 970 werden universell zum rechtwinkligen Verbinden und Befestigen von z.B. Auflageplatten oder Abdeckungen verwendet.
Die Form A erlaubt das Einbringen anwendungsspezifischer Bohrbilder sowie die Befestigung durch Schweißen.
Die Montagewinkel der Form B sind in Abhängigkeit der Länge l1 mit 2 oder 4 Bohrungen versehen.
Die Montage-Winkel Form C sind in Abhängigkeit der Länge l1 mit einer oder zwei Kombinationen aus Bohrung und Langloch versehen
