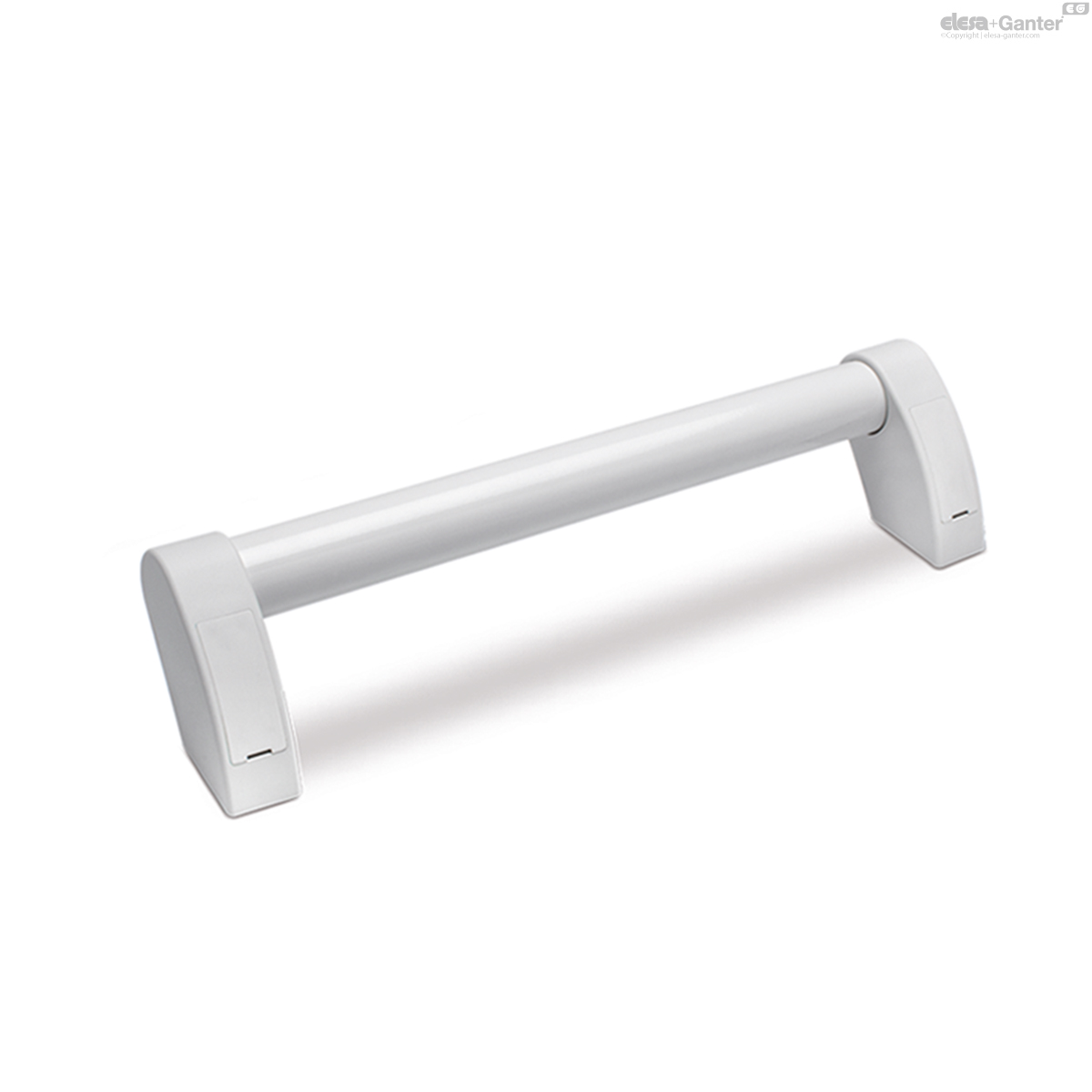

M.1053/30-300-CLEAN
M.1053-CLEAN Rohrgriffe
Lt: 1-2 Wochen Alle Größen und Varianten von M.1053-CLEAN
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt

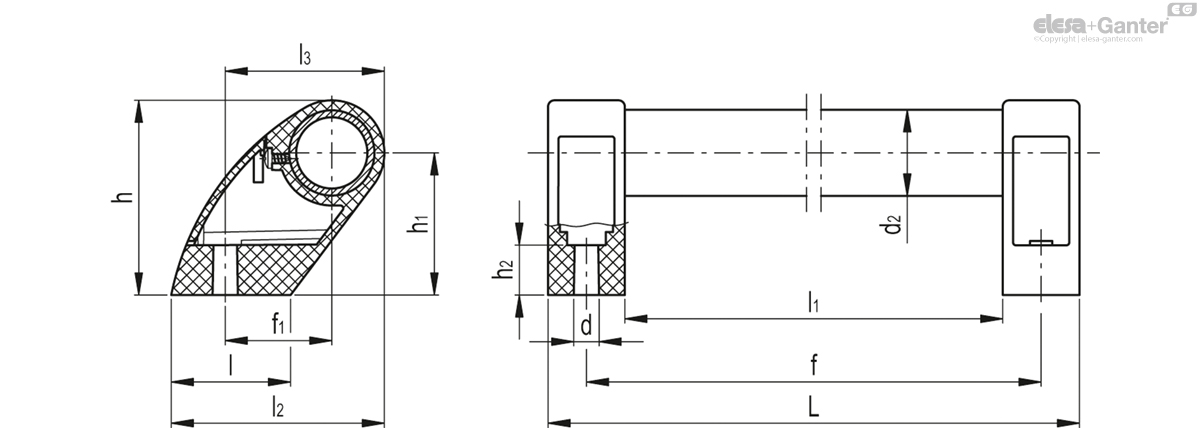

Technische Daten
- Katalog
- 151461
- d2
- 30
- f±1
- 300
- f1
- 37.5
- L
- 327
- d
- 8.5
- h
- 68.5
- h1
- 50
- h2
- 17.5
- l
- 42
- l1
- 273
- l2
- 75
- l3
- 56
- F1*
[N] - 1850
- F1#
[N] - 3400
- F2*
[N] - 2500
- F2#
[N] - 4000
- 231
Grifffüße
Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), matt.
Um das rotieren des Rohrs zu verhindern, die selbstschneidende Schraube ø3,9x6,5 bis zum Anschlag einschrauben; diese befindet sich im Grifffuß.
Verschlusskappen

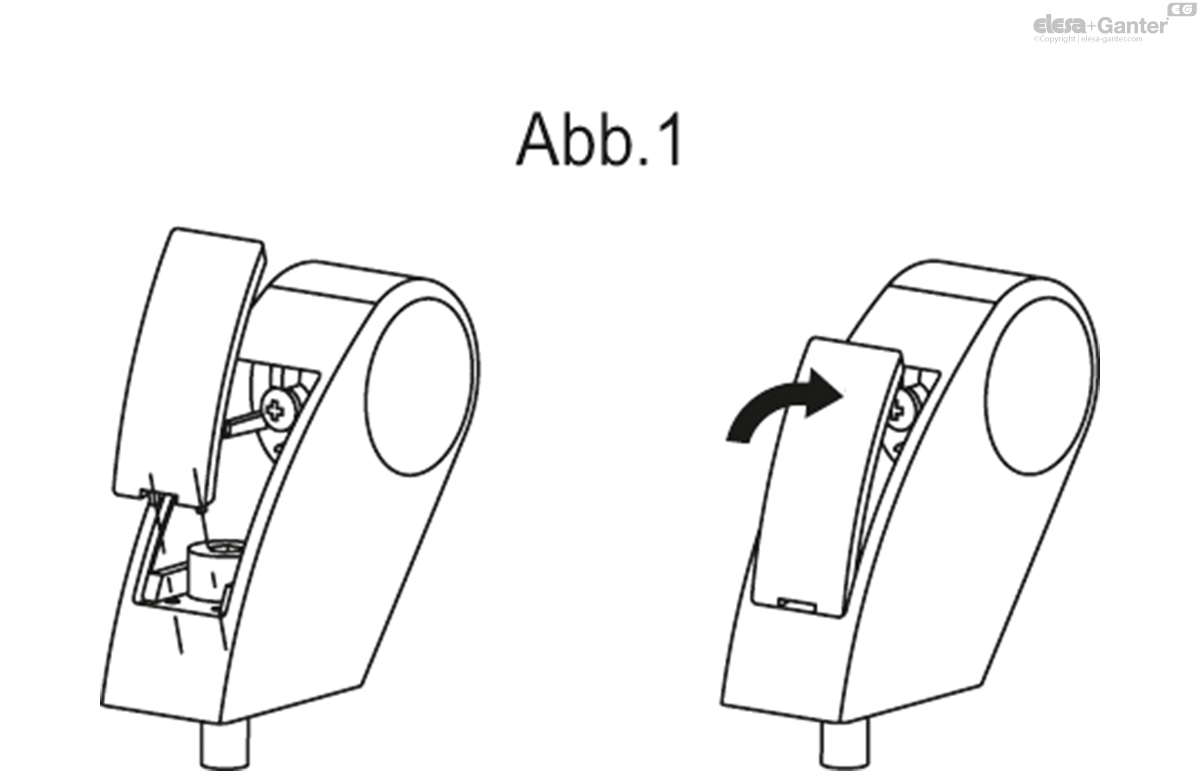

- ECS.T: Kunststoff Thermoplast (Polyamid PA), weiß RAL 9002, matt, Montage durch Einpressen (Abb.1). Wird mitgeliefert, abnehmbar mit einem Schraubenzieher.
Zubehör: Separat erhältlich (siehe Tabelle).
Montagehinweis
Durchlöcher für vorder- oder rückseitige Montage mittels Zylinderschrauben mit Innensechskant, Sechskantschrauben oder Standard-Kontermuttern
Standardausführung
- Aluminiumrohr, Beschichtung weiß - ähnlich zu RAL 9002, Grifffüße und Endkappen weiß - ähnlich zu RAL 9002 (CLEAN).
Technische Daten

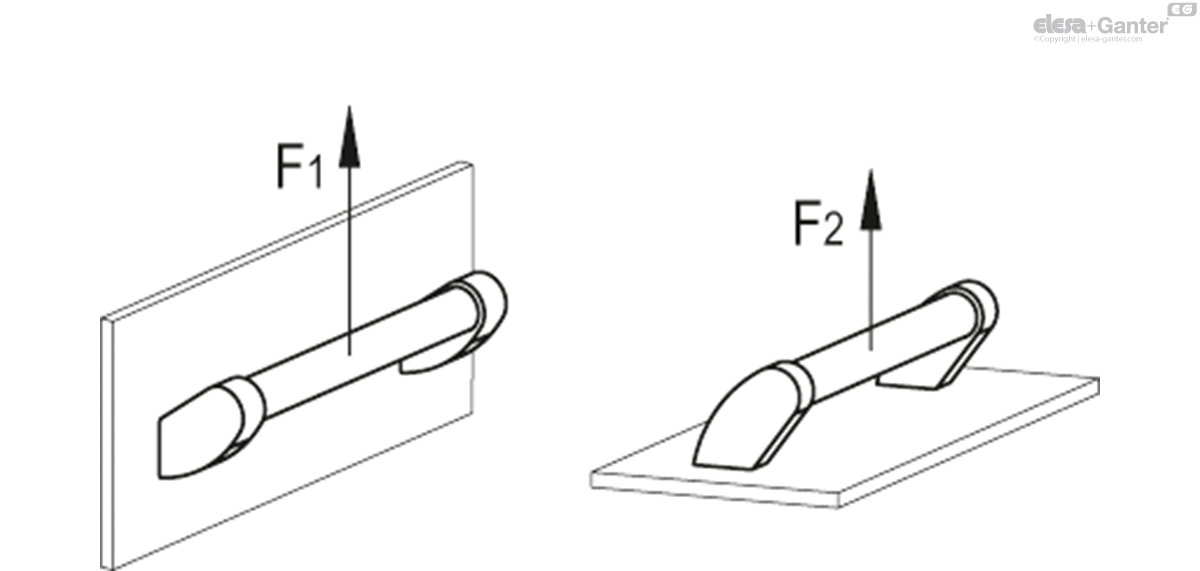

Zugbelastung: Die in der Tabelle angegebenen F Werte sind das Ergebnis von Bruchprüfungen mit den entsprechenden dynamometrischen Instrumenten unter den in der Abbildung dargestellten Bedingungen bei Umgebungstemperatur.
Sonderausführungen auf Anfrage
- Verschiedene Längen
Zubehör auf Anfrage
- ESC.T: Verschlusskappen aus Polyamid (PA)-Thermoplast, in weiß ähnlich RAL 9002 (CLEAN), matt, Montage durch Einpressen (siehe Tabelle). Bei entsprechender Stückzahl auch in anderen Farben.
