7405-NI-G1/2-B-100
GN 7405 Edelstahl-Leitungssiebe
Lt: 1-2 Wochen Alle Größen und Varianten von GN 7405
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 7405-NI-G1/2-B-100
- d
- G1/2
- Maschenweite
- 100
- e
- 45
- l1
- 40
- l2
- 13
- l3
- 23
- l4
- 14
- l5
- 49
- s1
- 41
- s2
- 26
- Differentialdruck ∆ 1 bar
Durchflussmenge in l/min.
Wasser
100 µm - 48
- Differentialdruck ∆ 1 bar
Durchflussmenge in l/min.
Wasser
500 µm - 61
- Hydrauliköl (HPL 46)
100 µm - 15.5
- Hydrauliköl (HPL 46)
500 µm - 38.5
- 188

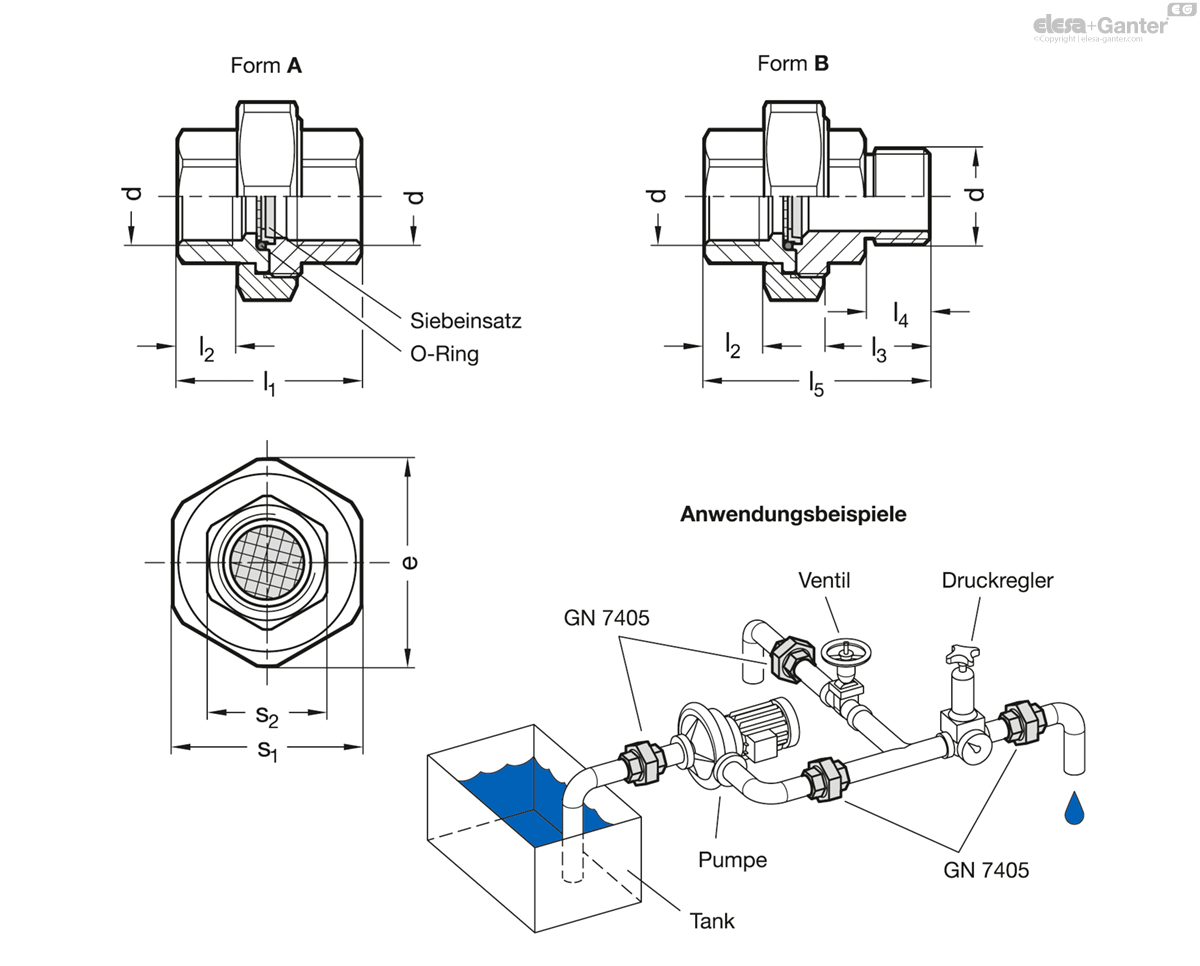

Form
- A: Gehäuse mit Innengewinde, beidseitig
- B: Gehäuse mit Innen-/ Außengewinde
Gehäuse
Edelstahl nichtrostend, 1.4301 NI
Sieb
Edelstahl-Gewebe
1.4301
Siebeinfassung
Kunststoff (Polyamid PA)
- glasfaserverstärkt
- temperaturbeständig bis 100 °C
O-Ring
Gummi NBR (Perbunan)
Edelstahl-Leitungssiebe GN 7405 eignen sich zum direkten Einbau in Rohrleitungssysteme als vor- oder nachgeschaltete Schutzeinrichtung.In flüssigen oder gasförmigen Medien mitgeführte Partikel können entsprechend der Maschenweite am Weiterkommen gehindert werden. Aggregate oder Gehäuseinnenräume werden so vor Fremdkörpern geschützt, die auf Grund ihrer Größe die Funktion oder Lebensdauer beeinträchtigen können.
Das Gehäuse ist über eine Überwurfmutter trennbar verschraubt, so dass die Montage / Demontage erleichtert wird und bei Bedarf der Siebeinsatz auch ausgetauscht werden kann.
Edelstahl-Siebeinsätze für den Ersatz- oder Wartungsfall sind erhältlich unter der Norm GN 7403.1 Standard.
