721-8-M16X1,5-LA

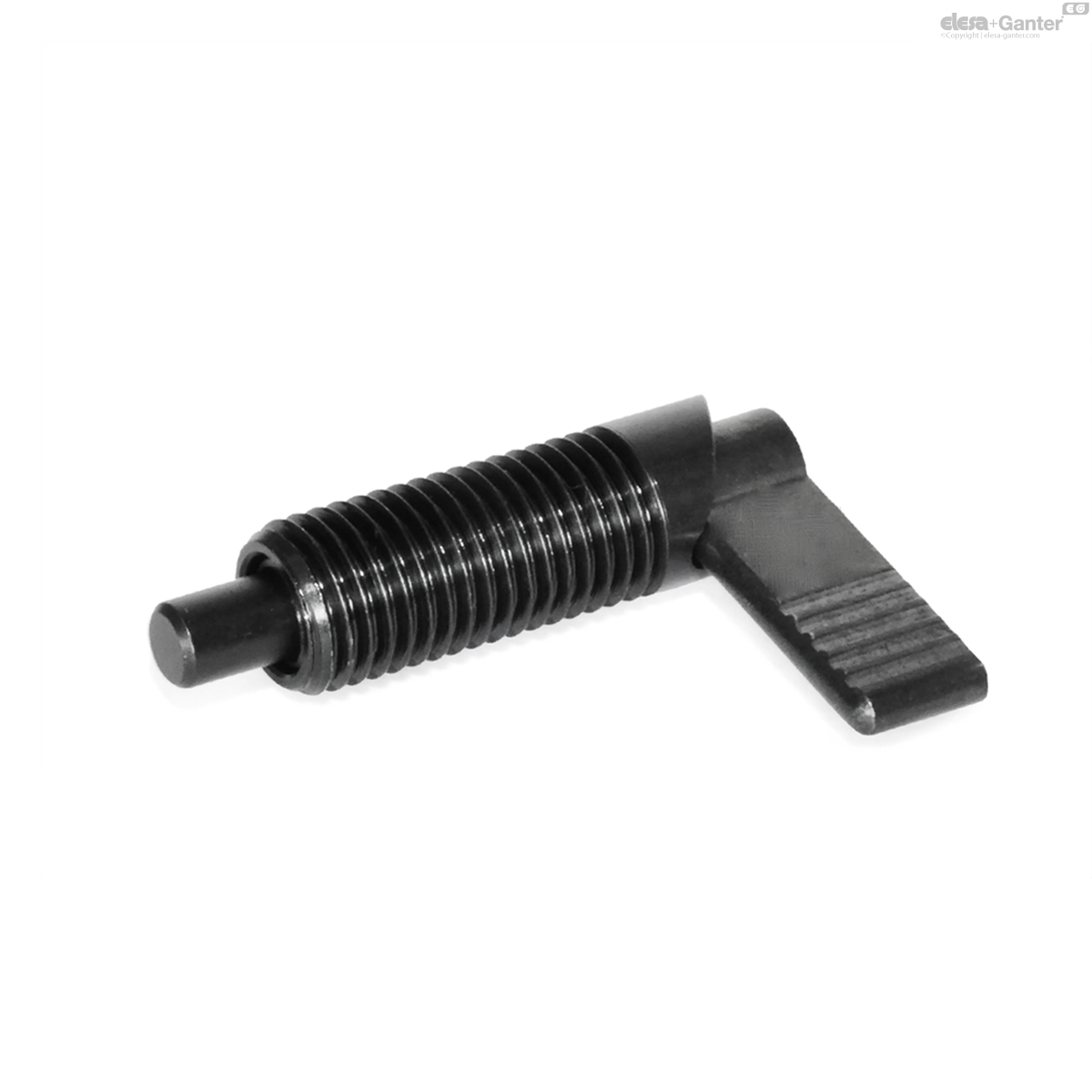

GN 721-LA Riegel linkssteigend
Stahl, ohne Rastfunktion, mit 180°-Anschlag
Lt: 1-2 Wochen Alle Größen und Varianten von GN 721
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 721-8-M16x1,5-LA
- d1 Pin -0.02/-0.05 Bore H7
- 8
- d2
- M 16 x 1.5
- d3
- 16
- l1
- 56
- l2
- 10
- l3 +1.5
- 30
- l4
- 32
- l5
- 42
- Spring load
in N ≈
initial - 11
- Spring load
in N ≈
end - 29
- 65
Form
Form
- RA: Riegel rechtssteigend
- RB: Riegel rechtssteigend, mit Kunststoffkappe
- RAK: Riegel rechtssteigend, mit Kontermutter
- RBK: Riegel rechtssteigend, mit Kunststoffkappe, mit Kontermutter
- LA: Riegel linkssteigend
- LB: Riegel linkssteigend, mit Kunststoffkappe
- LAK: Riegel linkssteigend, mit Kontermutter
- LBK: Riegel linkssteigend, mit Kunststoffkappe, mit Kontermutter
Führung / Riegel
Führung / Riegel
Stahl
brüniert
Raststift
Raststift
Stahl
nitriert
Kappe bei Form RB / RBK / LB / LBK
Kappe bei Form RB / RBK / LB / LBK
Kunststoff, Polyamid (PA)
Schwarz, matt
Druckfeder
Druckfeder
Edelstahl 1.4310
Bei Rastriegeln GN 721 wird der Raststift durch eine 180°-Drehung des Riegels(auf Anschlag) eingezogen.
Bei symmetrischer Anordnung von Rastriegeln erlauben die links- bzw. rechtssteigenden Kurven, eine sinnfällige, nämlich gleiche Bestätigungsrichtung des Riegels.
