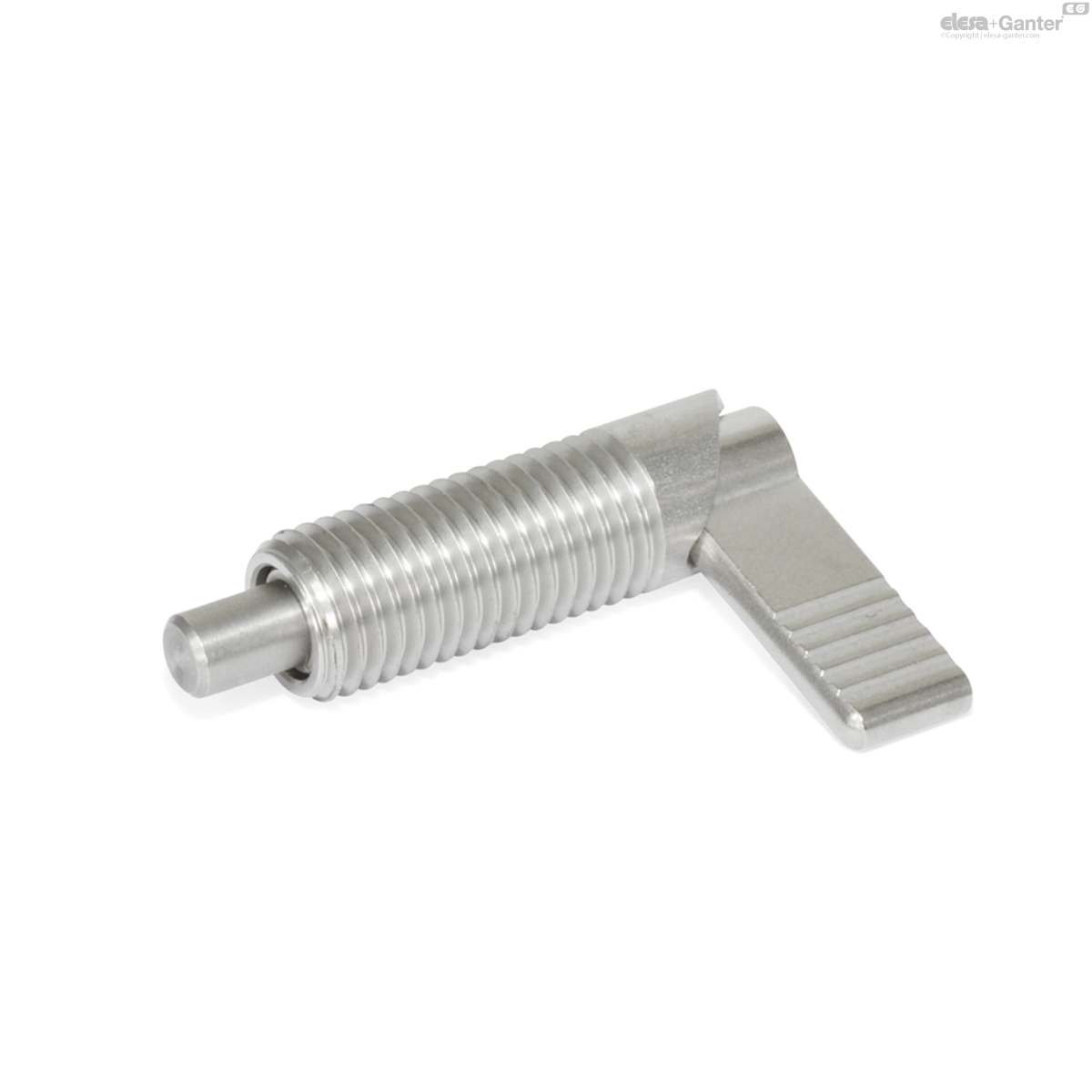

721.6-10-M20X1,5-LA GN 721.6-LA Riegel linkssteigend

721.6-10-M20X1,5-LA

GN 721.6-LA Riegel linkssteigend

Edelstahl, mit Rastfunktion, mit 180°-Anschlag
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 721.6

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 721.6-10-M20x1,5-LA
d1 Pin -0.05/-0.08
Bore
H7
10
d2
M 20 x 1.5
d3
20
l1
69
l2
12
l3 +1.5
37
l4
37
l5
52
Spring load
in N ≈
initial
21
Spring load
in N ≈
end
57
129

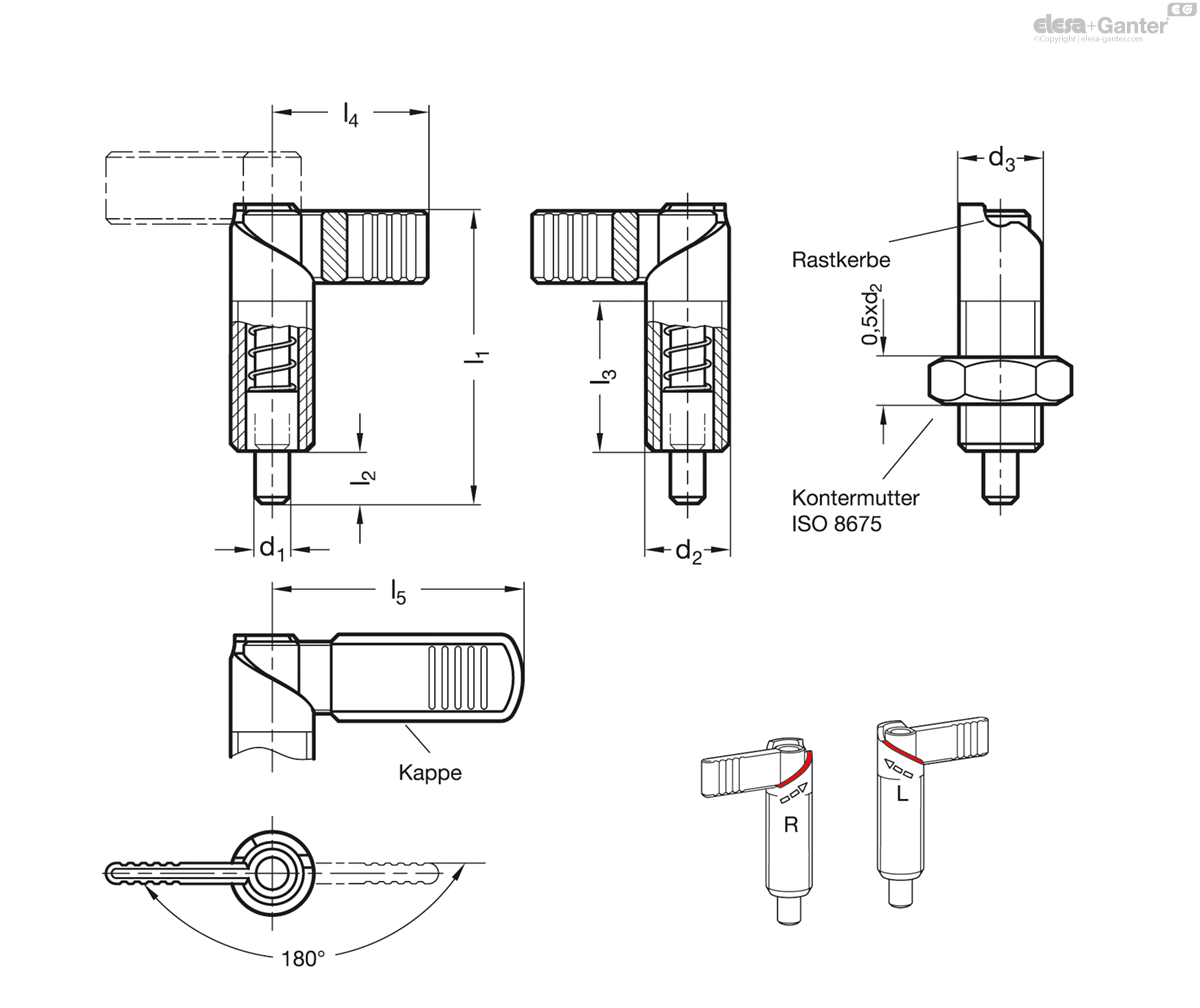

721.6-10-M20X1,5-LA drawing

Form

  • RA: Riegel rechtssteigend
  • RB: Riegel rechtssteigend, mit Kunststoffkappe
  • RAK: Riegel rechtssteigend, mit Kontermutter
  • RBK: Riegel rechtssteigend, mit Kunststoffkappe, mit Kontermutter
  • LA: Riegel linkssteigend
  • LB: Riegel linkssteigend, mit Kunststoffkappe
  • LAK: Riegel linkssteigend, mit Kontermutter
  • LBK: Riegel linkssteigend, mit Kunststoffkappe, mit Kontermutter

Führung / Raststift / Riegel

Edelstahl 1.4305

Kappe bei Form RB / RBK / LB / LBK

Kunststoff, Polyamid (PA)

Schwarz, matt

Druckfeder

Edelstahl 1.4310

Kontermutter ISO 8675

Edelstahl A2

Die Rastkerbe bei Rastriegeln GN 721.6 bewirkt, dass der Raststift in der eingezogenen Position gehalten wird.

Bei symmetrischer Anordnung mehrerer Rastriegel erlauben die links- bzw. rechtssteigenden Kurven, eine sinnfällige Betätigung, z.B. indem immer nach außen gedreht werden muss um zu entriegeln.

GN 909.5 Niedrige Sechskantmuttern
