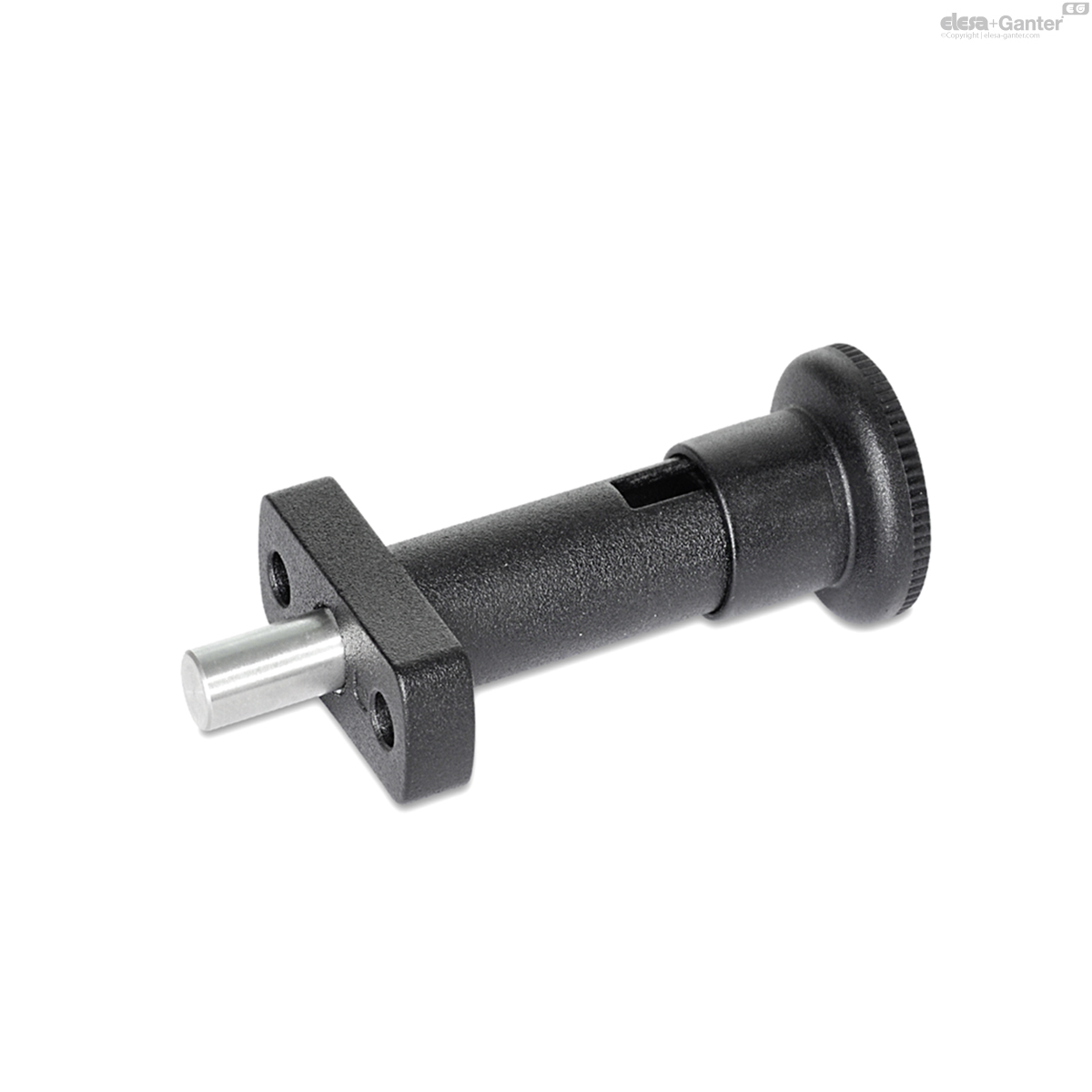

GN 817.9 Rastbolzen
Lt: 1-2 Wochen Alle Größen und Varianten von GN 817.9
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 817.9-8-8-C
- d1 Pin -0.02/-0.05
Bore
+0.10/+0.03 - 8
- l1
- 8
- l2
- 10
- b
- 16
- d2
- 5.3
- d3
- 28
- d4
- 6
- d4 -0.05
- 6
- d5
- M 4
- d6
- 38
- k
- 26
- l3
- 25
- l4
- 58
- l5
- 26
- l6
- 8
- l7
- 39.
- l8
- 20.6
- l8 ±0.1
- 20.6
- t
- 8
- Spring load in N ≈
initial - 8.5
- Spring load in N ≈
end - 26
- 81
Form
- B: ohne Rastsperre
- C: mit Rastsperre
Führung
Zink-Druckguss
kunststoffbeschichtet
schwarz, strukturmatt
Stift
Edelstahl 1.4305
Senkschraube DIN 7991
Edelstahl 1.4301
Griff
Kunststoff (Polyamid PA)
schwarz, matt
Rastbolzen GN 817.9 sind so konzipiert, dass Sonderausführungen der Raststifte auch bei kleinen Stückzahlen wirtschaftlich realisiert werden können.

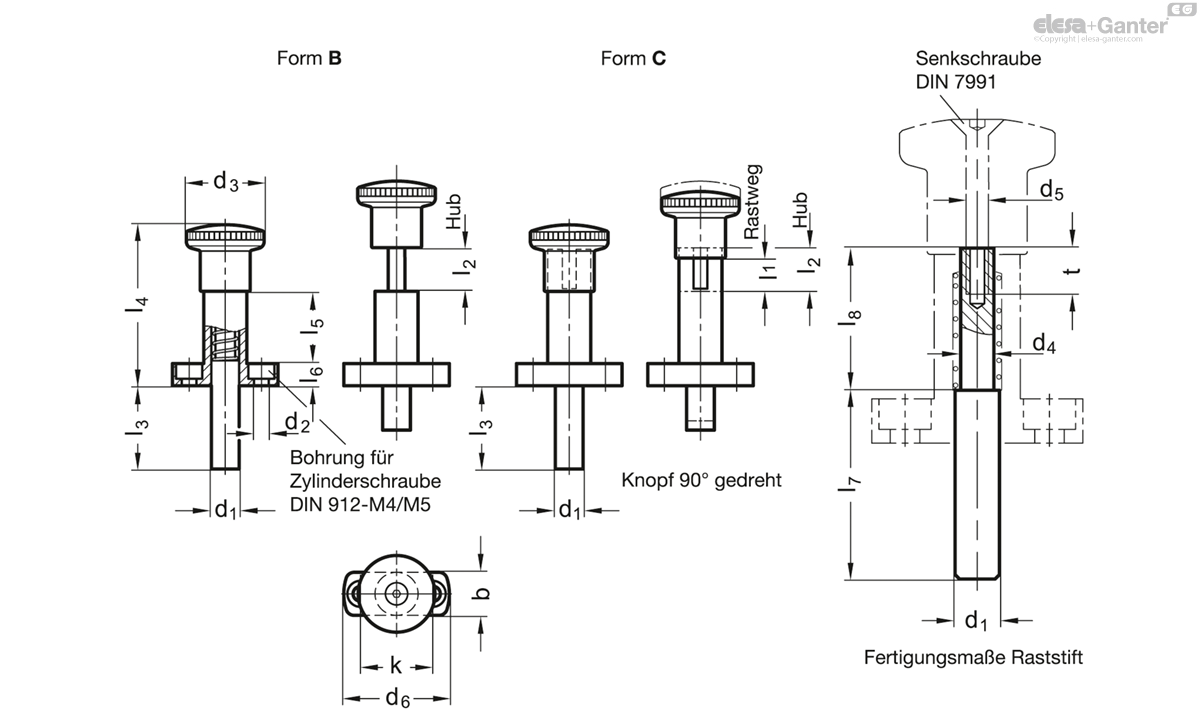

Die Raststifte können nach Bedarf bearbeitet oder gemäß obenstehender Zeichnung selbst hergestellt werden. Die Montage erfolgt mittels Senkschraube und kann daher beliebig oft erfolgen. Alle Teile werden im unmontierten Set geliefert.
Die Form C wird dann eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Einziehen des Stiftes um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.
