181-ZD-8-M4-SW
GN 181 Befestigungssätze
Zink-Druckguss, für Bügelgriffe
Lt: 1-2 Wochen Alle Größen und Varianten von GN 181
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen

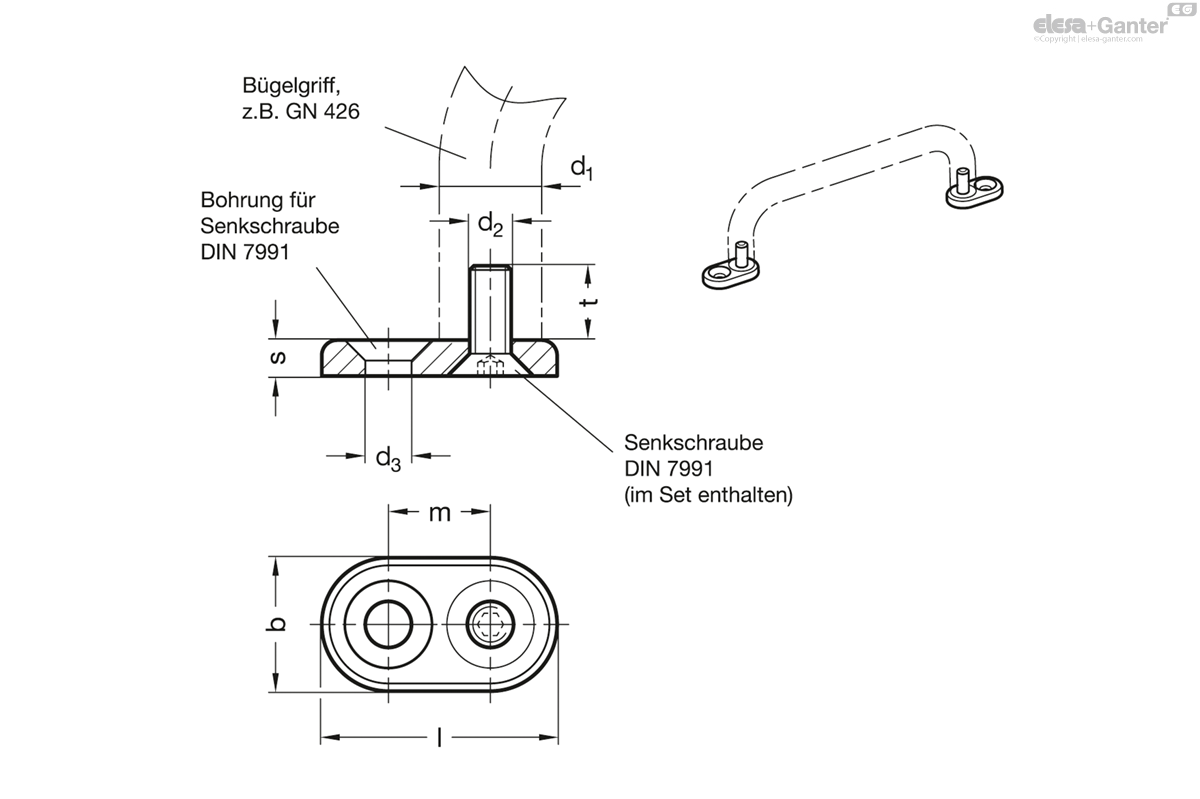

Technisches Datenblatt
Technische Daten
- Katalog
- GN 181-ZD-8-M4-SW
- d1
- 8
- d2
- M 4
- b
- 10
- d3 +0.2 / +0.5
- 4
- Länge l
- 20
- m
- 10
- s
- 3
- t
- 7
- Countersunk screw
DIN 7991 - M 4 x 10
- For cabinet U-handles
- GN 425-8-...
- 4
Befestigungsplatten
Befestigungsplatten
Zink-Druckguss ZD
kunststoffbeschichtet
- schwarz, RAL 9005, strukturmatt SW
- silber, RAL 9006, strukturmatt SR
Senkschrauben DIN 7991
Senkschrauben DIN 7991
Stahl
verzinkt, blau passiviert
Befestigungssets GN 181 ermöglichen bei verschiedenen Bügelgriffen mit Innengewinde die Befestigung von der Bedienungsseite.
Die Montagestellung der Befestigungsplatten ist frei wählbar. Ein seitlicher Versatz oder die Montage auf abweichenden Bohrbildern / Bohrungsabständen wird so realisierbar.
Ein Befestigungssatz besteht aus zwei Befestigungsplatten und zwei Senkschrauben.
