1524-M16-100-NI GN 1524-NI Edelstahl

1524-M16-100-NI

GN 1524-NI Edelstahl

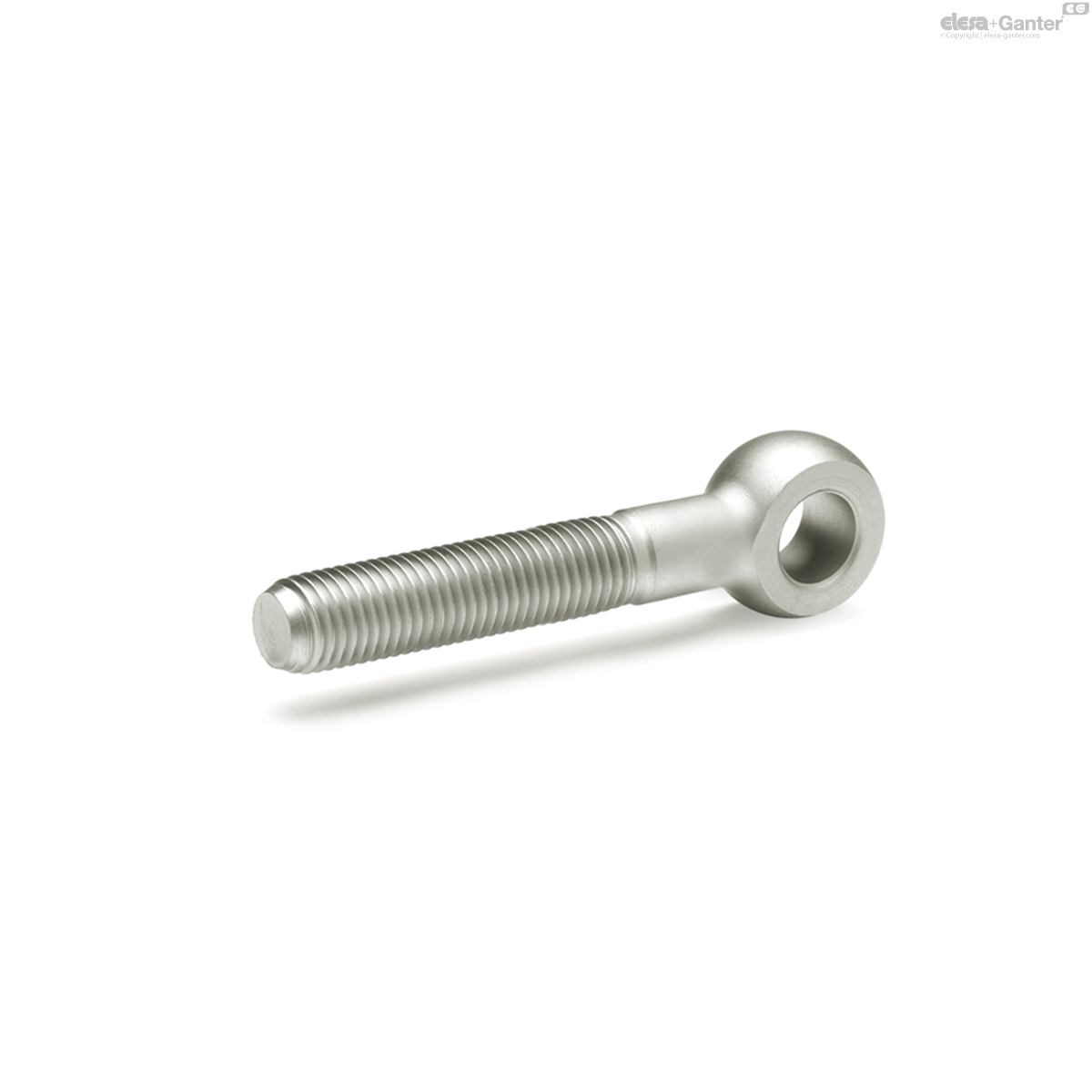

Stahl / Edelstahl, mit langem Gewinde
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 1524

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 1524-M16-100-NI
d1
M 16
l1
100
l2
77
d2 E8
16
d3 -0.4
32
s -0.2
18
d4
16
180
1524-M16-100-NI drawing

Ausführung in Stahl

  • Festigkeitsklasse 5.8
  • gedreht
  • brüniert

Ausführung in Edelstahl nichtrostend NI

  • 1.4305
  • gedreht
  • matt gestrahlt

Augenschrauben GN 1524 haben ein längeres Gewinde, als Augenschrauben DIN 444 .

Als Lagerbolzen können Bundschrauben GN 732 GN 732  für die Größen M8, M10 und M12 verwendet werden
