484-M6-16-MT

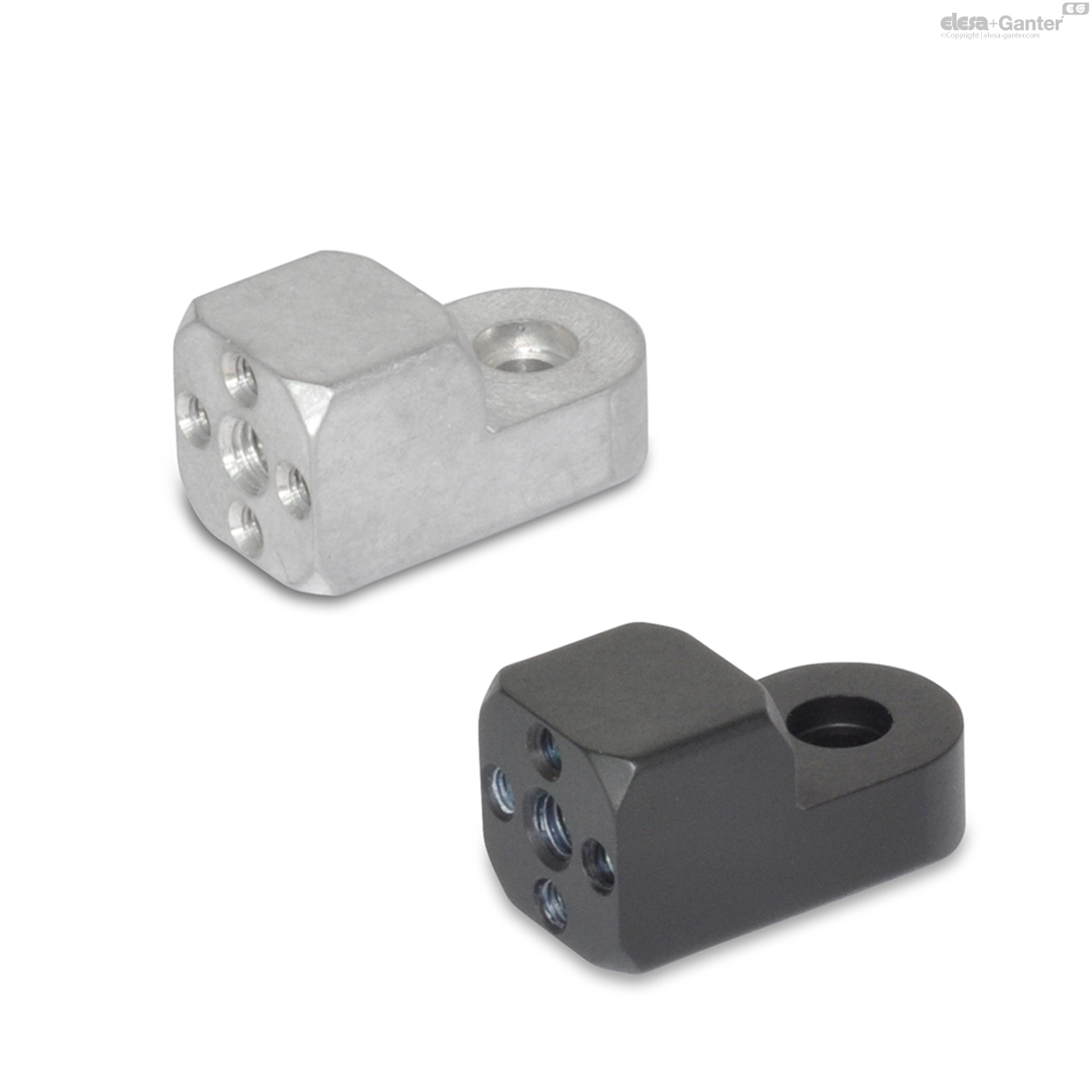

GN 484 Anbau-Laschen-Klemmhalter
Lt: 1-2 Wochen Alle Größen und Varianten von GN 484
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 484-M6-16-MT
- d1
- M 6
- k
- 16
- d2
- 7
- d3
- 4.5
- l1
- 30
- l2
- 22
- l3
- 13
- l4
- 8
- Clamping kit for 3 Type S
- GN 511.1-M4-16-S
- Clamping kit for 3 Type K
- GN 511.1-M4-16-K
- 12
Aluminium
- matt, gleitgeschliffen MT
- eloxiert schwarz ELS
Anbau-Laschen-Klemmhalter GN 484 sind unter anderem vorgesehen zur Montage von Sensorhaltern GN 479 Halteblechen GN 479.1 . Sie besitzen ein Zentralgewinde und ab der Größe k = 20 ein zusätzliches Bohrbild 4 x M4.
Sie lassen sich verwenden mit Laschen-Klemmhalter GN 482 sowie T-Laschen-Klemmhalter GN 483 mit gleichen k-Maßen zu Gelenk-Klemmhaltern kombinieren. GN 484 gleichen k-Maßen zu Gelenk-Klemmhaltern kombinieren. Dazu stehen Laschengelenksets GN 511.1 mit Schraube, Form S und verstellbarem Klemmhebel, Form K zur Verfügung (Bestellbezeichnung siehe Maßtabelle).
