483-8-16-W-ELS GN 483 T-Laschen-Klemmhalter

483-8-16-W-ELS

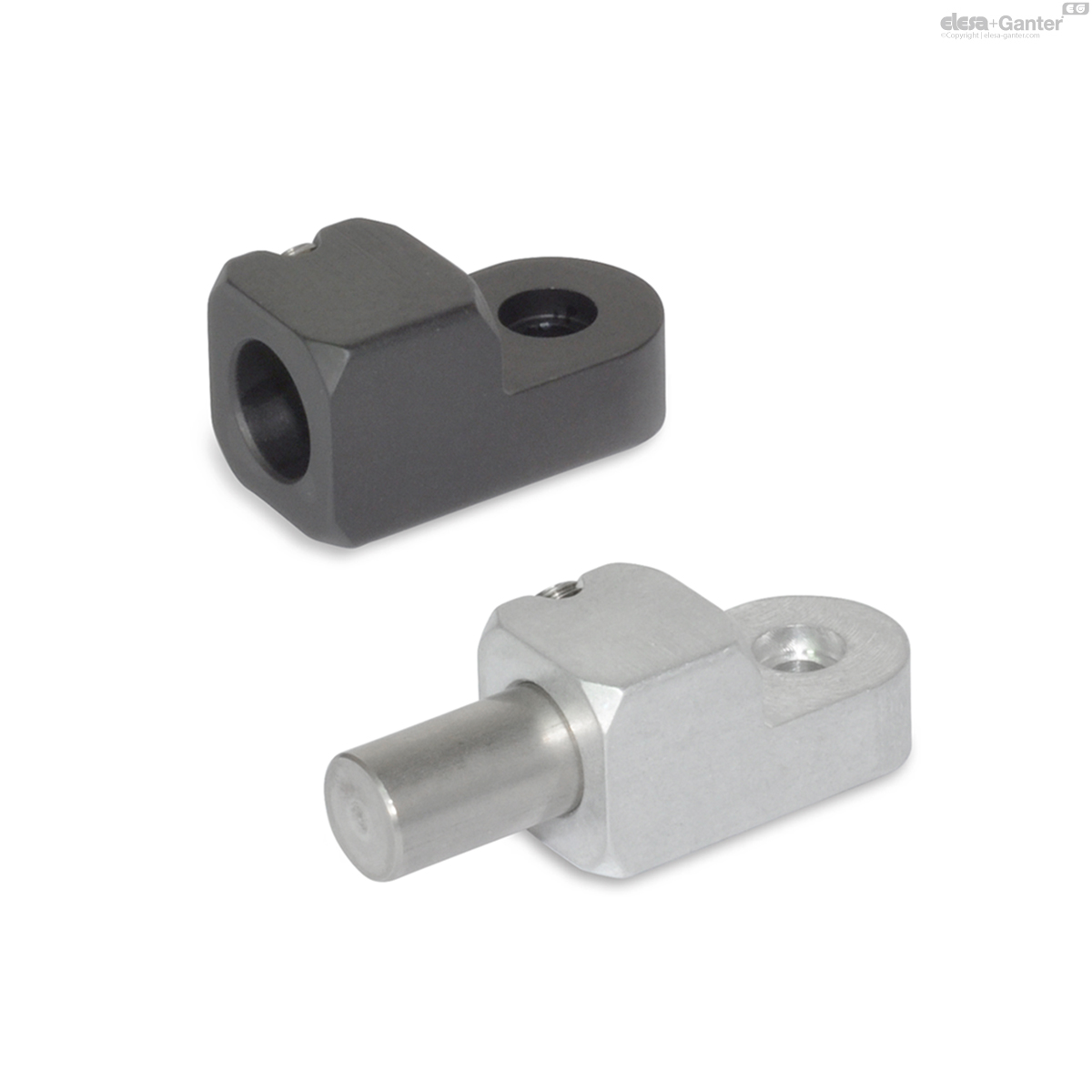

GN 483 T-Laschen-Klemmhalter

Aluminium
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 483

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 483-8-16-W-ELS
d2
8
k
16
d3
7
d4
4.5
d5
M 4
l1
30
l2
22
l3
13
l4
8
l5
5.5
l6
16
t
8
Clamping kit for 4 Type S
GN 511.1-M4-16-S
Clamping kit for 3 Type K
GN 511.1-M4-16-K
20
483-8-16-W-ELS drawing

Form

  • A: mit Bohrung
  • W: mit Bolzen

Aluminium

  • matt, gleitgeschliffen MT
  • eloxiert schwarz ELS

Bolzen (Form W)

Stahl verzinkt, blau chromatiert

Gewindestift DIN 913 (Form A)

Edelstahl 1.4301

Madenschraube DIN 915 (Form W)

Edelstahl 1.4301

T-Laschen-Klemmhalter GN 483 lassen sich kombinieren mit Laschen-Klemmhalter GN 482  sowie Anbau-Laschen-Klemmhalter GN 484  mit gleichen k-Maßen zu Gelenk-Klemmhaltern kombinieren. Laschengelenksets GN 511.1  mit Schraube, Form S und verstellbarem Klemmhebel, Form K zur Verfügung (Bestellbezeichnung siehe Maßtabelle).
