483-20-30-W-ELS

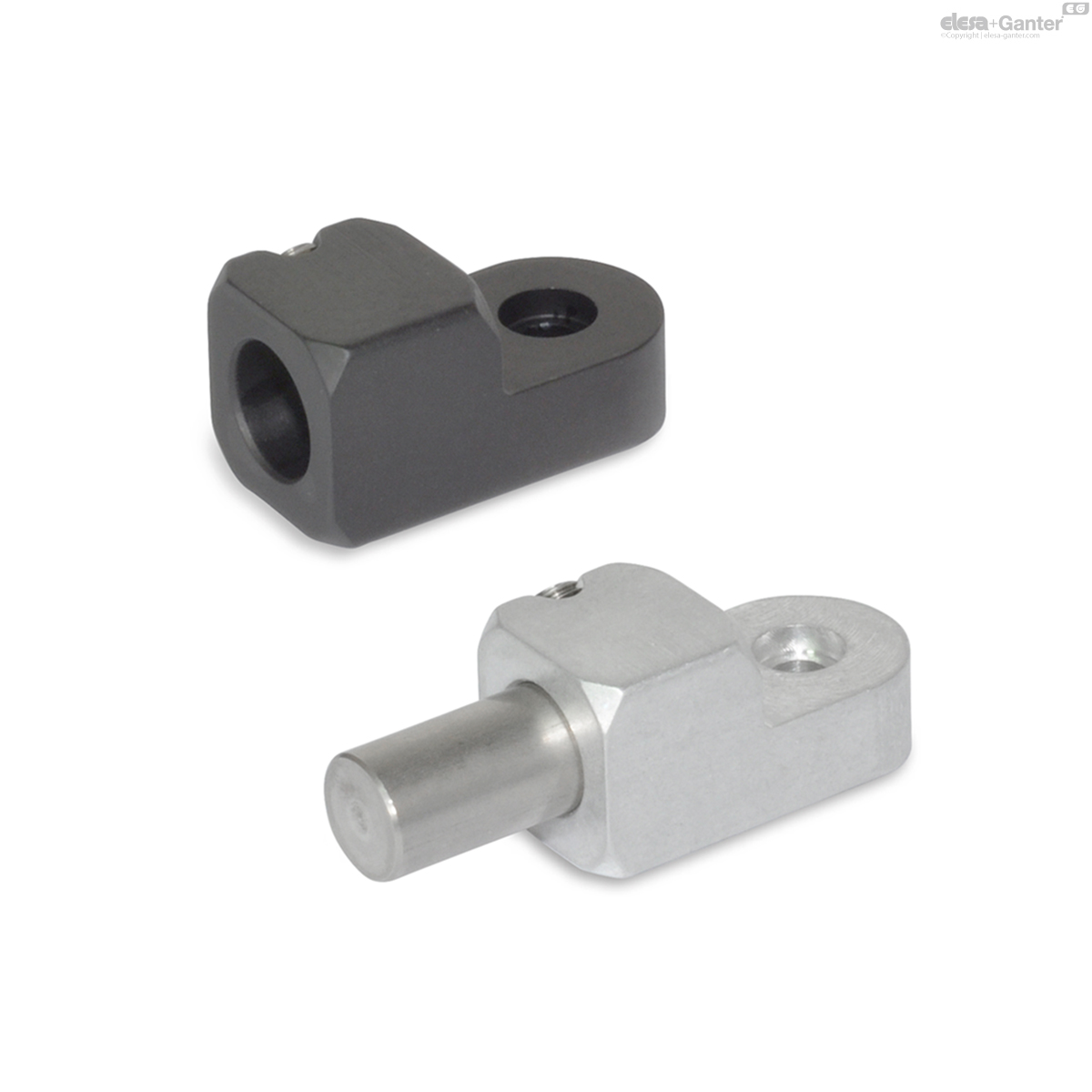

GN 483 T-Laschen-Klemmhalter
Aluminium
Lt: 1-2 Wochen Alle Größen und Varianten von GN 483
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen

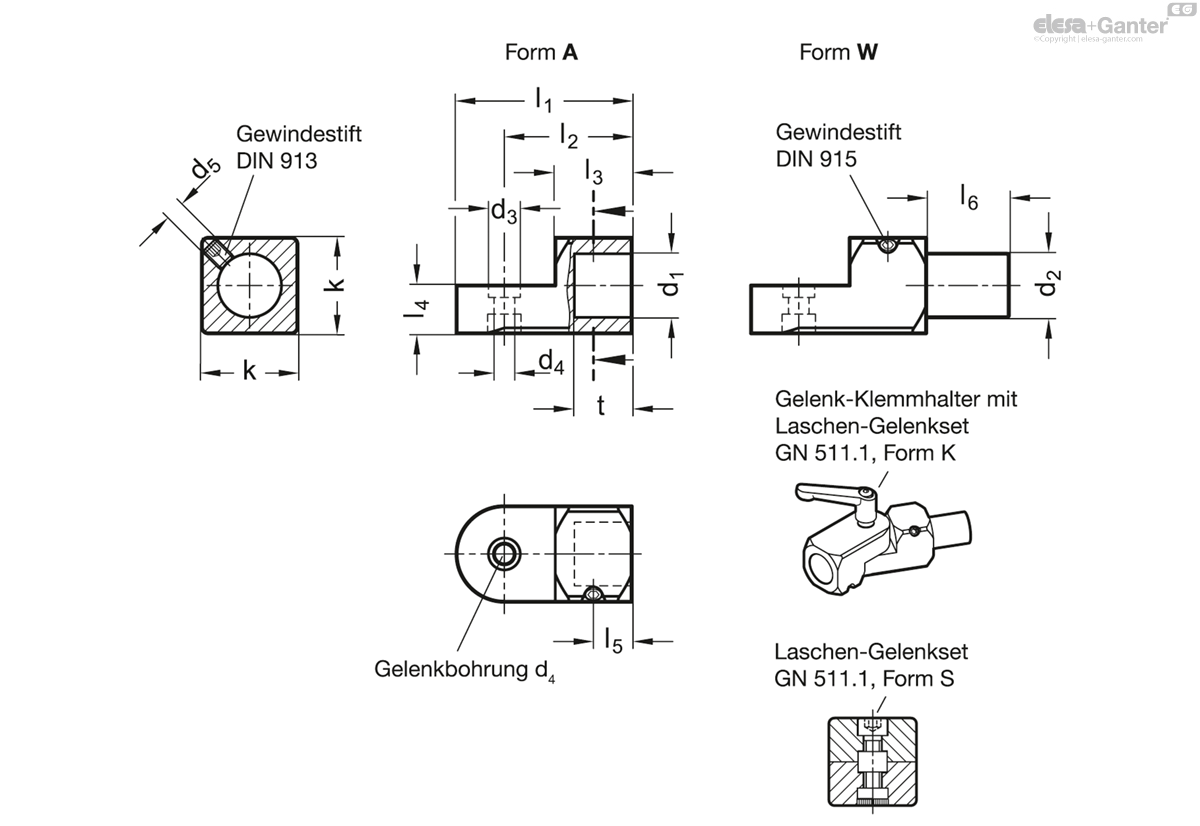

Technisches Datenblatt
Technische Daten
- Katalog
- GN 483-20-30-W-ELS
- d2
- 20
- k
- 30
- d3
- 10
- d4
- 6.5
- d5
- M 6
- l1
- 55
- l2
- 40
- l3
- 24
- l4
- 15
- l5
- 12
- l6
- 26
- t
- 18
- Clamping kit for 4 Type S
- GN 511.1-M6-30-S
- Clamping kit for 3 Type K
- GN 511.1-M6-30-K
- 181
Form
- A: mit Bohrung
- W: mit Bolzen
Aluminium
- matt, gleitgeschliffen MT
- eloxiert schwarz ELS
Bolzen (Form W)
Stahl verzinkt, blau chromatiert
Gewindestift DIN 913 (Form A)
Edelstahl 1.4301
Madenschraube DIN 915 (Form W)
Edelstahl 1.4301
T-Laschen-Klemmhalter GN 483 lassen sich kombinieren mit Laschen-Klemmhalter GN 482 sowie Anbau-Laschen-Klemmhalter GN 484 mit gleichen k-Maßen zu Gelenk-Klemmhaltern kombinieren. Laschengelenksets GN 511.1 mit Schraube, Form S und verstellbarem Klemmhebel, Form K zur Verfügung (Bestellbezeichnung siehe Maßtabelle).
