709.6-M6-40-B

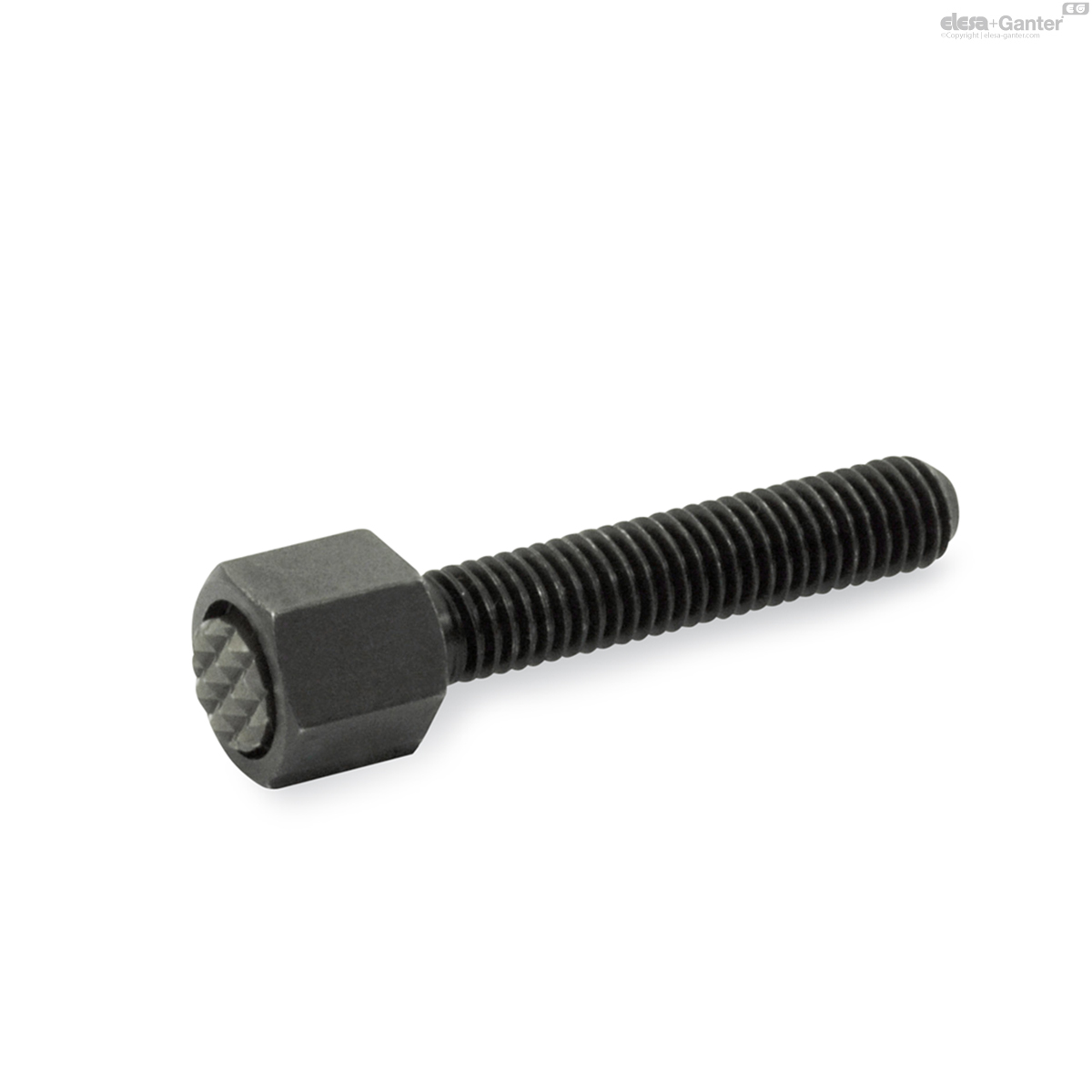

GN 709.6 Pendelelemente
Lt: 1-2 Wochen Alle Größen und Varianten von GN 709.6
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 709.6-M6-40-B
- d1
- M 6
- l1
- 40
- d2
- 6
- d3
- 7
- l2
- 9.5
- A/F
- 10
- e
- 11.5
- Static load
max. in kN - 12
- 12
Form
- B: Kugel Stahl, Druckfläche plan
- R: Kugel Stahl, Druckfläche geriffelt
- K: Kugel Kunststoff, Druckfläche plan
Stahl
- vergütet
- Festigkeitsklasse 10.9
Kugel
Form B und R:
Stahl gehärtet (54+2 HRC)
Form K:
Kunststoff (Polyacetal POM)
O-Ring
Gummi NBR (Perbunan®)
Pendelelemente GN 709.6 werden u. a. im Vorrichtungsbau, beispielsweise zum Spannen von Werkstücken, als bewegliche Auflage oder als Anschlag verwendet. Die schwenkbare Kugel gleicht nicht parallele Anlageflächen bis zu 10° aus. Gegen weiteres Verdrehen ist sie gesichert.
Der O-Ring hält die Kugel in Position und verhindert gleichzeitig das Eindringen von Schmutz wodurch eine lange Lebensdauer und eine gleichbleibende Beweglichkeit gegeben ist.
