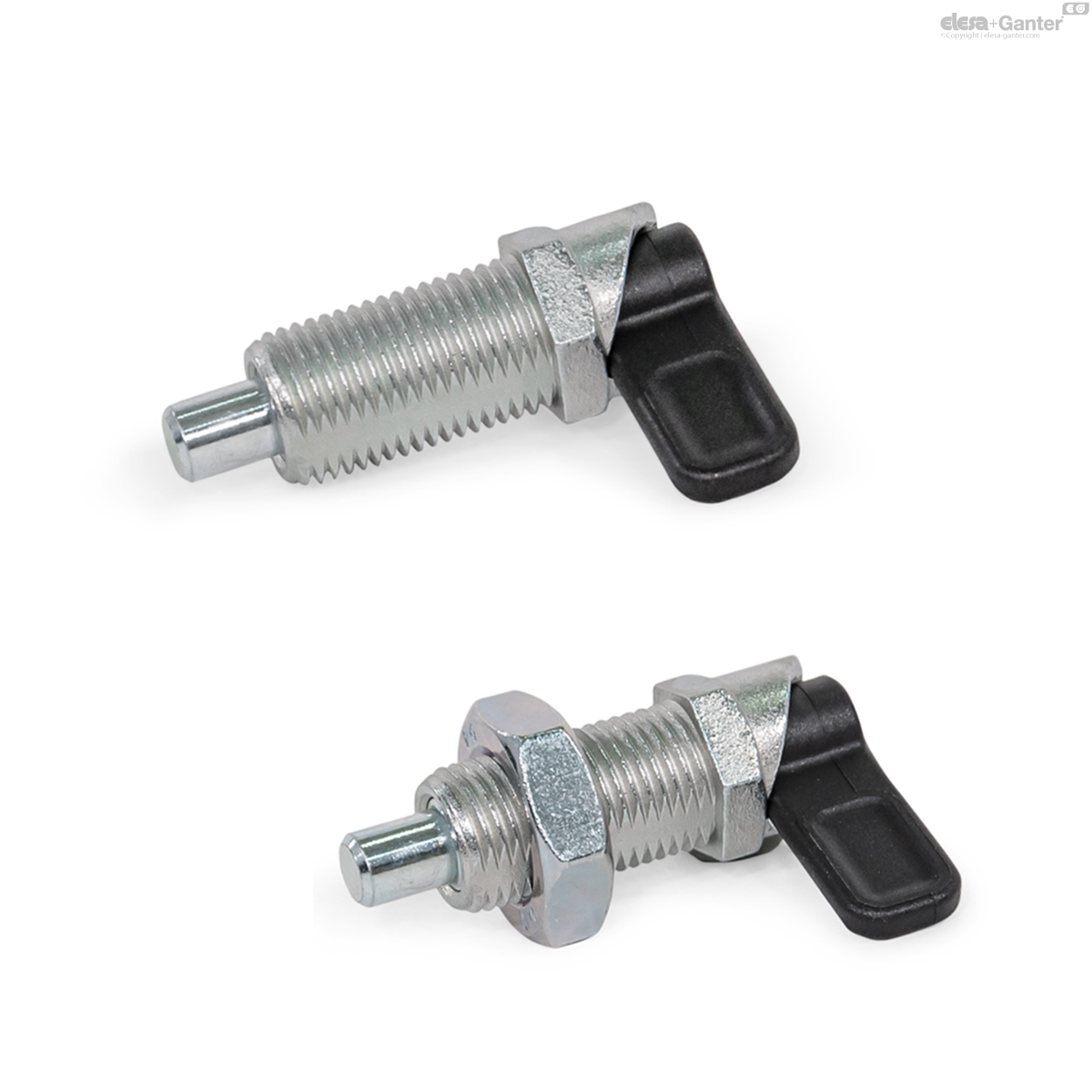

612.8-6-M12X1,5-AK GN 612.8 Rastriegel

612.8-6-M12X1,5-AK

GN 612.8 Rastriegel

Führung Zink-Druckguss
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 612.8

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 612.8-6-M12x1,5-AK
d1 Stift-0.05

Bohrung +0.1/+0.05
6
d2
M 12 x 1.5
l1
48
l2
8
l3
25
l4
25
sw
13
Federdruck
in N ≈
Anfang
8
Federdruck
in N ≈
Ende
22
31
612.8-6-M12X1,5-AK drawing

Form

  • A: ohne Kontermutter
  • AK: mit Kontermutter

Führung

Zink-Druckguss

verzinkt, blau passiviert

Raststift

Stahl

verzinkt, blau passiviert

Hebel

Kunststoff (Polyamid PA)

  • schwarz, matt
  • nicht demontierbar

Rastriegel GN 612.8 werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Durch Drehen des Riegels um 180° wird der Raststift eingezogen. Die Rastkerbe ermöglicht ein sicheres Positionieren.

Bei diesen Rastriegeln mit Führung aus Zink-Druckguss handelt es sich um eine sehr preisgünstige Ausführung.
