612.9-6-10-16-SW GN 612.9 Rastriegel

612.9-6-10-16-SW

GN 612.9 Rastriegel

mit Anschraubflansch / Führung Zink-Druckguss
  • Icons/__logo__RoHS__.png
  • Icons/__logo__profile__.png

Auf Lager Alle Größen und Varianten von GN 612.9

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 612.9-6-10-16-SW
d1 Stift-0.05

Bohrung +0.1/+0.05
6
l2
10
d2
16
h1
16
h2
10.5
k
20
l1 ≈
46
l3
10
l4
30
l5
32
s
12
Federdruck
in N ≈
Anfang
12
Federdruck
in N ≈
Ende
32
57

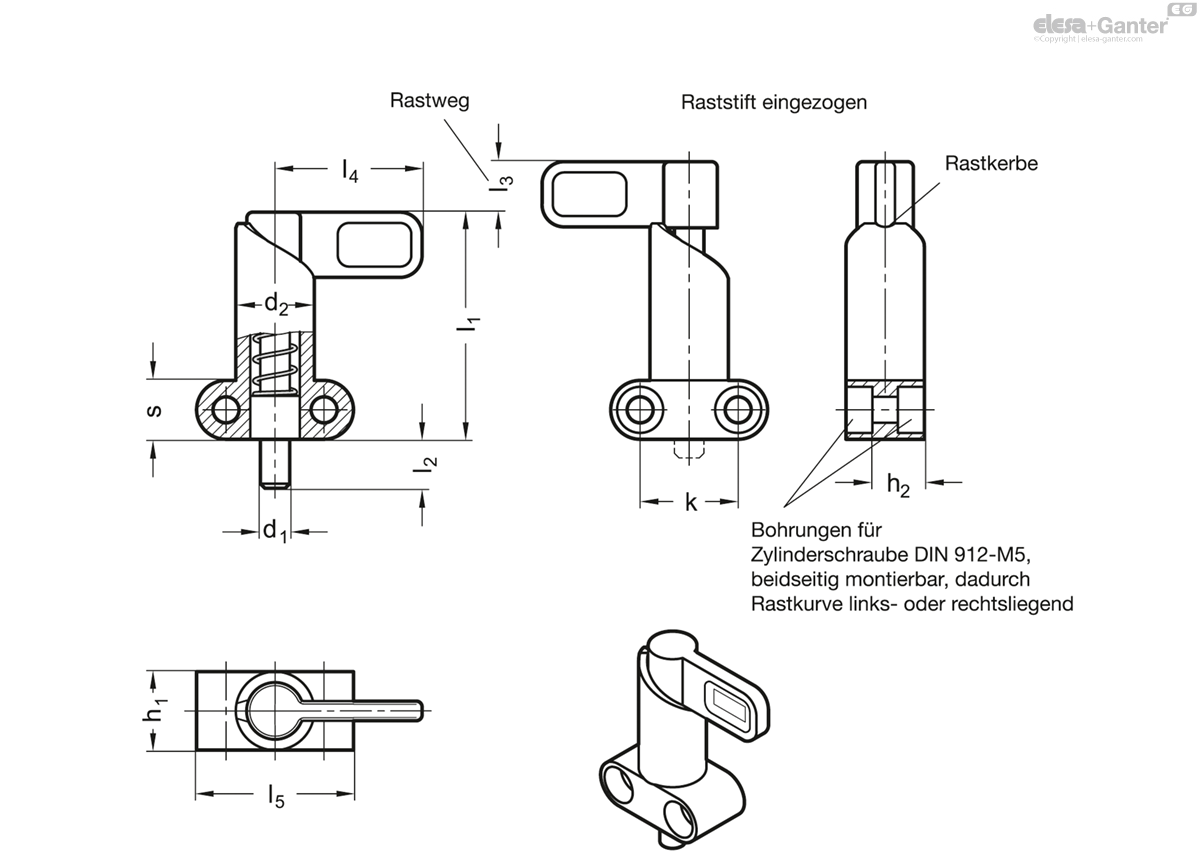

612.9-6-10-16-SW drawing

Führung

Zink-Druckguss

kunststoffbeschichtet

schwarz, RAL 9005, strukturmatt SW

Raststift

Stahl

verzinkt, blau passiviert

Hebel

Kunststoff (Polyamid PA)

  • schwarz, matt
  • nicht demontierbar

Rastriegel GN 612.9 werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Durch Drehen des Riegels um 180° wird der Raststift eingezogen. Die Rastkerbe ermöglicht ein sicheres Positionieren.
