251.6-M8-16-ND GN 251.6 Anschlagschrauben

251.6-M8-16-ND

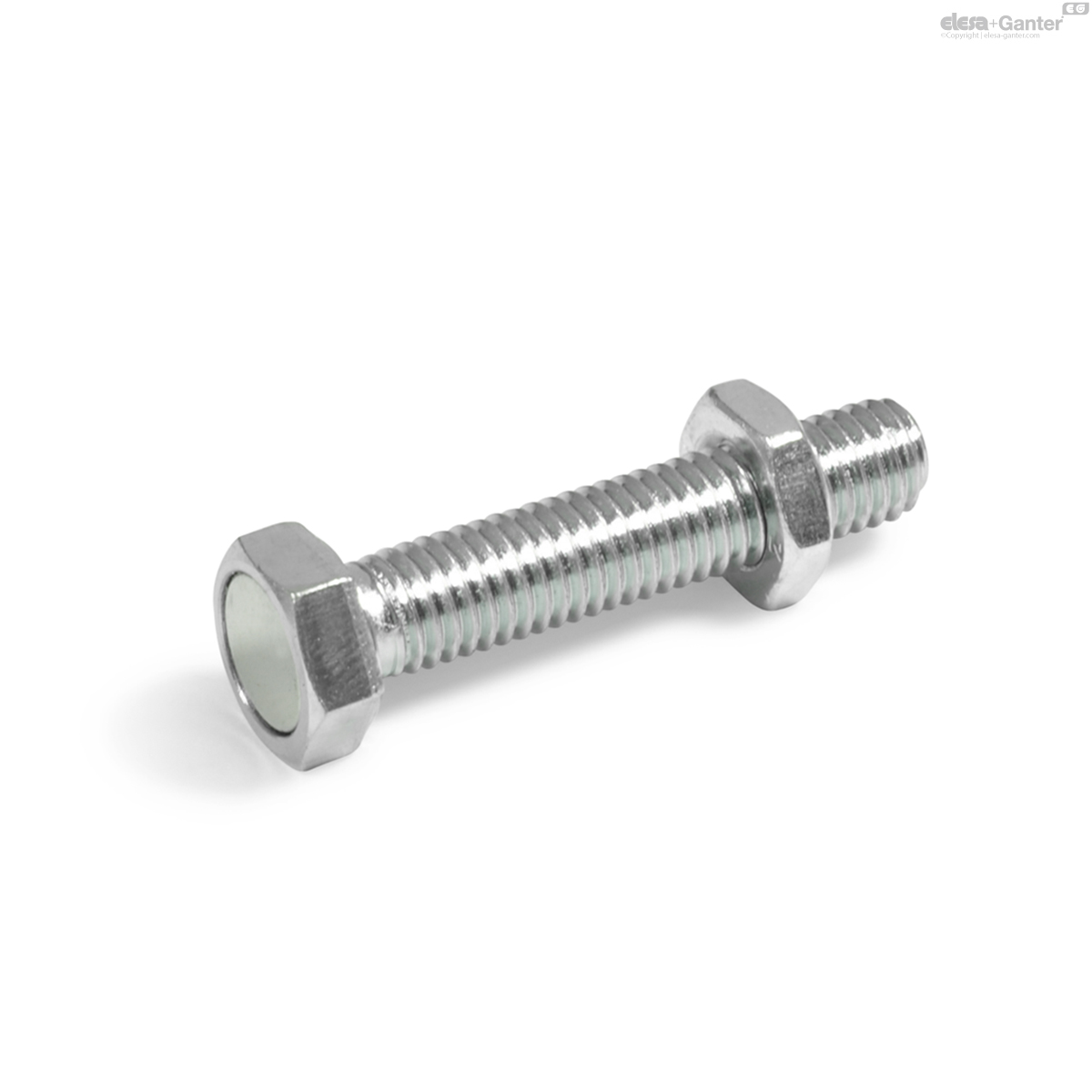

GN 251.6 Anschlagschrauben

mit Haltemagnet
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 251.6

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 251.6-M8-16-ND
d1*
M 8
l1
16
d2
13
e ≈
14.4
k1
5.3 -0.5
k2
4
l2 max.
3.7
s
13
Nominal load in N
50
11
251.6-M8-16-ND drawing
* Gewinde mutterngängig

Sechskantschraube

Stahl

  • Festigkeitsklasse 5.8
  • verzinkt, blau passiviert

Sechskantmutter

Stahl

  • Festigkeitsklasse 04
  • verzinkt, blau passiviert

Magnetwerkstoff

NdFeB ND

Neodym, Eisen, Bor

temperaturbeständig bis 80 °C

Anschlagschrauben GN 251.6 mit Haltemagnet bilden in Kombination mit dem Stahlgehäuse in Form einer Sechskantschraube ein System, welches den Magnet schirmt, verstärkt und den magnetischen Fluss optimal auf die Haftfläche umleitet.

Die Anschlagschrauben mit Haltemagnet eignen sich beispielsweise als Werkstückanschlag, der gleichzeitig das Werkstück durch den integrierten Magneten in Position hält.

Mit Hilfe der mitgelieferten Kontermutter kann die Anschlagschraube nach der Postitionierung gesichert werden.
