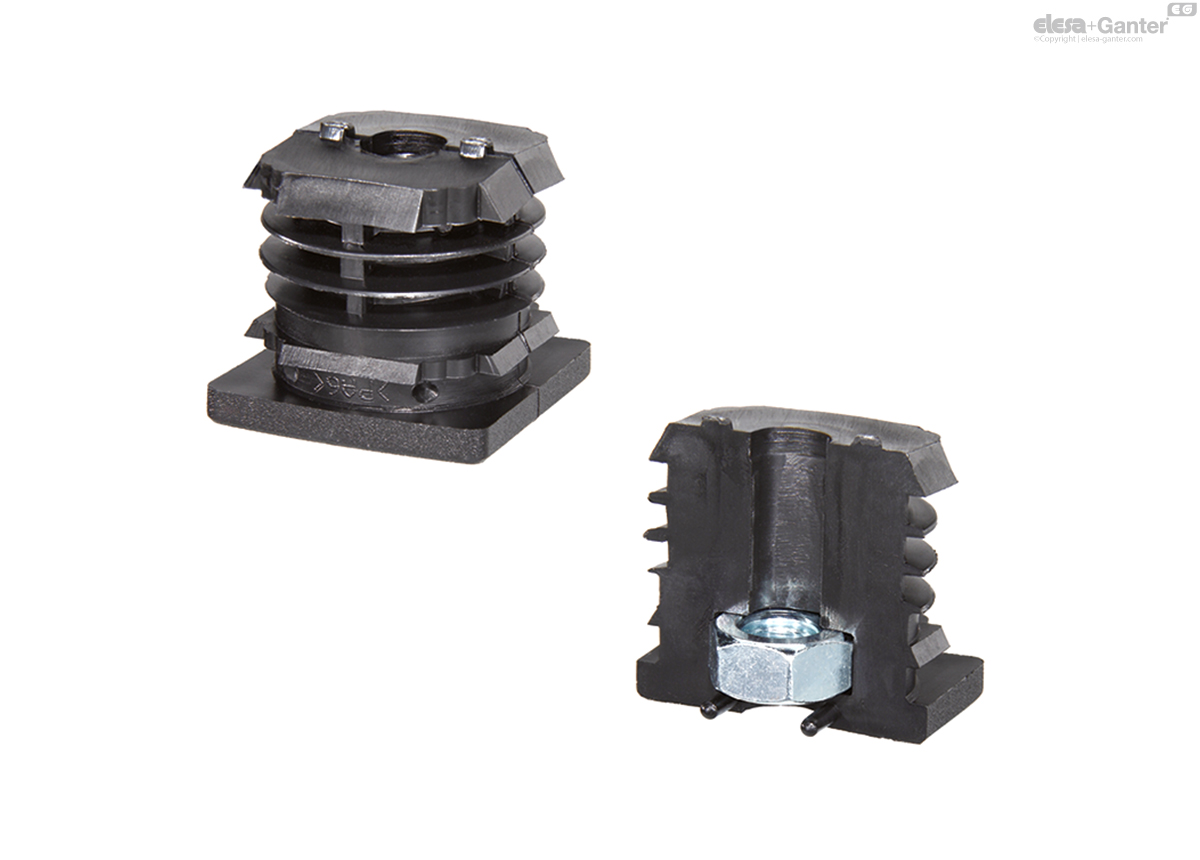

NDL.Q-35x1.5-2-M12 NDL.Q Einsteckbuchsen

NDL.Q-35x1.5-2-M12

NDL.Q Einsteckbuchsen

Kunststoff Thermoplast
  • Icons/__logo__PA__.png
  • Icons/__logo__g10030__.png
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von NDL.Q

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
430587
B
35
d
M12
h
34
External tube diameter
35
Internal tube diameter min-max
32-31
Thickness min-max
1.5-2
Max. static load*
[N]
3000
36
NDL.Q-35x1.5-2-M12 drawing
* Die max. statische Belastbarkeit ist der Wert ab dem die Belastung auf das Element zu Brüchen im Kunststoff führen kann. Hier sollte jedoch auch ein Sicherheitsfaktor miteinbezogen werden. Dieser sollte sich an der Anwendung und dem Sich

Material

Kunststoff Thermoplast (Polyamid PA), schwarz, matt

Standardausführung

Mutter Stahl verzinkt DIN 934 (im Lieferumfang enthalten)

Funktionen und Anwendungen

Die beiden Einsteckbuchsenteile sind mittels zweier Stifte, die in speziellen Sitzen untergebracht sind, verbunden. Der Hohlraum im Inneren der Einsteckbuchse ist zur Aufnahme einer Sechskantmutter DIN 934 gedacht.

Die Montage erfolgt einfach durch die Positionierung der Einsteckbuchse im Rohr, ohne dass Schrauben oder andere Befestigungselemente benötigt werden.

Sonderausführungen auf Anfrage

Einsteckbuchsen ohne Mutter
