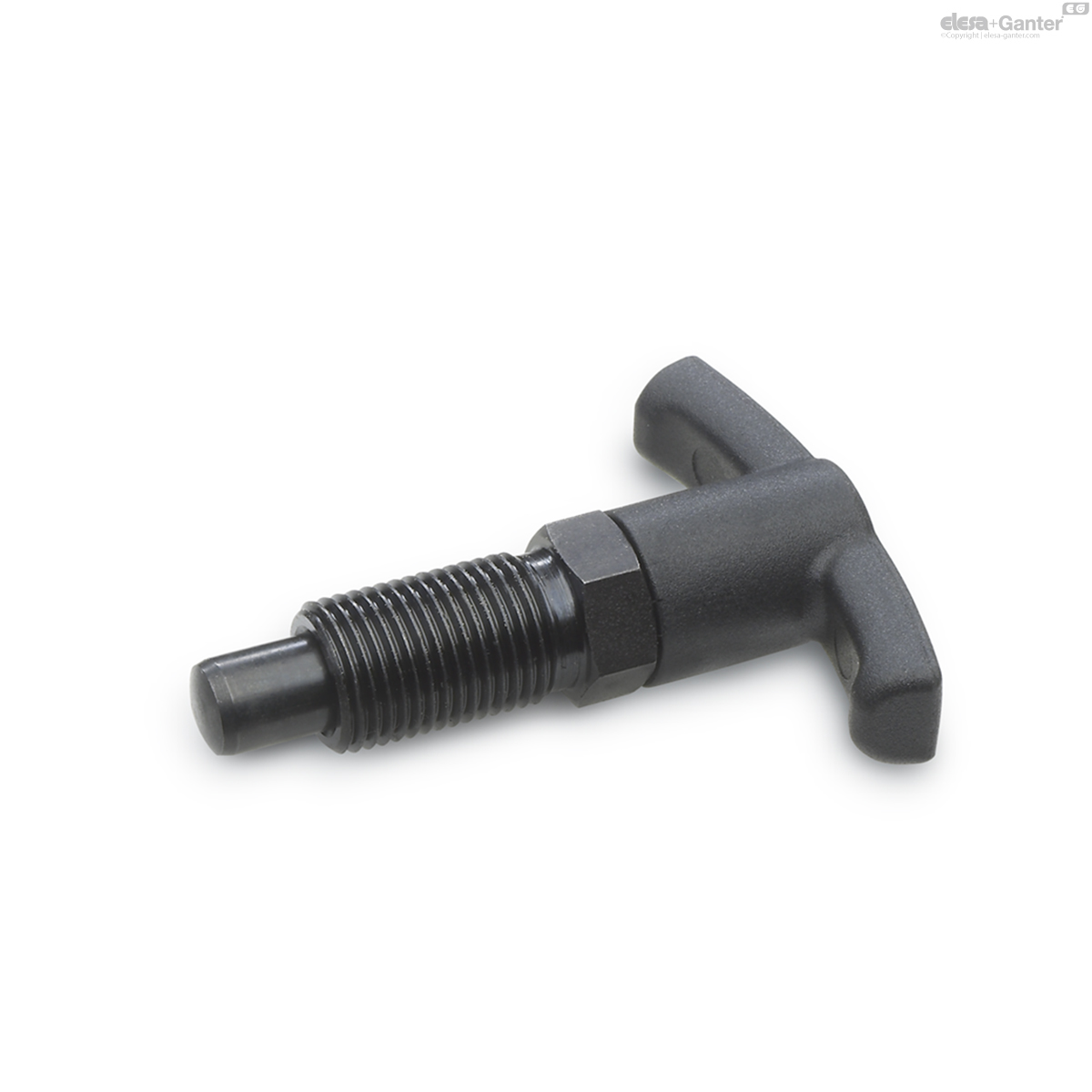

Stahl / Edelstahl, mit T-Griff, mit und ohne Rastsperre
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 817.4

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 817.4-12-15-B
d1 Stift -0.02/-0.05 Bohrung H7
12
l1
15
d2
M 20 x 1.5
k
25
l2
68
l3
33
l4
10
l5
59
sw
22
Federdruck in N ≈
Anfang
11.5
Federdruck in N ≈
Ende
40
119

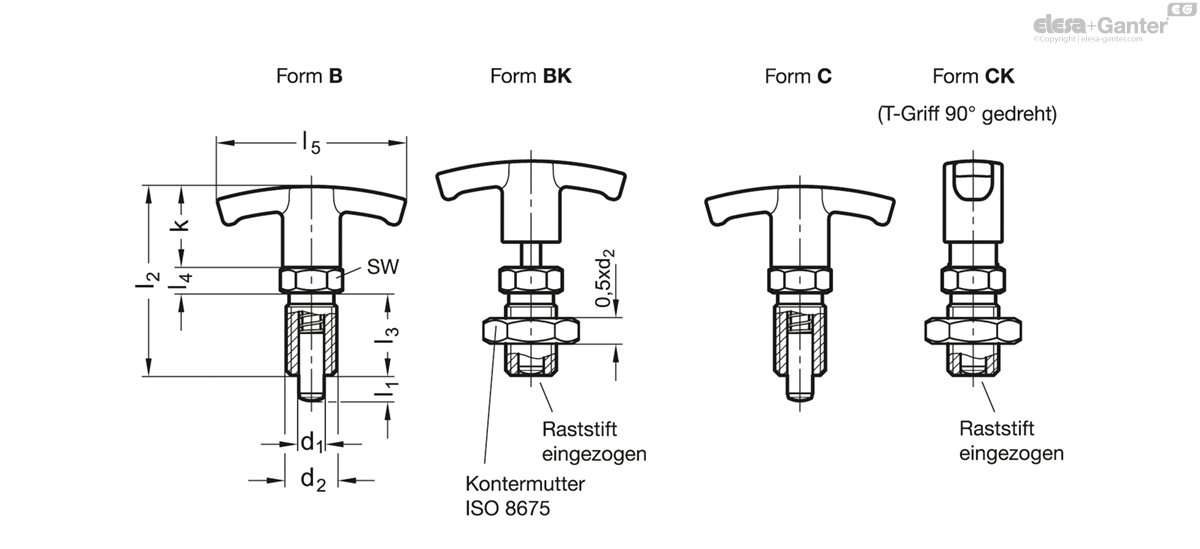

817.4-12-15-B drawing

Form

  • B: ohne Rastsperre, ohne Kontermutter
  • BK: ohne Rastsperre, mit Kontermutter
  • C: mit Raststperre, ohne Kontermutter
  • CK: mit Raststperre, mit Kontermutter

Ausführung in Stahl

  • brüniert
  • Raststift gehärtet und geschliffen

Ausführung in Edelstahl nichtrostend NI

  • 1.4305
  • Raststift chemisch vernickelt

T-Griff

Kunststoff Thermoplast (Polyamid PA)

  • nicht demontierbar
  • schwarz, matt

Rastbolzen GN 817.4 entsprechen GN 817 , jedoch sind sie anstelle des runden Knopfes mit einem T-Griff versehen.

Diese Form bietet eine optische Orientierung hinsichtlich der Raststellung bei Form C und ist von Vorteil, wenn größere Entriegelungskräfte auftreten.

Die Form C wird eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Einziehen des Stiftes um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.
