706.3-48-M24X1,5-ST

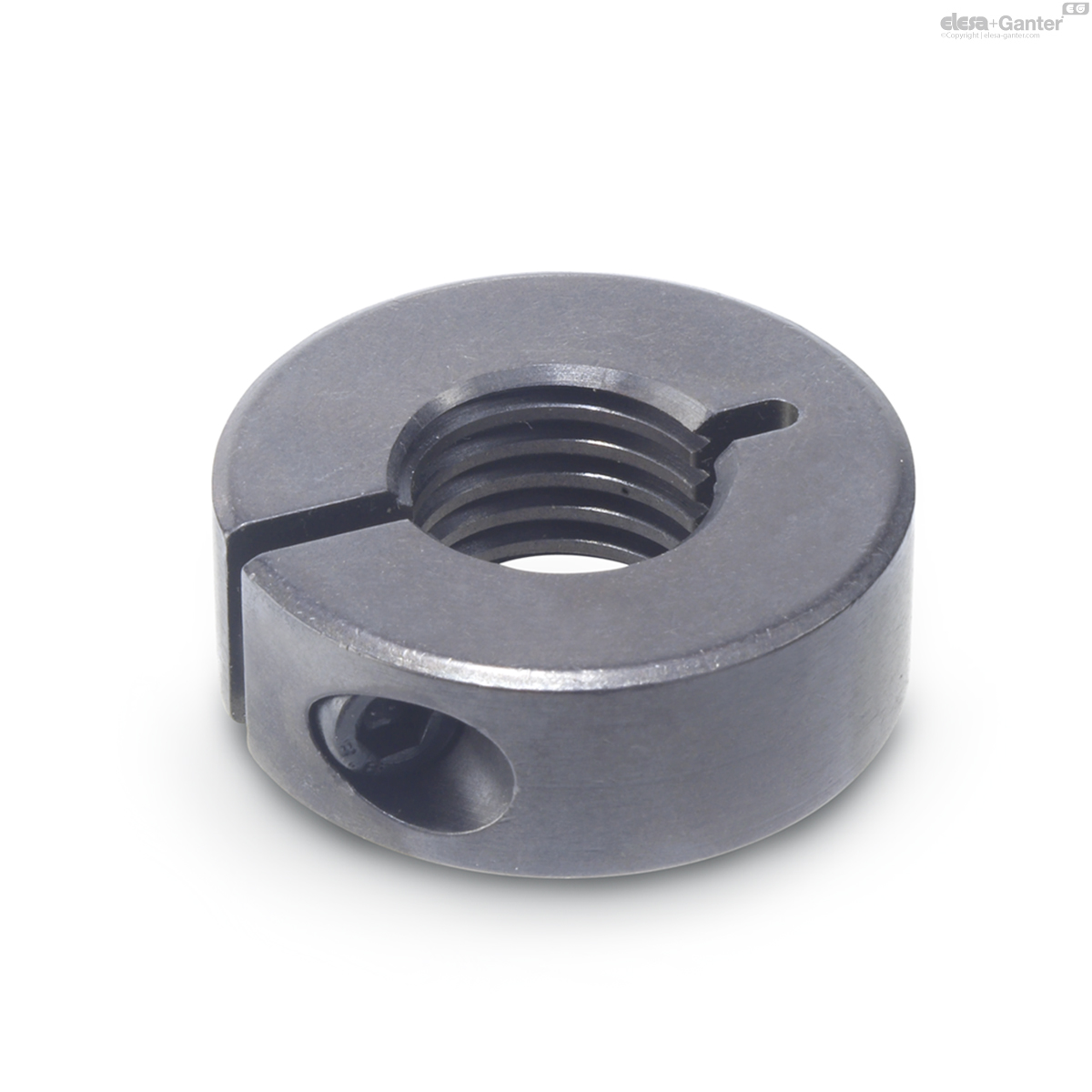

GN 706.3-ST Stahl
Lt: 1-2 Wochen Alle Größen und Varianten von GN 706.3
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt

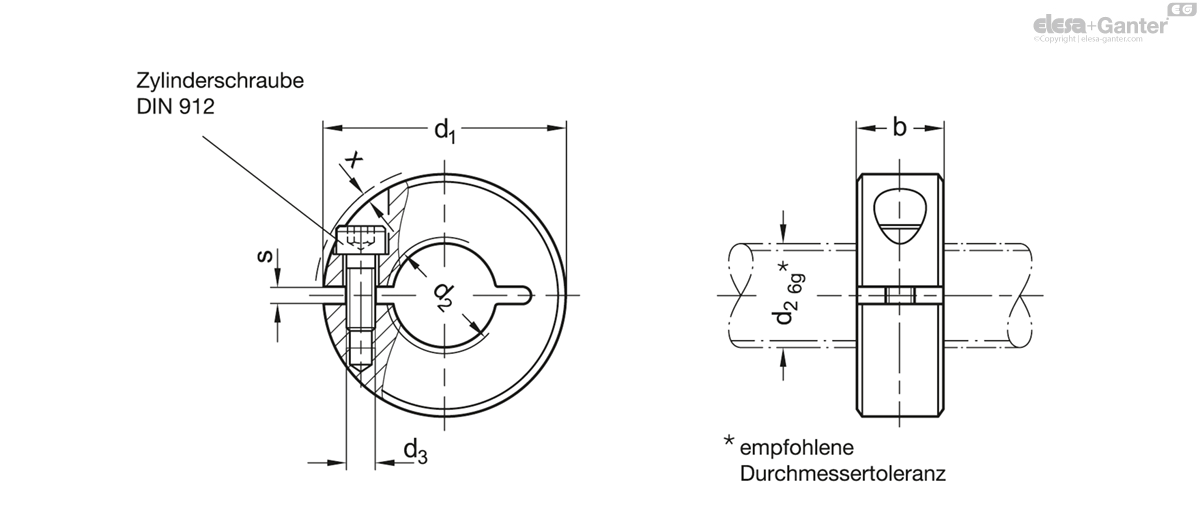

Technische Daten
- Katalog
- GN 706.3-48-M24x1,5-ST
- d1
- 48
- d2 6H
- M 24 x 1.5
- b ±0.2
- 15
- d3
- M 5
- s
- 3
- x ≈ Max. Überstand
Schraubenkopf - 0
- Verstellbarer Klemmhebel für d3
- GN 311-45-M5-16-SW
- 135
Ausführung in Stahl
Stahl ST
gesintert
schwarz dampfoxidiert
Zylinderschraube DIN 912
Stahl, blank
Ausführung in Edelstahl
Edelstahl 1.4401
Zylinderschraube DIN 912
Edelstahl 1.4301
Gewindeklemmringe GN 706.3 entsprechen bezüglich ihrer äußeren Abmessungen den geschlitzten Stellringen GN 706.2
Die Bohrung jedoch ist mit einem Innengewinde versehen, sodass der Klemmring wie eine Mutter, beispielsweise auf ein Spindelgewinde, aufgeschraubt werden kann, um den Verstellweg oder die Einschraubtiefe zu begrenzen.
Die Klemmung erfolgt dann durch Reduzierung der Schlitzhöhe, ohne dass dabei das Gewinde beschädigt wird.
Das Gewinde d3 ist bei den Größen d1 = 20 bis 32 als Durchloch, ab Größe d1 = 42 als Sackloch ausgeführ
- Verstellbare Klemmhebel GN 311
- Dämpfungsscheiben GN 7062.30
