480-20-60

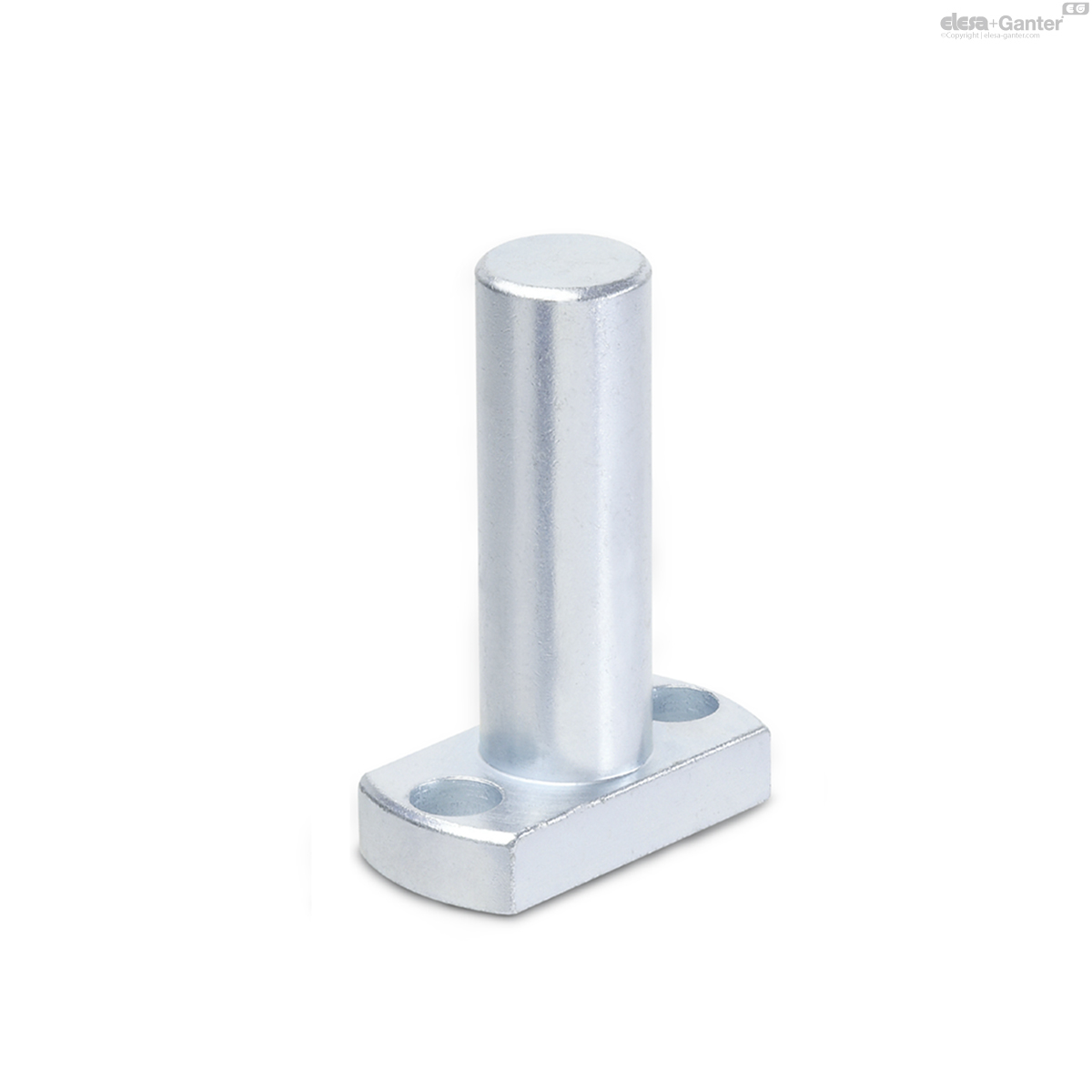

GN 480 Flanschbolzen
für Klemmhalter
Lt: 1-2 Wochen Alle Größen und Varianten von GN 480
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 480-20-60
- d1 h9
- 20
- l1
- 60
- b
- 25
- d2
- 50
- d3
- M 6
- l2
- 10
- l3
- 4
- m
- 36
- 220
Stahl verzinkt, blau passiviert
Flanschbolzen GN 480 werden in Verbindung mit Klemmhaltern, als Fuß oder als Verbindungselement, z.B. für Breiten- oder Höhenverstellungen eingesetzt.
Durch die niedrige Flanschhöhe bieten Sie eine Alternative zum Fuß-Klemmhalter GN 473 in Anwendungen, bei denen in geringer Höhe über der Anschraubfläche geklemmt werden soll.
Der Bohrungsabstand m der Flanschbolzen GN 480 ist auf die Klemmhalter GN 473und GN 477 sowie auf Haltemagnete GN 51.6.
