330-M12X1-8-W-5 GN 330 Kabel mit Anschlusskupplung

330-M12X1-8-W-5

GN 330 Kabel mit Anschlusskupplung

  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 330

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 330-M12x1-8-W-5
Verbindung
M 12 x 1
Anzahl der Kontakte
8
l1 Kabellänge in m
5
d2
15
l3
31.5
l4
26.5
250

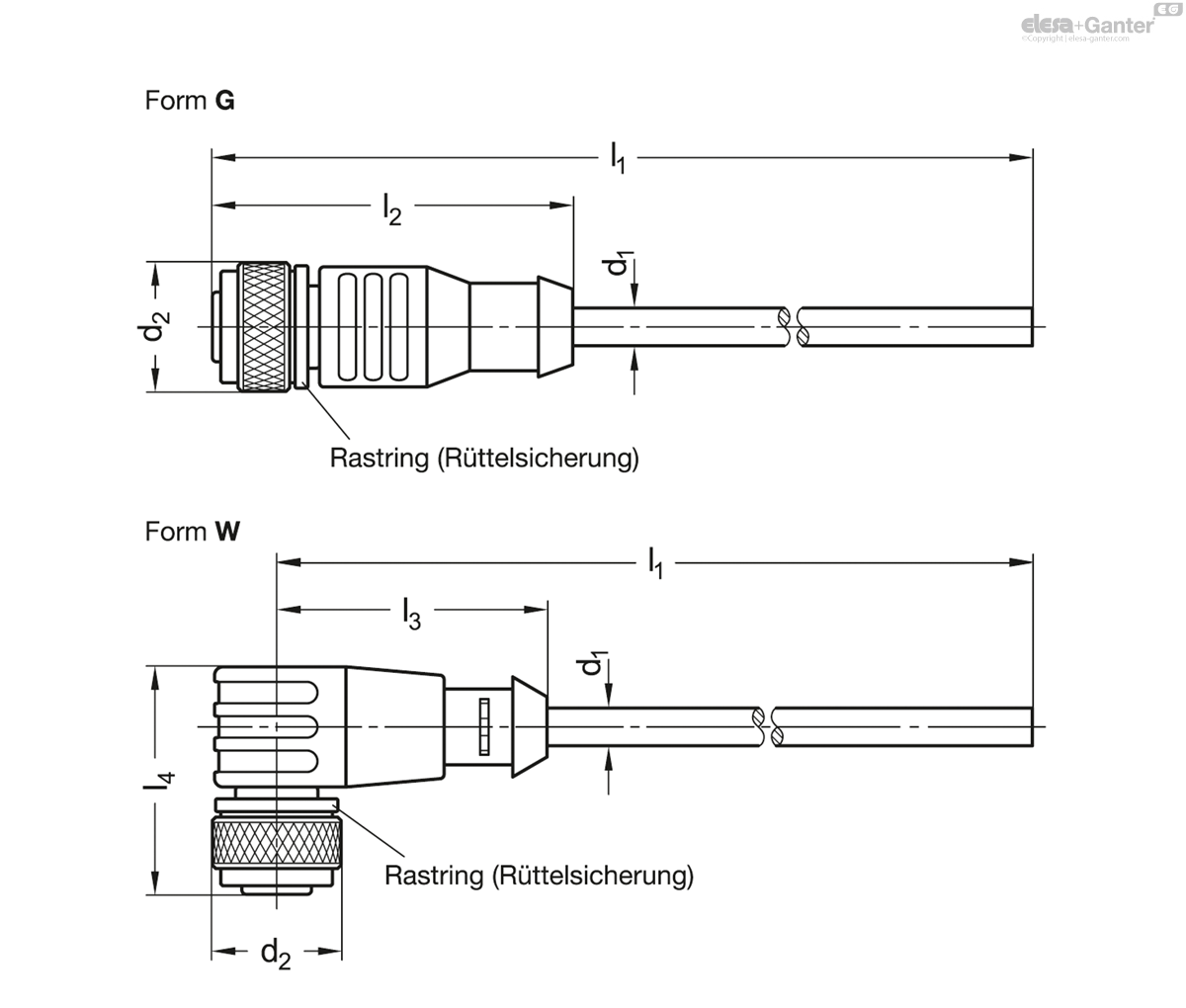

330-M12X1-8-W-5 drawing
video

Form

  • G: Anschlusskupplung gerade
  • W: Anschlusskupplung 90° abgewinkelt

Griffteil (Gehäuse)

Kunststoff

Polyurethan-Elastomer TPU

Kabel (Außenmantel)

Polyurethan PUR

schwarz

Temperaturbeständigkeit: -40 °C ... +90 °C

Isolationswiderstand: > 109 Ω

Verschmutzungsgrad: 3 / 2

nach EN 60 664-1

Schutzart: IP67

(in verschraubtem Zustand)

nach EN 60 529

Anschlussmutter M8x1 / M12x1

Messing, vernickelt

Kabel mit Anschlusskupplung GN 330 werden in Verbindung mit Normelementen verwendet, die eine elektrische Schaltfunktion haben.

  • andere Kabellängen l1
Kabel mit Anschlusskupplung (Buchse)d Außen-ØQuerschnittBetriebsspannung nach IEC 60 664-1Strombelastbarkeit nach IEC 60512-3Kontaktbelegung
3-polig (3-adrig) mit M8x143 x 0.25 mm2max. 60 V4 A____logo__330_SB-35084-0__
4-polig (4-adrig) mit M8x14.34 x 0.25 mm2max. 60 V4 A____logo__330_SB-38181-0__
4-polig (4-adrig) mit M12x154 x 0.34 mm2max. 250 V4 A____logo__330_SB-20715-0__
5-polig (5-adrig) mit M12x155 x 0.34 mm2max. 60 V4 A____logo__330_SB-20717-0__
8-polig (8-adrig) mit M12x168 x 0.25 mm2max. 30 V2 A____logo__330_SB-20716-0__
12-polig (12-adrig) mit M12x1612 x 0.14 mm2max. 30 V1.5 A____logo__330_SB-20704-0__

Bei dem flexiblen und für Schleppketten geeigneten Kabel ist der Außenmantel aus PUR und die Aderisolation aus Polypropylen hergestellt. Es ist damit PVC-, silikon- und halogenfrei. Zulassungen nach UL und CSA liegen vor.




Außerdem ist das Kabel ölbeständig, chemikalien-, hydrolyse- und mikrobenresistent sowie schweißfunkenbeständig und flammwidrig gemäß IEC 60332-2-2, wodurch sich das Kabel für den flexiblen Einsatz in vielen Bereichen sehr gut eignet.
