473-B16-ELS GN 473 Fuß-Klemmhalter

473-B16-ELS

GN 473 Fuß-Klemmhalter

Aluminium
  • Icons/__logo__RoHS__.png
  • Icons/__logo__profile__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 473

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 473-B16-ELS
d1
Bore for shaft tolerance h11
B 16
b1
20
b2
41
d2
45
d3
M 6
d4
M 6
l1
31
l2
10
l3
10
l4
4
m
32
Clamping kits for d3
GN 511-M6-20
62

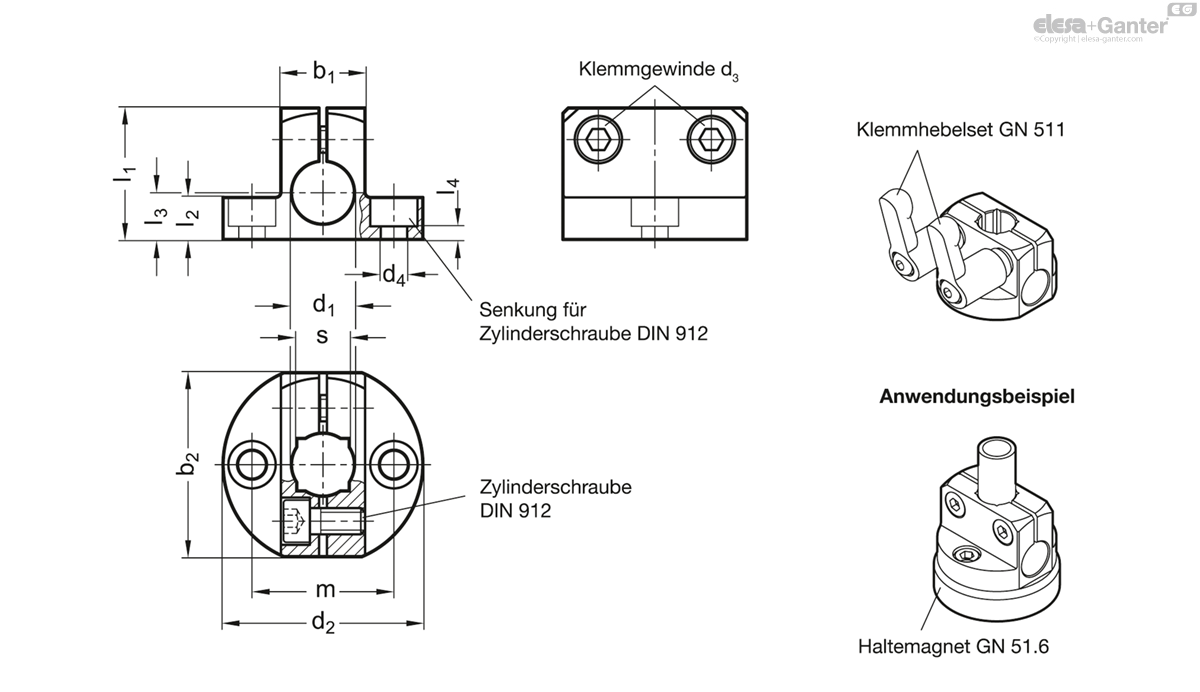

473-B16-ELS drawing

Aluminium

  • matt, gleitgeschliffen MT
  • eloxiert, schwarz ELS

Zylinderschraube DIN 912

Edelstahl nichtrostend, 1.4301

Die Fuß-Klemmhalter GN 473 verfügen über eine waagrechte und senkrechte Klemmbohrung, wobei die senkrechte Klemmbohrung zusätzlich mit einem Vierkant ausgestattet ist.

Der Bohrungsabstand m der Fuß-Klemmhalter GN 473 ist abgestimmt auf Klemmhalter GN 477  und Flanschbolzen GN 480  sowie auf Haltemagnete GN 51.6

Die Klemmschraube ist in der Standardausführung eine Zylinderschraube mit Innensechskant DIN 912. Sie kann ersetzt werden durch einen verstellbaren Klemmhebel GN 511  (siehe Maßtabelle)
