Technical datasheet
GN 473Fuß-Klemmhalter
Fuß-Klemmhalter
Aluminium
GN 473
|
Katalog
|

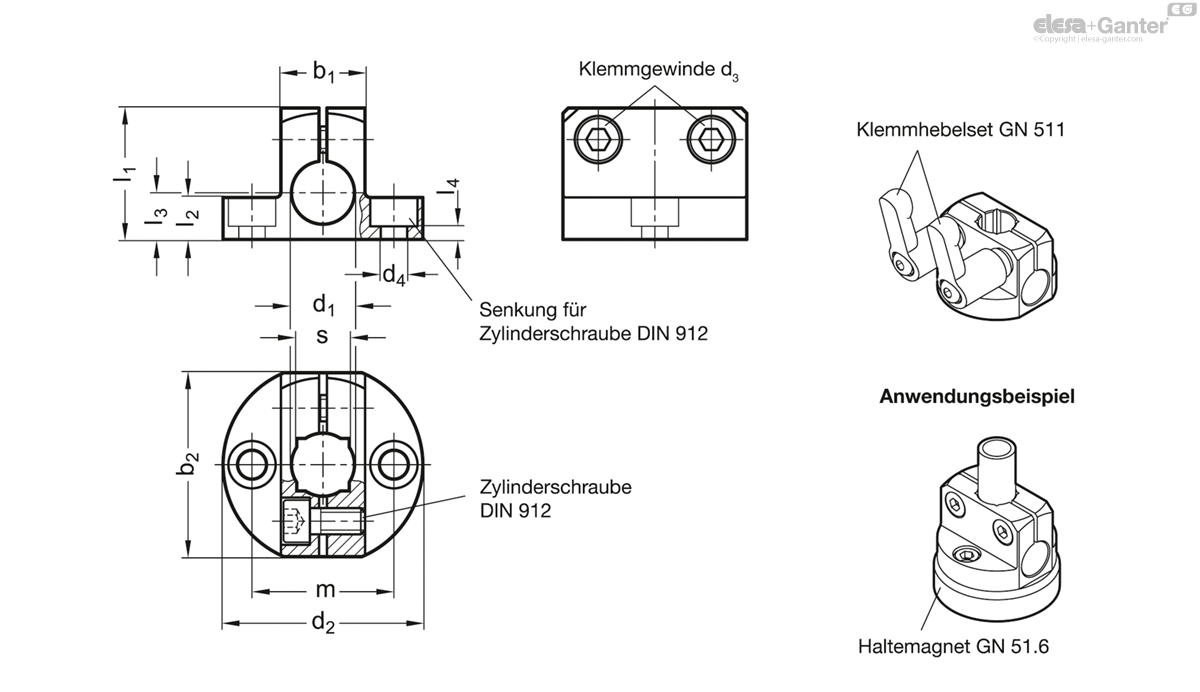

d1
Bore for shaft tolerance h11 |
b1
|
b2
|
d2
|
d3
|
d4
|
l1
|
l2
|
l3
|
l4
|
m
|
s
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GN 473-B8-ELS
|
B 8
|
14
|
29
|
31.5
|
M 4
|
M 4
|
20
|
7
|
7
|
3
|
22
|
-
|
|
GN 473-B8-MT
|
B 8
|
14
|
29
|
31.5
|
M 4
|
M 4
|
20
|
7
|
7
|
3
|
22
|
-
|
|
GN 473-B10-ELS
|
B 10
|
16
|
35
|
38
|
M 5
|
M 5
|
24
|
8
|
8
|
2.5
|
27
|
8
|
|
GN 473-B10-MT
|
B 10
|
16
|
35
|
38
|
M 5
|
M 5
|
24
|
8
|
8
|
2.5
|
27
|
8
|
|
GN 473-B12-ELS
|
B 12
|
16
|
35
|
38
|
M 5
|
M 5
|
25
|
8
|
8
|
2.5
|
27
|
10
|
|
GN 473-B12-MT
|
B 12
|
16
|
35
|
38
|
M 5
|
M 5
|
25
|
8
|
8
|
2.5
|
27
|
10
|
|
GN 473-B15-ELS
|
B 15
|
20
|
41
|
45
|
M 6
|
M 6
|
30
|
10
|
10
|
4
|
32
|
12
|
|
GN 473-B15-MT
|
B 15
|
20
|
41
|
45
|
M 6
|
M 6
|
30
|
10
|
10
|
4
|
32
|
12
|
|
GN 473-B16-ELS
|
B 16
|
20
|
41
|
45
|
M 6
|
M 6
|
31
|
10
|
10
|
4
|
32
|
-
|
|
GN 473-B16-MT
|
B 16
|
20
|
41
|
45
|
M 6
|
M 6
|
31
|
10
|
10
|
4
|
32
|
-
|
|
GN 473-B20-ELS
|
B 20
|
25
|
41
|
50
|
M 6
|
M 6
|
35
|
12.5
|
12.5
|
6.5
|
36
|
16
|
|
GN 473-B20-MT
|
B 20
|
25
|
41
|
50
|
M 6
|
M 6
|
35
|
12.5
|
12.5
|
6.5
|
36
|
16
|
Aluminium
- matt, gleitgeschliffen MT
- eloxiert, schwarz ELS
Zylinderschraube DIN 912
Edelstahl nichtrostend, 1.4301

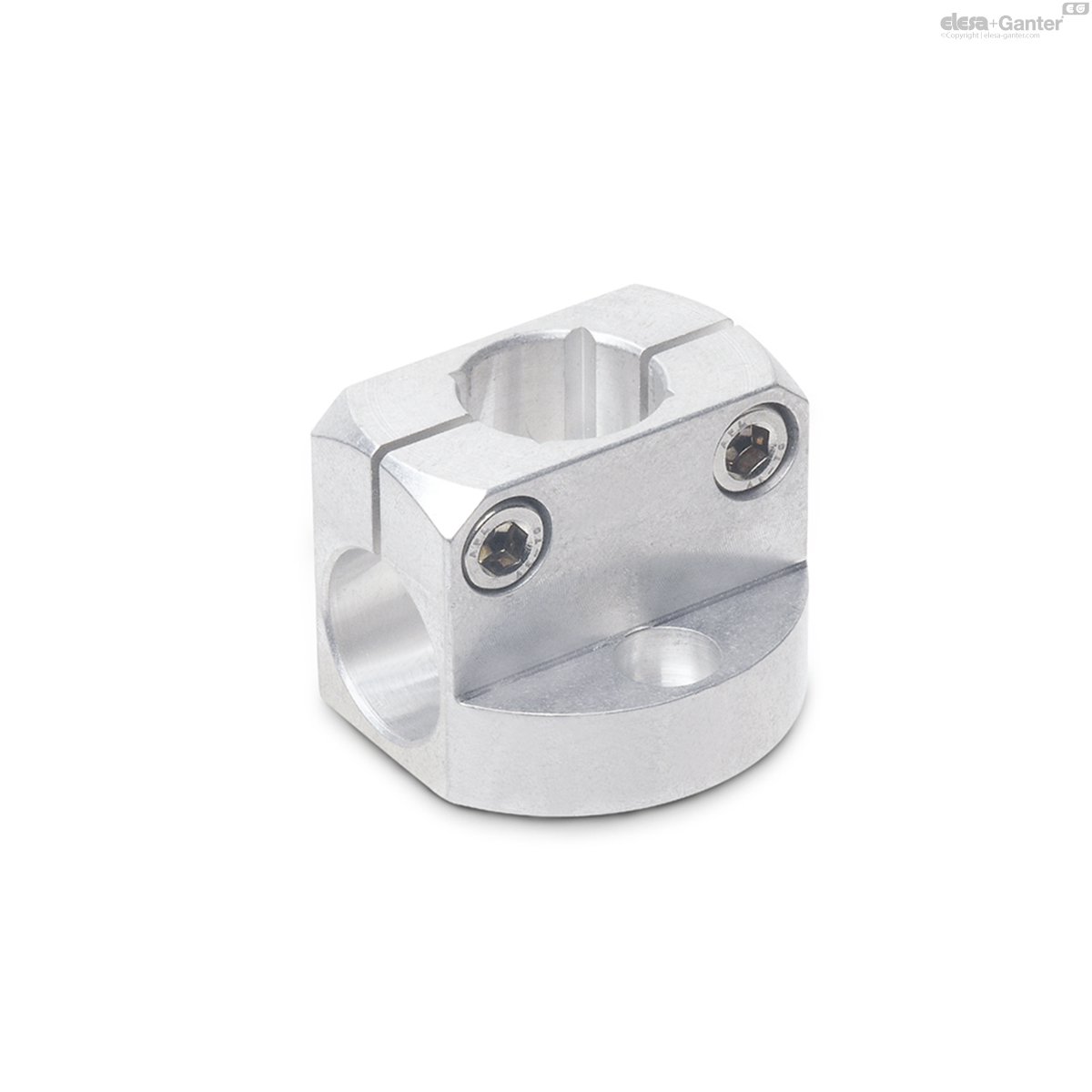

Die Fuß-Klemmhalter GN 473 verfügen über eine waagrechte und senkrechte Klemmbohrung, wobei die senkrechte Klemmbohrung zusätzlich mit einem Vierkant ausgestattet ist.
Der Bohrungsabstand m der Fuß-Klemmhalter GN 473 ist abgestimmt auf Klemmhalter GN 477 und Flanschbolzen GN 480 sowie auf Haltemagnete GN 51.6
Die Klemmschraube ist in der Standardausführung eine Zylinderschraube mit Innensechskant DIN 912. Sie kann ersetzt werden durch einen verstellbaren Klemmhebel GN 511 (siehe Maßtabelle)
- Laschengelenksets GN 511
