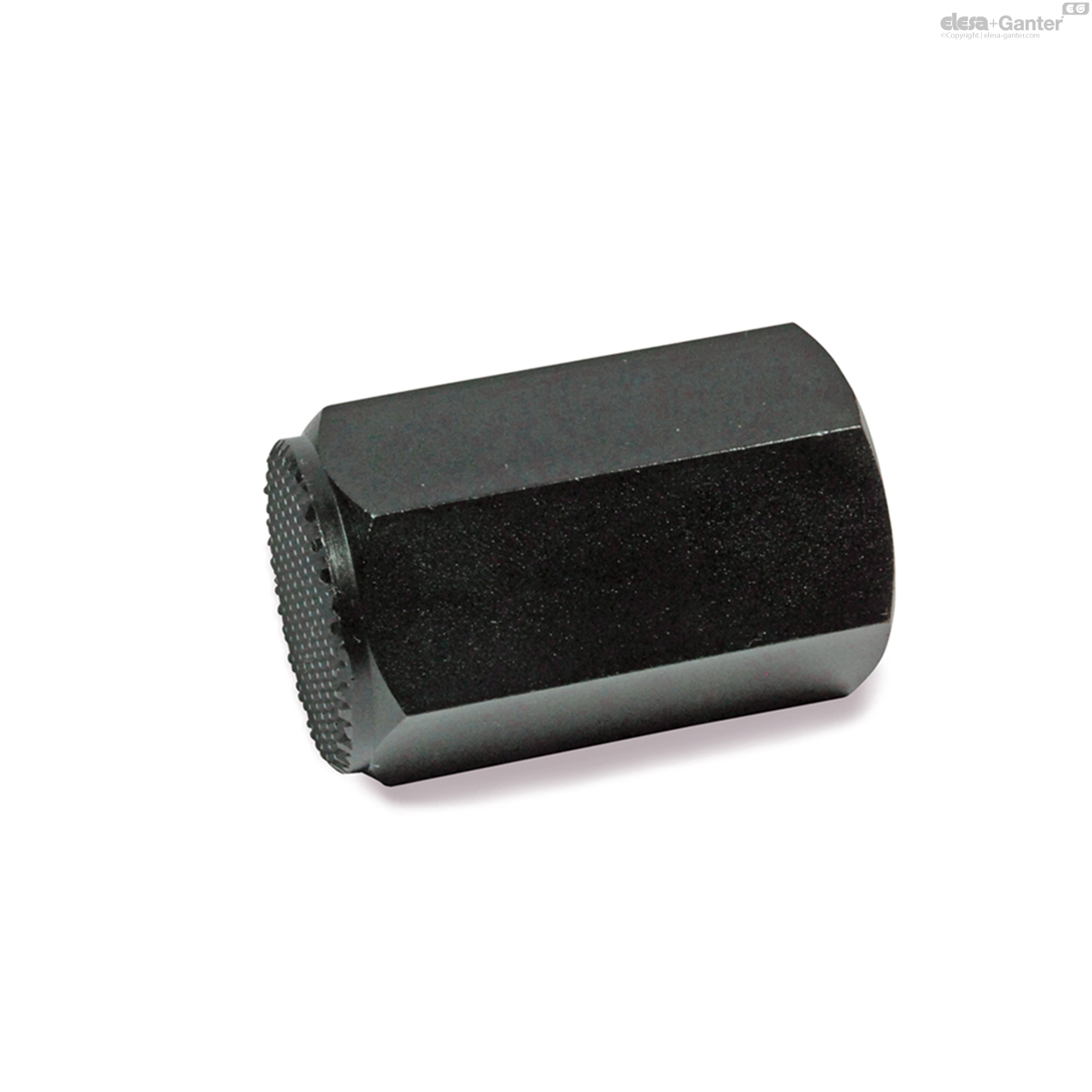

409.2-30-M10-B GN 409.2 Positionier-Elemente

409.2-30-M10-B

GN 409.2 Positionier-Elemente

mit Innengewinde
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 409.2

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 409.2-30-M10-B
h ±0.01
30
d1
M 10
d2
19
t min.
15
A/F
19
e
21.9
61

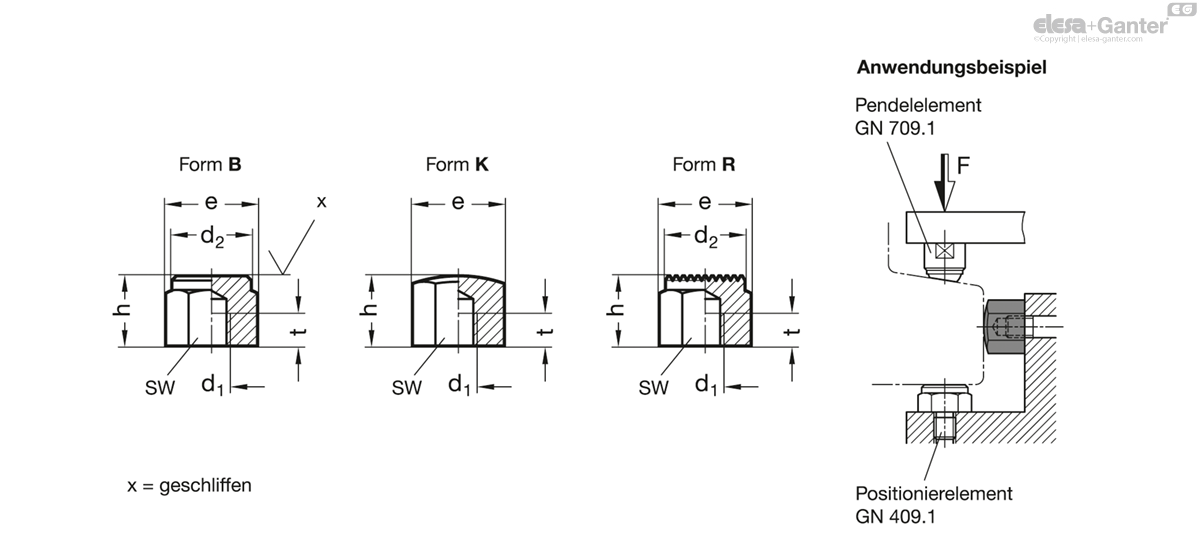

409.2-30-M10-B drawing

Form

  • B: Druckfläche plan
  • K: Druckfläche gewölbt
  • R: Druckfläche geriffelt

Stahl

  • gehärtet
  • brüniert

Positionierelemente GN 409.2 mit Innengewinde werden als Auflagen, Anschläge und Druckstücke verwendet.
