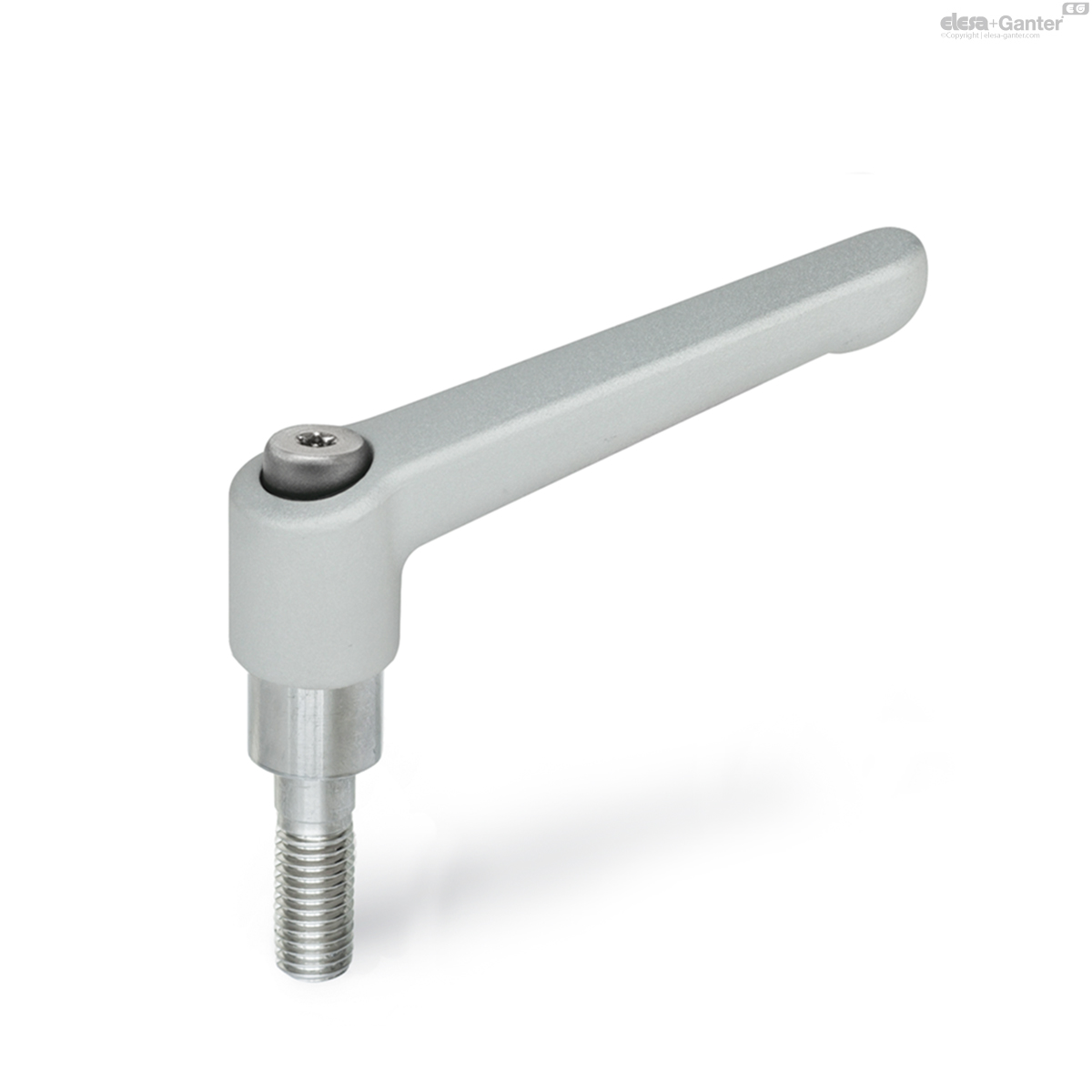

911-78-M10-35-SR
GN 911 Verstellbare Klemmhebel
für Rohr-Klemmverbinder / Verfahrschlitten
Auf Lager Alle Größen und Varianten von GN 911
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 911-78-M10-35-SR
- l1
- 78
- d1
- M 10
- l2
- 35
- d2
- 16
- h1
- 16
- h2 ≈
- 50
- 166
Griffkörper
Zink-Druckguss
kunststoffbeschichtet
silber, RAL 9006, strukturmatt SR
Schraubeneinsatz und Halteschraube
Edelstahl 1.4305
Verstellbare Klemmhebel GN 911 ersetzen die Innensechskantschrauben DIN 912 bei Rohr-Klemmverbindern und Verfahrschlitten.
In den Maßtabellen der Klemmverbinder und der Verfahrschlitten ist für jede Schraubstelle eine Empfehlung für den passenden Klemmhebel angegeben.
