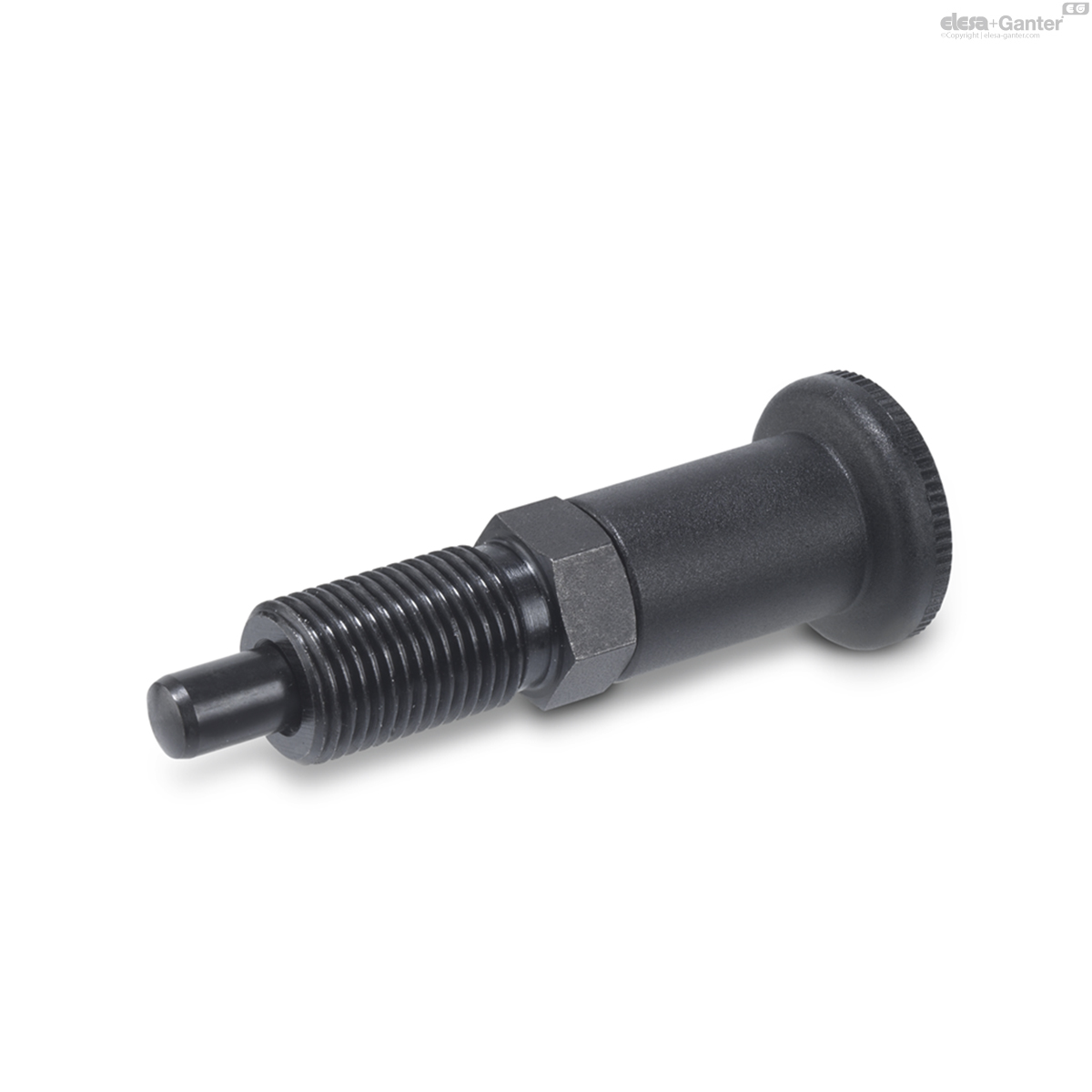

817.2-8-8-C
GN 817.2 Stahl
Stahl / Edelstahl, mit langem Kunststoff Knopf, mit und ohne Rastsperre
Lt: 1-2 Wochen Alle Größen und Varianten von GN 817.2
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- GN 817.2-8-8-C
- d1 Pin -0.05/-0.10
Bore
H7 - 8
- l1 min.
- 8
- d2
- M 16 x 1.5
- d3
- 28
- k
- 36
- l2
- 70
- l3
- 26
- l4
- 8
- A/F
- 17
- Spring load in N ≈
initial - 8.5
- Spring load in N ≈
end - 26
- 68

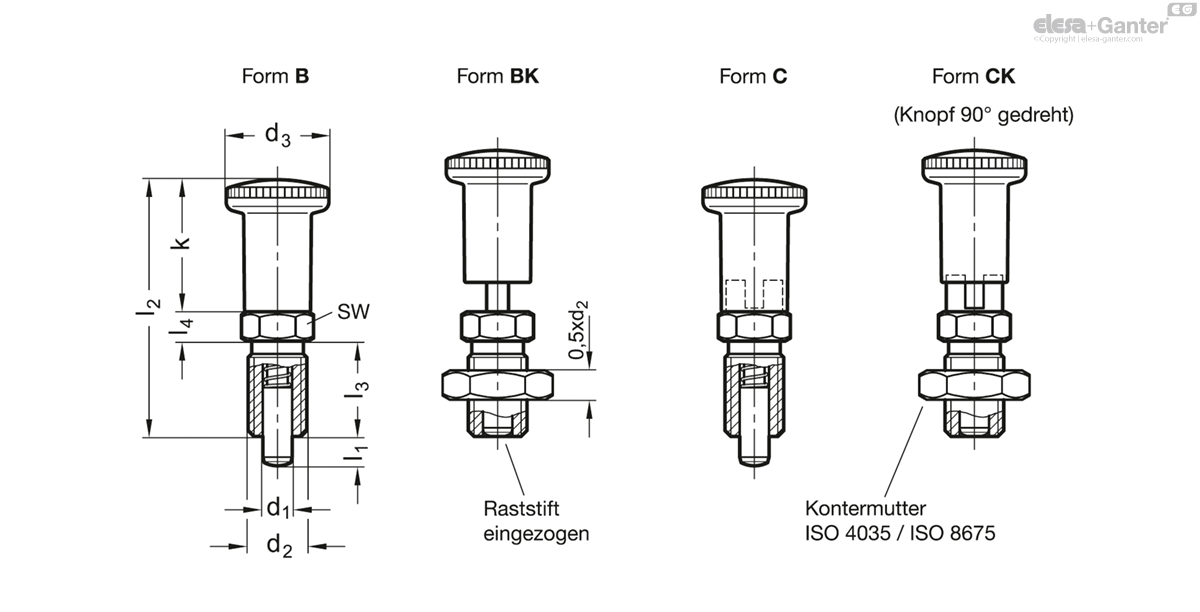

Form
- B: ohne Rastsperre, ohne Kontermutter
- BK: ohne Rastsperre, mit Kontermutter
- C: mit Rastsperre, ohne Kontermutter
- CK: mit Rastsperre, mit Kontermutter
Ausführung in Stahl
- brüniert
- Raststift gehärtet
Ausführung in Edelstahl nichtrostend NI
- 1.4305
- Raststift chemisch vernickelt
Knopf Kunststoff Thermoplast (Polyamid PA)
- schwarz, matt
- nicht demontierbar
Rastbolzen GN 817.2 entsprechen GN 817 , jedoch haben sie einen längeren Bedienknopf. , jedoch haben sie einen längeren Bedienknopf.
Form C / CK wird eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Einziehen des Stiftes um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.
