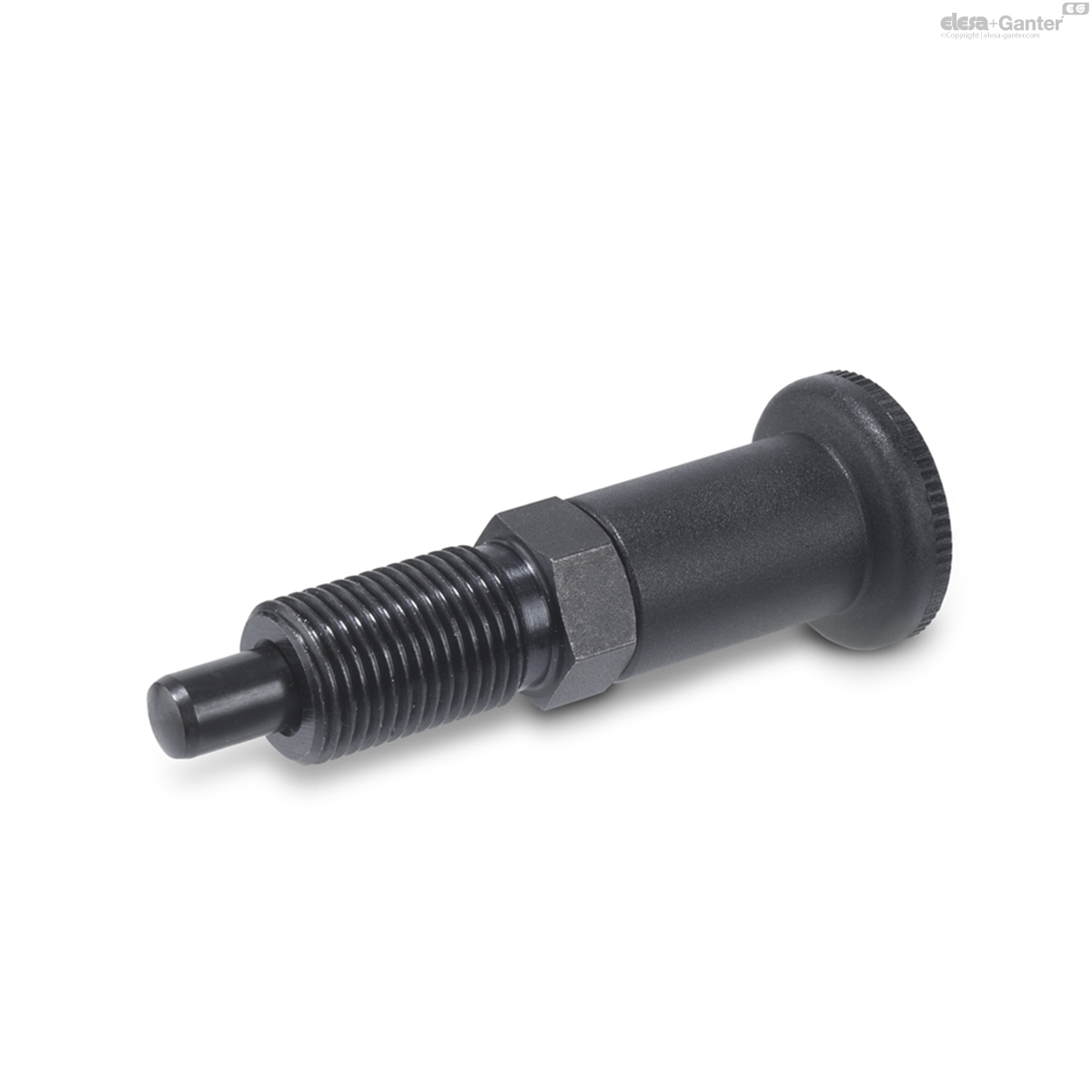

GN 817.2Rastbolzen

Stahl

Stahl / Edelstahl, mit langem Kunststoff Knopf, mit und ohne Rastsperre

  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png
Stahl
Stahl
Stahl
GN 817.2
Stahl
Edelstahl
GN 817.2-NI
Edelstahl

GN 817.2

Katalog
d1 Pin -0.05/-0.10
Bore
H7
l1 min.
d2
d3
k
l2
l3
l4
A/F
Spring load in N ≈
initial
Spring load in N ≈
end
4
4
M 8 x 1
16
21
42
16
5
10
4.5
12
14
4
4
M 8 x 1
16
21
42
16
5
10
4.5
12
18
4
4
M 8 x 1
16
21
42
16
5
10
4.5
12
15
4
4
M 8 x 1
16
21
42
16
5
10
4.5
12
19
4
6
M 8 x 1
16
21
42
16
5
10
4
12.5
15
4
6
M 8 x 1
16
21
42
16
5
10
4
12.5
11
4
6
M 8 x 1
16
21
42
16
5
10
4
12.5
16
4
6
M 8 x 1
16
21
42
16
5
10
4
12.5
12
5
5
M 10 x 1
19
24
48
18
6
12
5
15
34
5
5
M 10 x 1
19
24
48
18
6
12
5
15
26
5
5
M 10 x 1
19
24
48
18
6
12
5
15
35
5
5
M 10 x 1
19
24
48
18
6
12
5
15
25
5
8
M 10 x 1
19
24
48
18
6
12
5
18
35
5
8
M 10 x 1
19
24
48
18
6
12
5
18
33
5
8
M 10 x 1
19
24
48
18
6
12
5
18
24
5
8
M 10 x 1
19
24
48
18
6
12
5
18
26
6
6
M 12 x 1.5
23
30
58
22
6
14
6.5
19
32
6
6
M 12 x 1.5
23
30
58
22
6
14
6.5
19
46
6
6
M 12 x 1.5
23
30
58
22
6
14
6.5
19
44
6
6
M 12 x 1.5
23
30
58
22
6
14
6.5
19
34
6
9
M 12 x 1.5
23
30
58
22
6
14
6
25
32
6
9
M 12 x 1.5
23
30
58
22
6
14
6
25
35
6
9
M 12 x 1.5
23
30
58
22
6
14
6
25
44
6
9
M 12 x 1.5
23
30
58
22
6
14
6
25
47
8
8
M 16 x 1.5
28
36
70
26
8
17
8.5
26
88
8
8
M 16 x 1.5
28
36
70
26
8
17
8.5
26
83
8
8
M 16 x 1.5
28
36
70
26
8
17
8.5
26
68
8
8
M 16 x 1.5
28
36
70
26
8
17
8.5
26
63
8
12
M 16 x 1.5
28
36
70
26
8
17
8.5
28
91
8
12
M 16 x 1.5
28
36
70
26
8
17
8.5
28
64
8
12
M 16 x 1.5
28
36
70
26
8
17
8.5
28
84
8
12
M 16 x 1.5
28
36
70
26
8
17
8.5
28
71
10
12
M 16 x 1.5
28
36
70
26
8
17
9.5
38
63
10
12
M 16 x 1.5
28
36
70
26
8
17
9.5
38
83
10
12
M 16 x 1.5
28
36
70
26
8
17
9.5
38
71
10
12
M 16 x 1.5
28
36
70
26
8
17
9.5
38
91
12
15
M 20 x 1.5
28
36
79
33
10
22
11.5
40
119
12
15
M 20 x 1.5
28
36
79
33
10
22
11.5
40
131
12
15
M 20 x 1.5
28
36
79
33
10
22
11.5
40
167
12
15
M 20 x 1.5
28
36
79
33
10
22
11.5
40
155

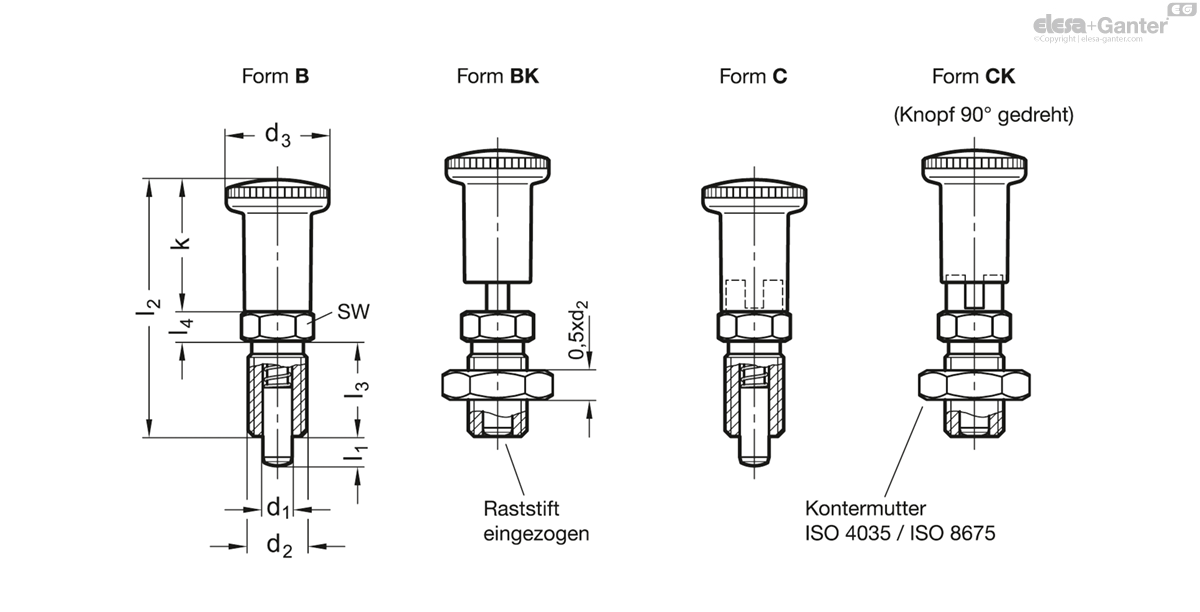

Form

  • B: ohne Rastsperre, ohne Kontermutter
  • BK: ohne Rastsperre, mit Kontermutter
  • C: mit Rastsperre, ohne Kontermutter
  • CK: mit Rastsperre, mit Kontermutter

Ausführung in Stahl

  • brüniert
  • Raststift gehärtet

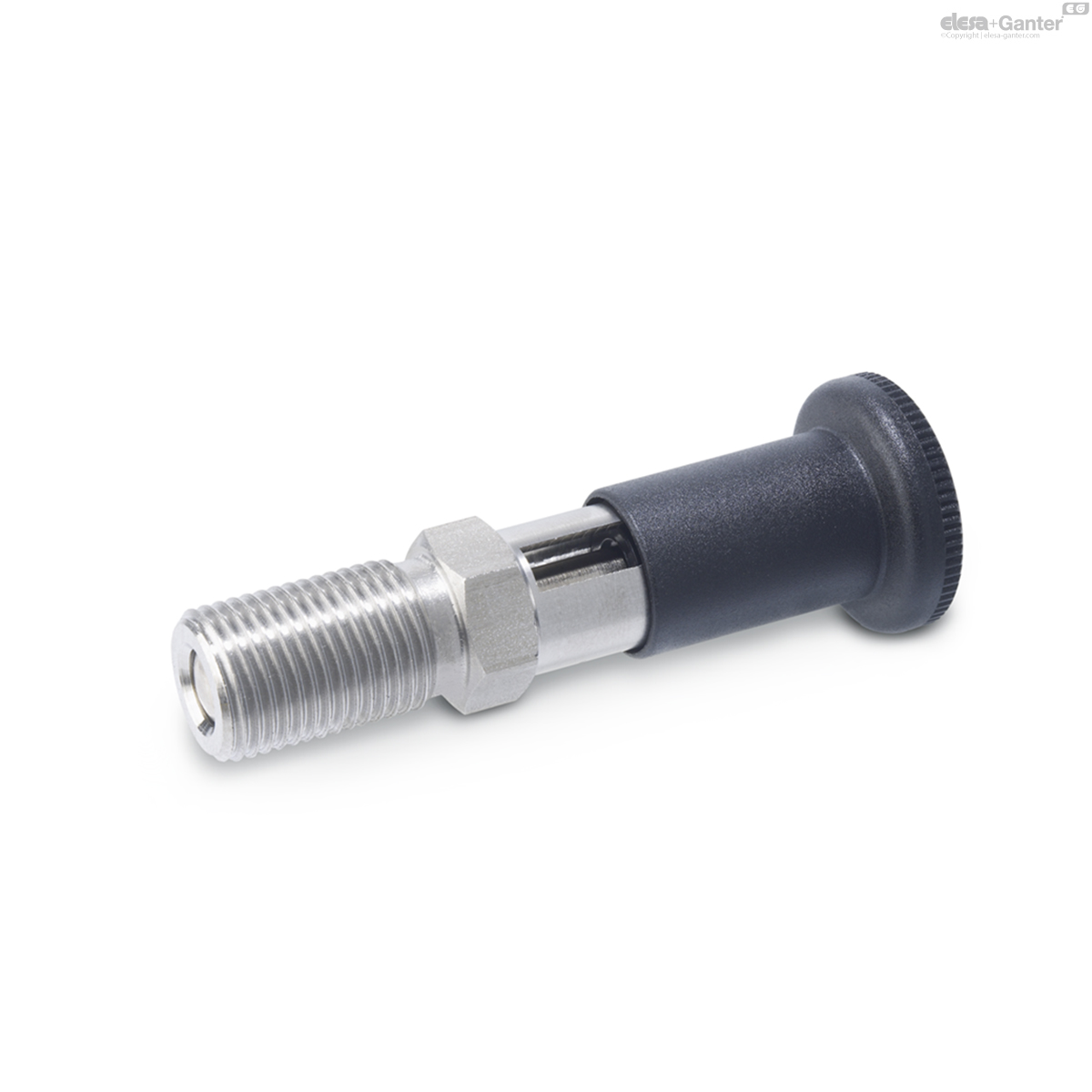

Ausführung in Edelstahl nichtrostend NI

  • 1.4305
  • Raststift chemisch vernickelt

Knopf Kunststoff Thermoplast (Polyamid PA)

  • schwarz, matt
  • nicht demontierbar

Rastbolzen GN 817.2 entsprechen GN 817 , jedoch haben sie einen längeren Bedienknopf. , jedoch haben sie einen längeren Bedienknopf.

Form C / CK wird eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Einziehen des Stiftes um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.

Verwandte Produkte
Distanzringe

GN 609.5

Distanzringe Edelstahl, für Rastbolzen- / Rastriegel-Montage
Stahl, mit Kunststoff-Knopf

GN 817-ST

Rastbolzen Stahl / Edelstahl, mit und ohne Rastsperre
Stahl

GN 817.4

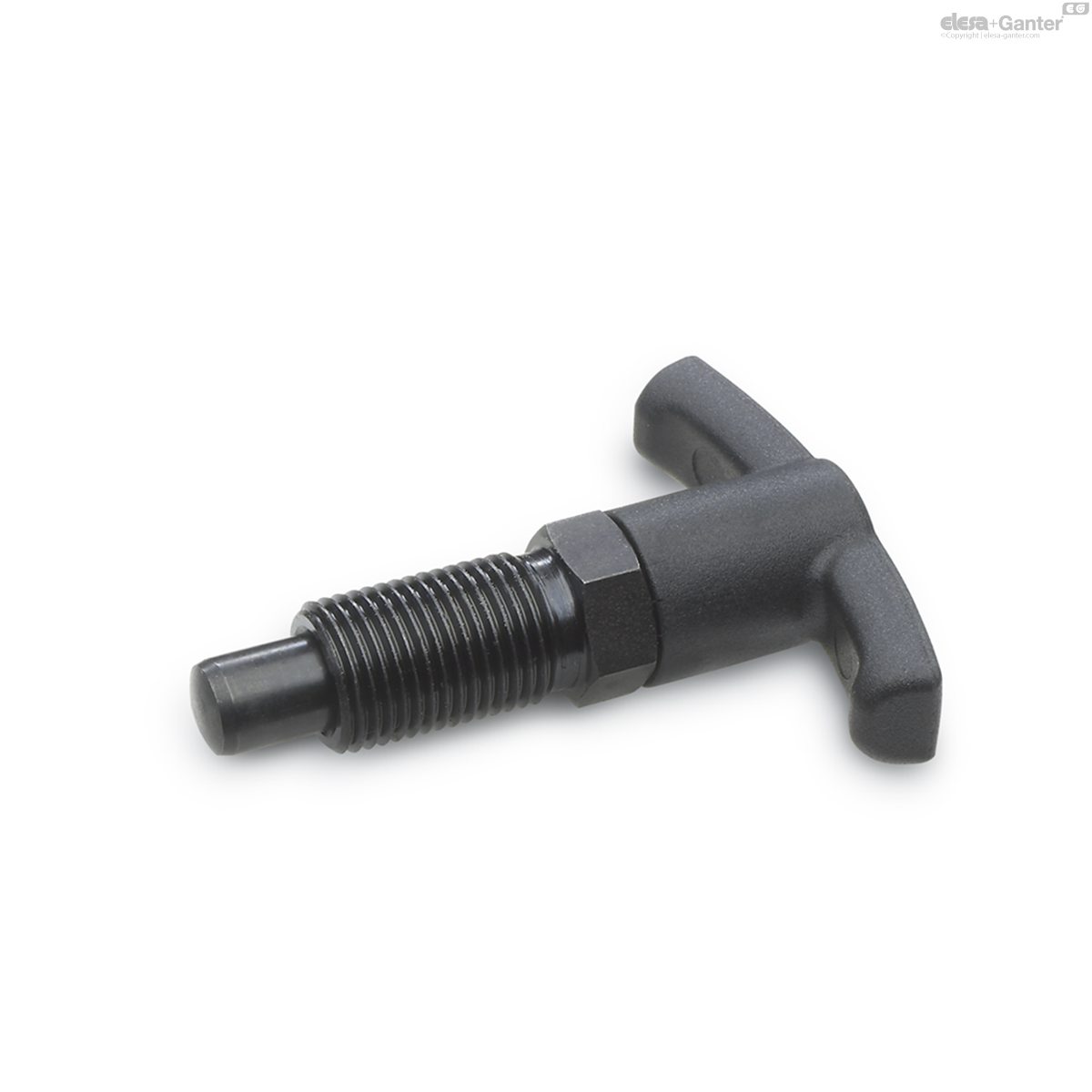

Rastbolzen Stahl / Edelstahl, mit T-Griff, mit und ohne Rastsperre
