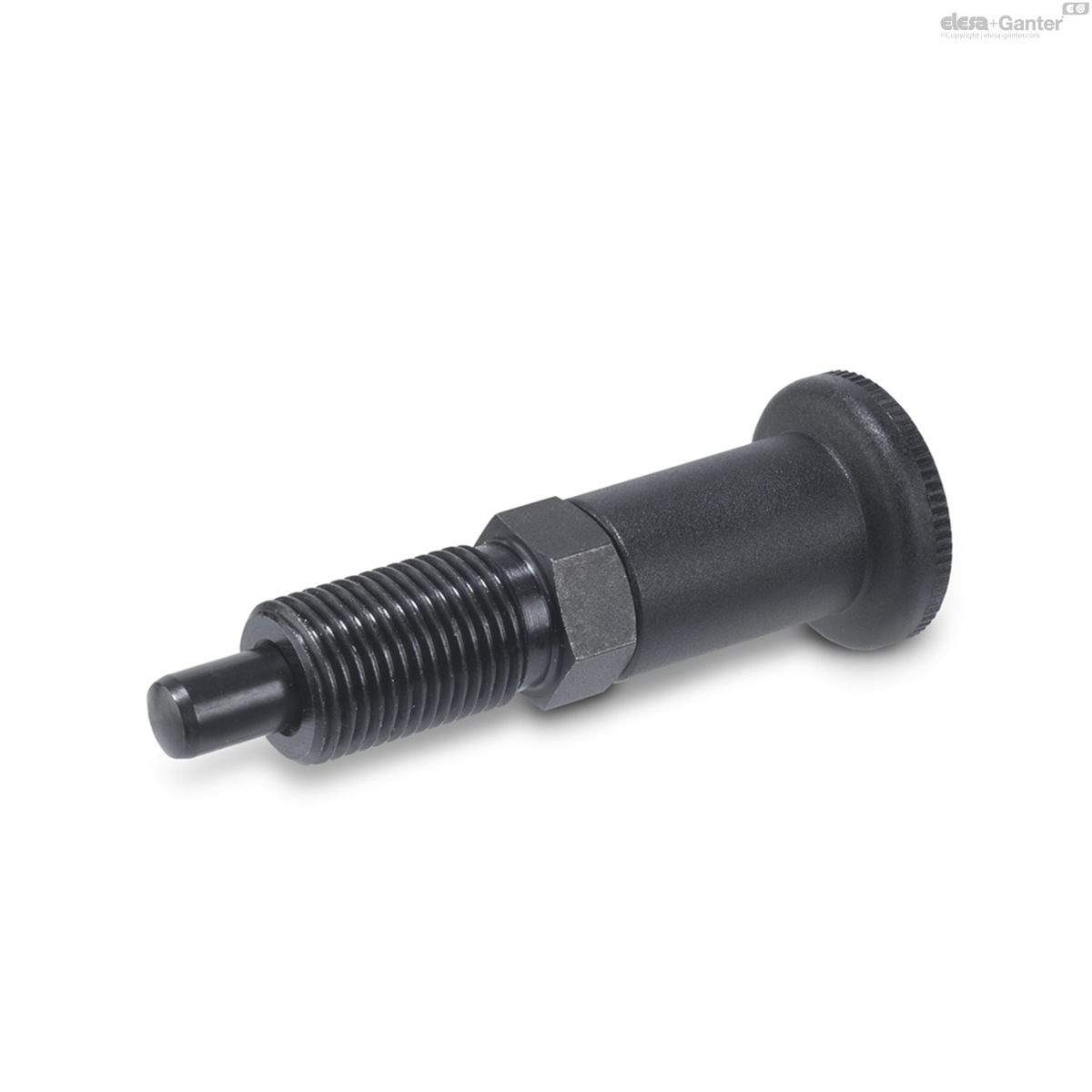

817.2-6-9-C GN 817.2 Stahl

817.2-6-9-C

GN 817.2 Stahl

Stahl / Edelstahl, mit langem Kunststoff Knopf, mit und ohne Rastsperre
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 817.2

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 817.2-6-9-C
d1 Pin -0.05/-0.10
Bore
H7
6
l1 min.
9
d2
M 12 x 1.5
d3
23
k
30
l2
58
l3
22
l4
6
A/F
14
Spring load in N ≈
initial
6
Spring load in N ≈
end
25
35
817.2-6-9-C drawing

Form

  • B: ohne Rastsperre, ohne Kontermutter
  • BK: ohne Rastsperre, mit Kontermutter
  • C: mit Rastsperre, ohne Kontermutter
  • CK: mit Rastsperre, mit Kontermutter

Ausführung in Stahl

  • brüniert
  • Raststift gehärtet

Ausführung in Edelstahl nichtrostend NI

  • 1.4305
  • Raststift chemisch vernickelt

Knopf Kunststoff Thermoplast (Polyamid PA)

  • schwarz, matt
  • nicht demontierbar

Rastbolzen GN 817.2 entsprechen GN 817 , jedoch haben sie einen längeren Bedienknopf. , jedoch haben sie einen längeren Bedienknopf.

Form C / CK wird eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Einziehen des Stiftes um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.
