771.1-10-28-12 GN 771.1 Positionierstifte

771.1-10-28-12

GN 771.1 Positionierstifte

zylindrisch, für Positionierbuchsen DIN 172 / DIN 179
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 771.1

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 771.1-10-28-12
d p6/h6
10
l1
28
l2
12
l3
2
15

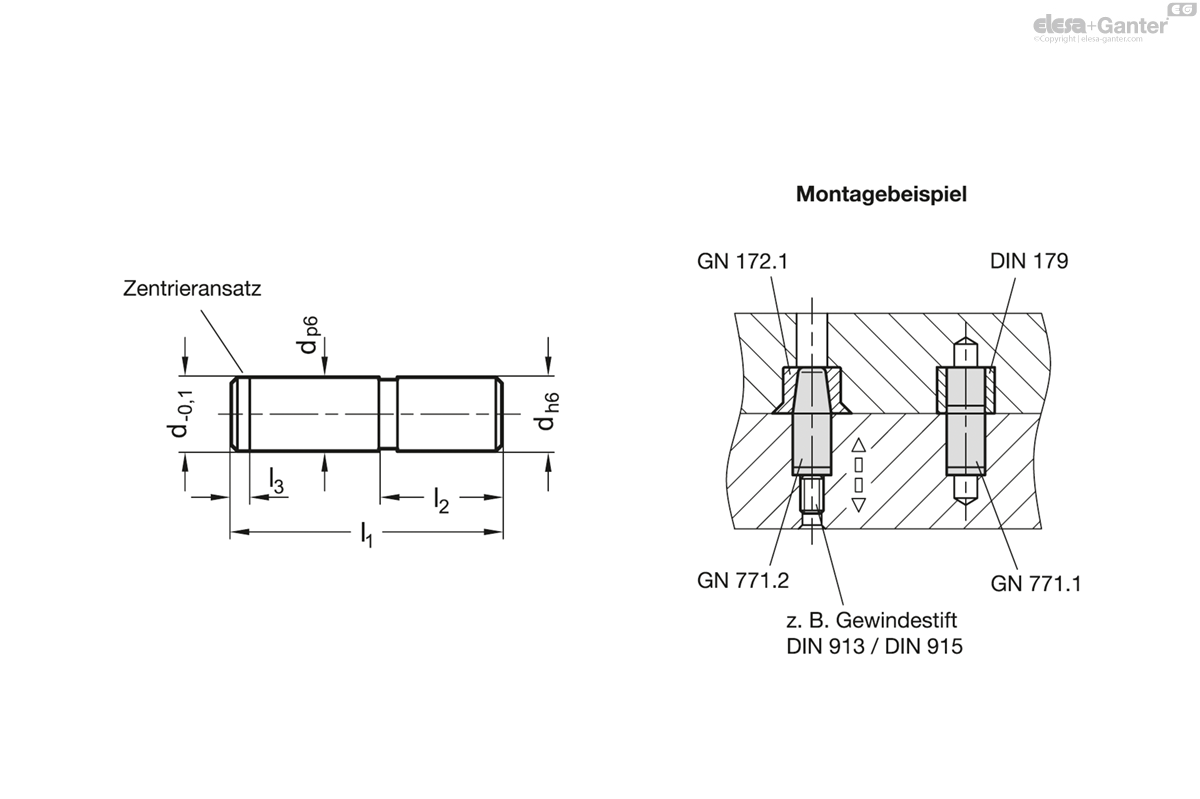

771.1-10-28-12 drawing

Stahl

  • gehärtet (HRC 60 ±2)
  • Passmaße dp6 / dh6 geschliffen

Positionierstifte GN 771.1 werden in der Regel eingesetzt in Verbindung mit DIN 172 / DIN 179  Positionierbuchsen.

Die Wellentoleranz p6 gewährleistet in einer Aufnahmebohrung H7 eine einwandfreie Presspassung. Der Ansatz l3 erleichtert die Montage.
