441-40-G1-1-SW

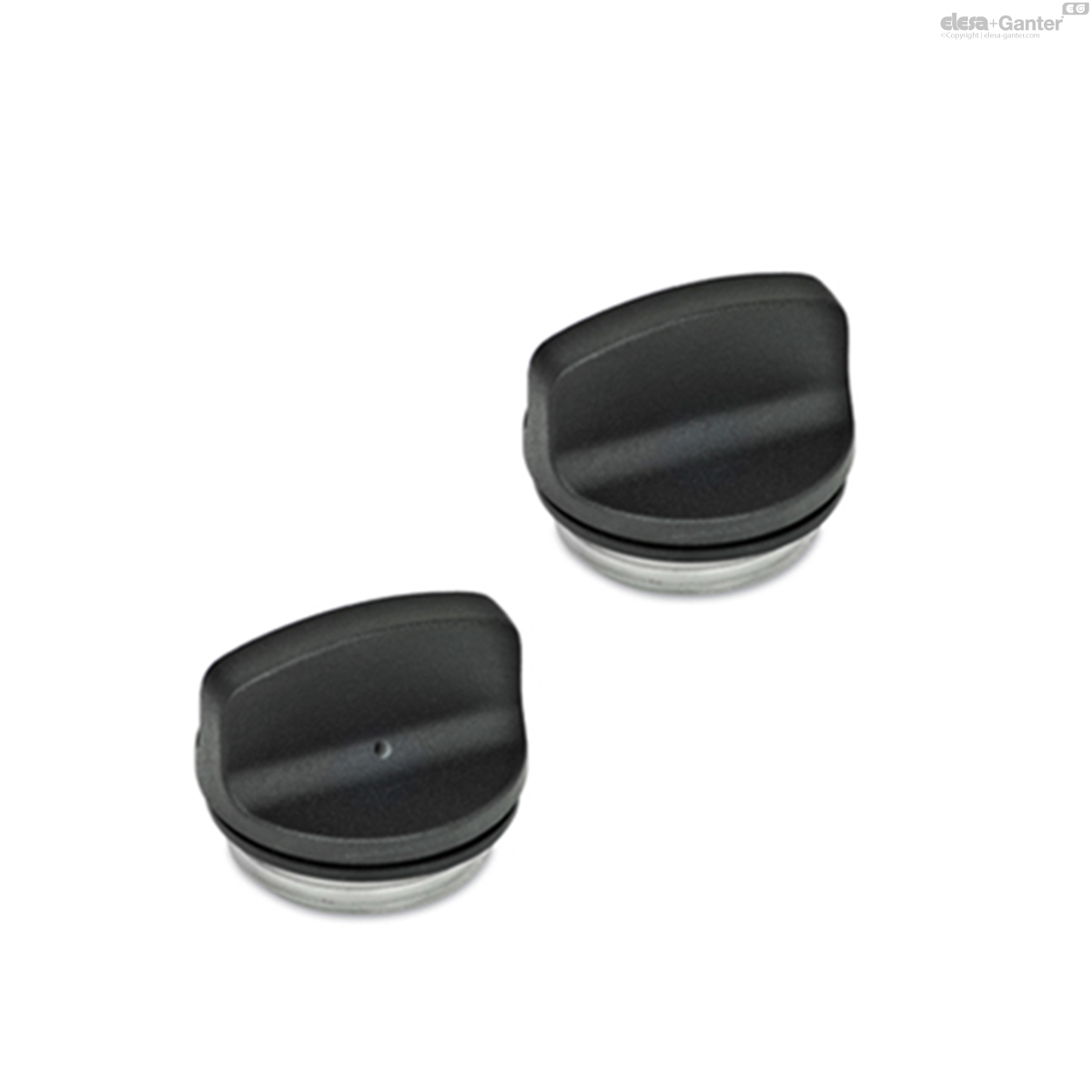

GN 441 Verschlussschrauben
beständig bis 100° C
Lt: 1-2 Wochen Alle Größen und Varianten von GN 441
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt

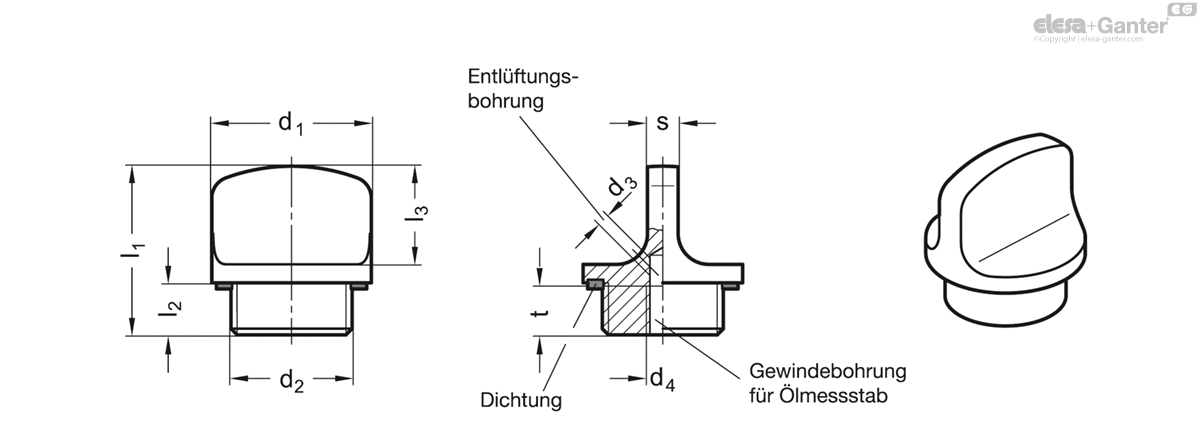

Technische Daten
- Katalog
- GN 441-40-G1-1-SW
- d1
- 40
- d2
- G 1
- d4
- M 5
- l1 ±0.5
- 32.5
- l2
- 11
- l3
- 18
- s
- 7
- t min.
- 8
- 48
Kennziffer
- 1: ohne Entlüftungsbohrung
- 2: mit Entlüftungsbohrung
Aluminium
kunststoffbeschichtet
schwarz, RAL, 9005, matt SW
blank BL
durch Gleitschliff behandelte Oberfläche
temperaturbeständig bis zu 100 °C
Dichtung Gummi NBR (Perbunan)
Verschlussschrauben GN 441 sind mit dem Außendurchmesser d1 auf Einschraublöcher für Rohrverschraubungen DIN 3852 abgestimmt.
Der Dichtungsring ist in einem radialen und planseitigen Einstich eingebettet. Dadurch ist die Dichtung nicht verlierbar und kann beim Anziehen nicht herausgequetscht werden.
- Verschlussschrauben mit Ölmessstab
