412.2-M12X1,5-B6,2 GN 412.2 Positionierbuchsen

412.2-M12X1,5-B6,2

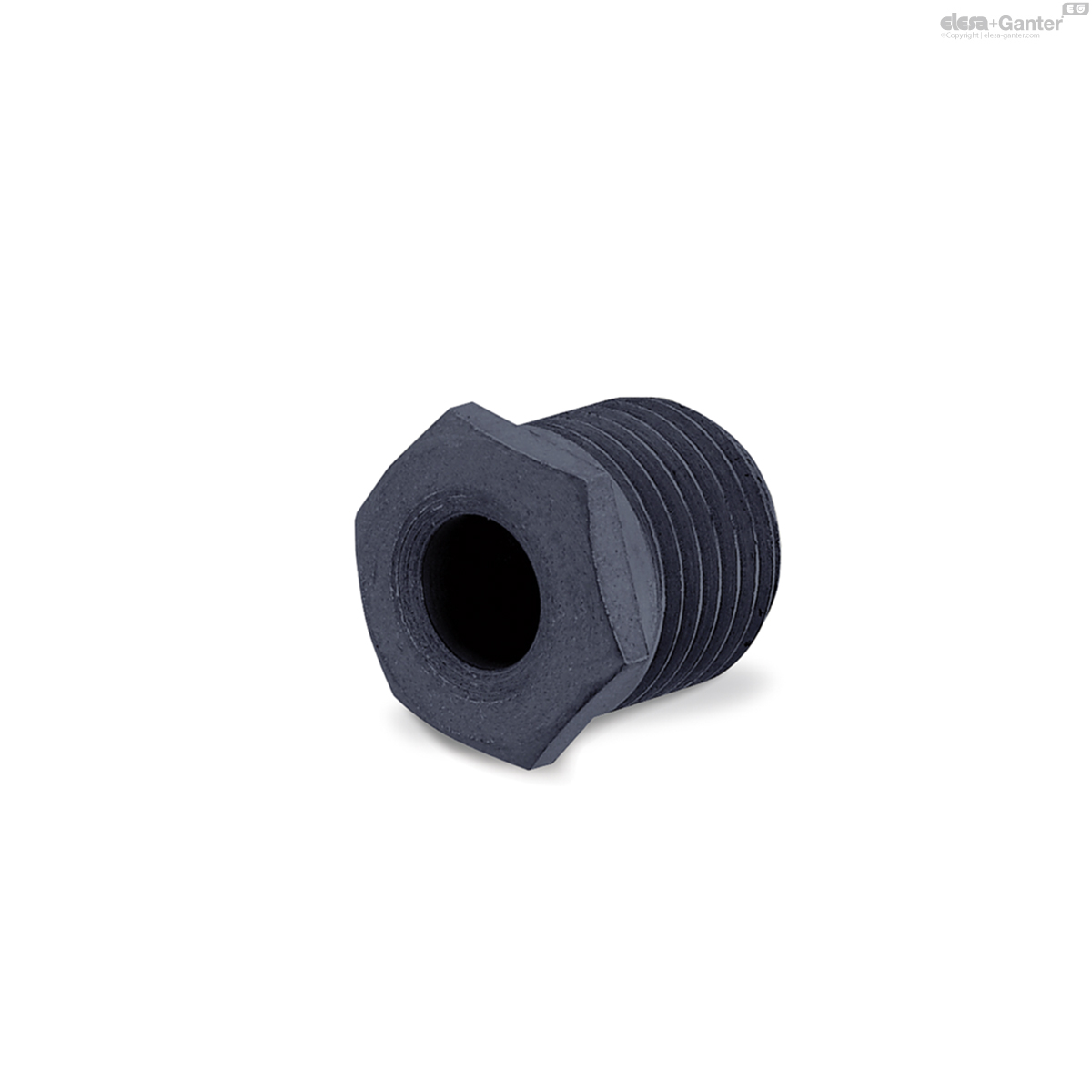

GN 412.2 Positionierbuchsen

für Rastbolzen- / Rastriegel-Montage
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 412.2

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 412.2-M12x1,5-B6,2
d1
M 12 x 1.5
d2 +0.1
B 6.2
d3 -0.05
12
l1 -0.2
10
l2
13
A/F
13
9

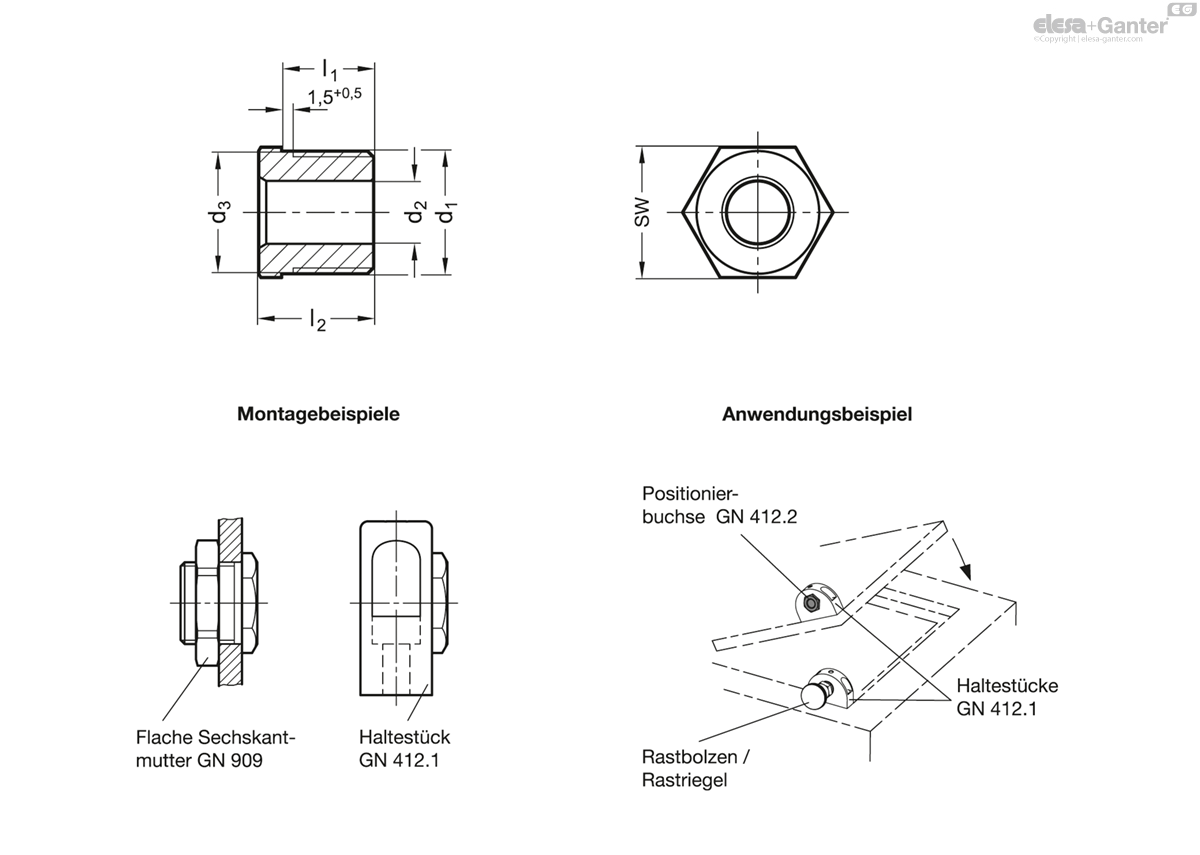

412.2-M12X1,5-B6,2 drawing

Stahl

  • gehärtet
  • brüniert

Positionierbuchsen GN 412.2 werden in Verbindung mit Rastbolzen / Rastriegeln eingesetzt.

Die Gewinde sind abgestimmt auf Haltestücke GN 412.1 und GN 612.1.
