992-V45-M12

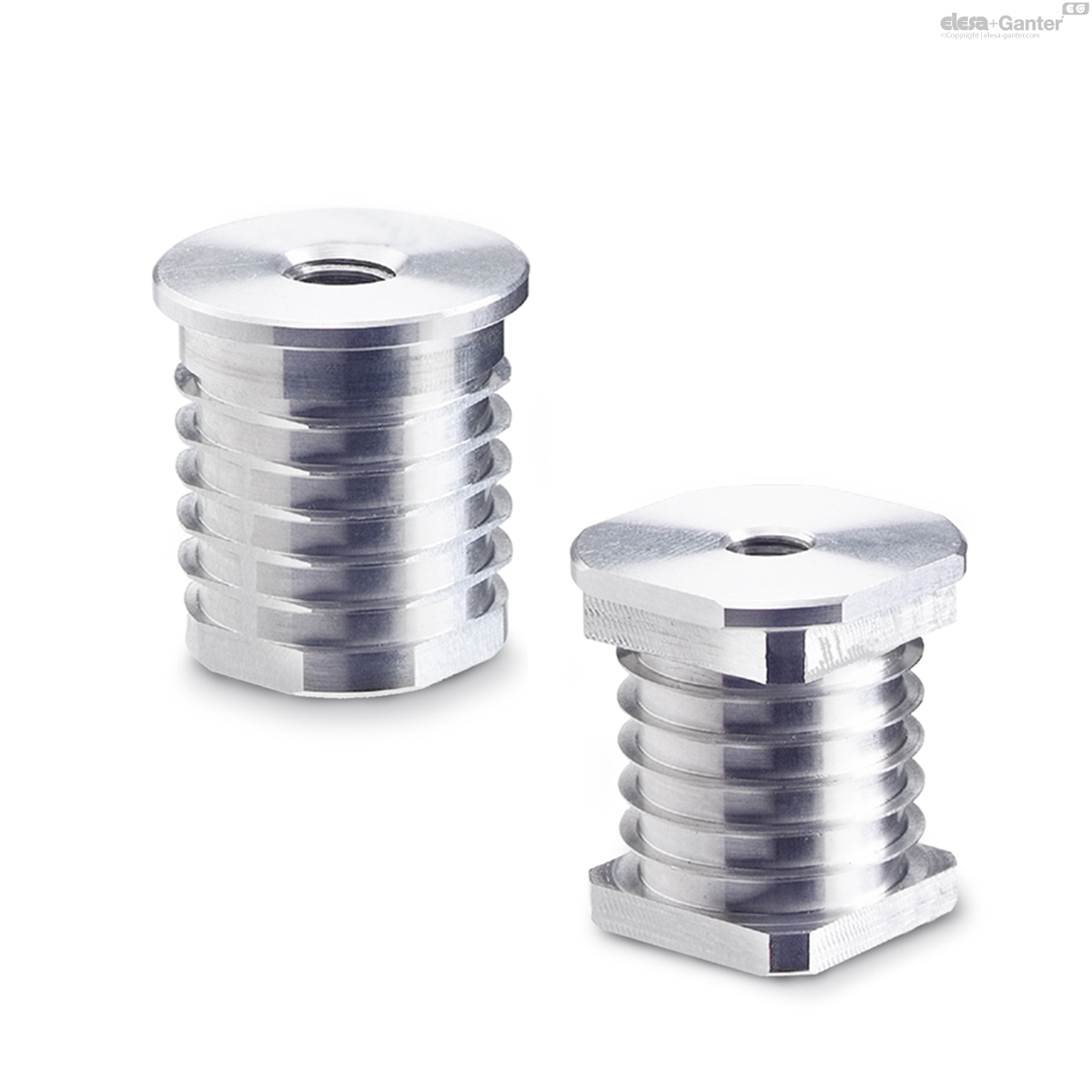

GN 992 Einsteckbuchsen
Aluminium, für Konstruktionsrohre
Lt: 1-2 Wochen Alle Größen und Varianten von GN 992
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt

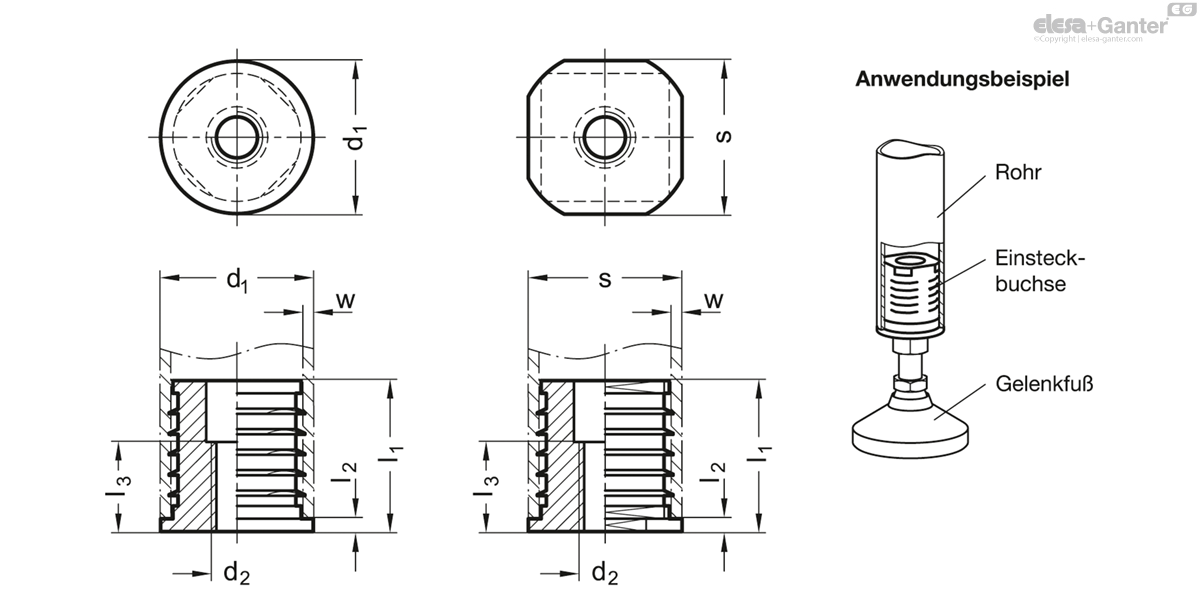

Technische Daten
- Katalog
- GN 992-V45-M12
- s
- V 45
- d2
- M 12
- l1
- 45.5
- l2
- 2.5
- l3 +0.5
- 30
- w
- 3
- Für Rohre
GN 990 - V 45
- 165
Aluminium
blank
Einsteckbuchsen GN 992 werden durch Einschlagen mittels Schonhammer montiert. Die Lamellen überbrücken dabei eine Fertigungstoleranz des Innendurchmessers bzw. Innenvierkants von ±0,5 mm. Dadurch wird die Montage von Schrauben in Rohren ermöglicht.
Die Abmessungen sind an Konstruktionsrohre GN 990 , angelehnt, jedoch wird eine Überprüfung der Toleranzlage des Rohrs empfohlen.
