99-160-M20-N
DIN 99 Stahl
Stahl / Edelstahl
Lt: 1-2 Wochen Alle Größen und Varianten von DIN 99
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt
Technische Daten
- Katalog
- DIN 99-160-M20-N
- d1
- M 20
- b
- 30
- d3
- 25
- d4 ≈
- 29.5
- d5 -0.2
- 40
- h ≈
- 76
- l2 ≈
- 152
- 570

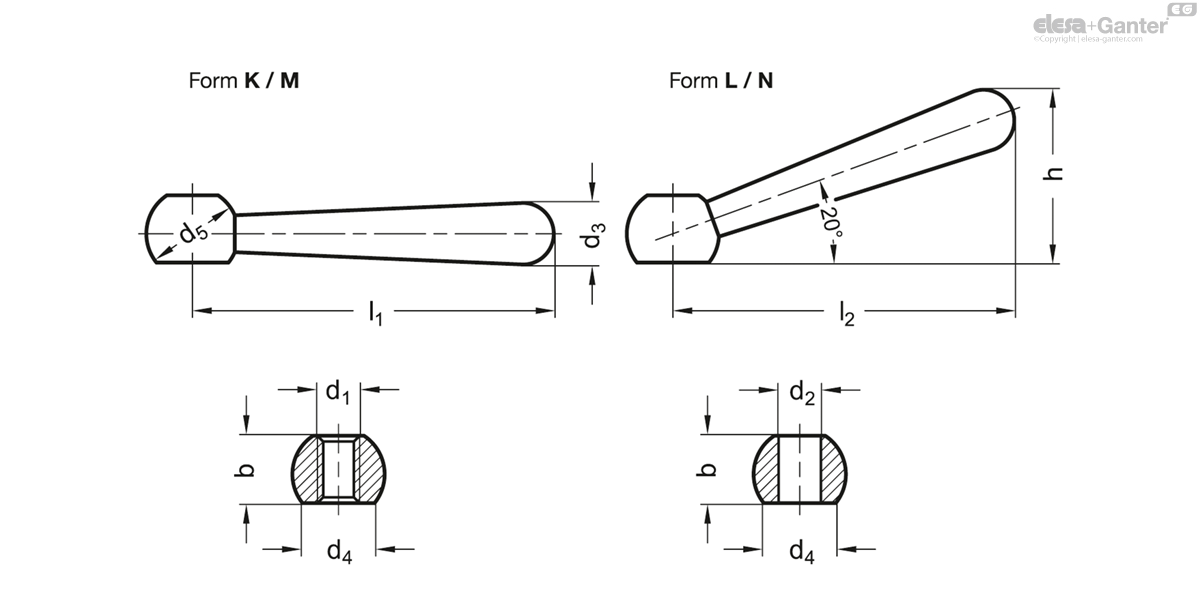

Form
- K*: Griff gerade mit Bohrung H7 (nur l1 = 50 bis 160)
- M*: Griff gerade mit Gewinde (nur l1 = 50 bis 160)
- L: Griff schräg mit Bohrung H7
- N: Griff schräg mit Gewindebohrung
* nur Stahl Ausführung
Ausführung in Stahl
- gedreht
- brüniert
Ausführung in Edelstahl
Edelstahl 1.4305 NI
matt gestrahlt
Das amtliche Normblatt sieht noch die Größen 40 - M5 / B5 vor.
Edelstahl-Kegelgriffe mit geradem Griff
