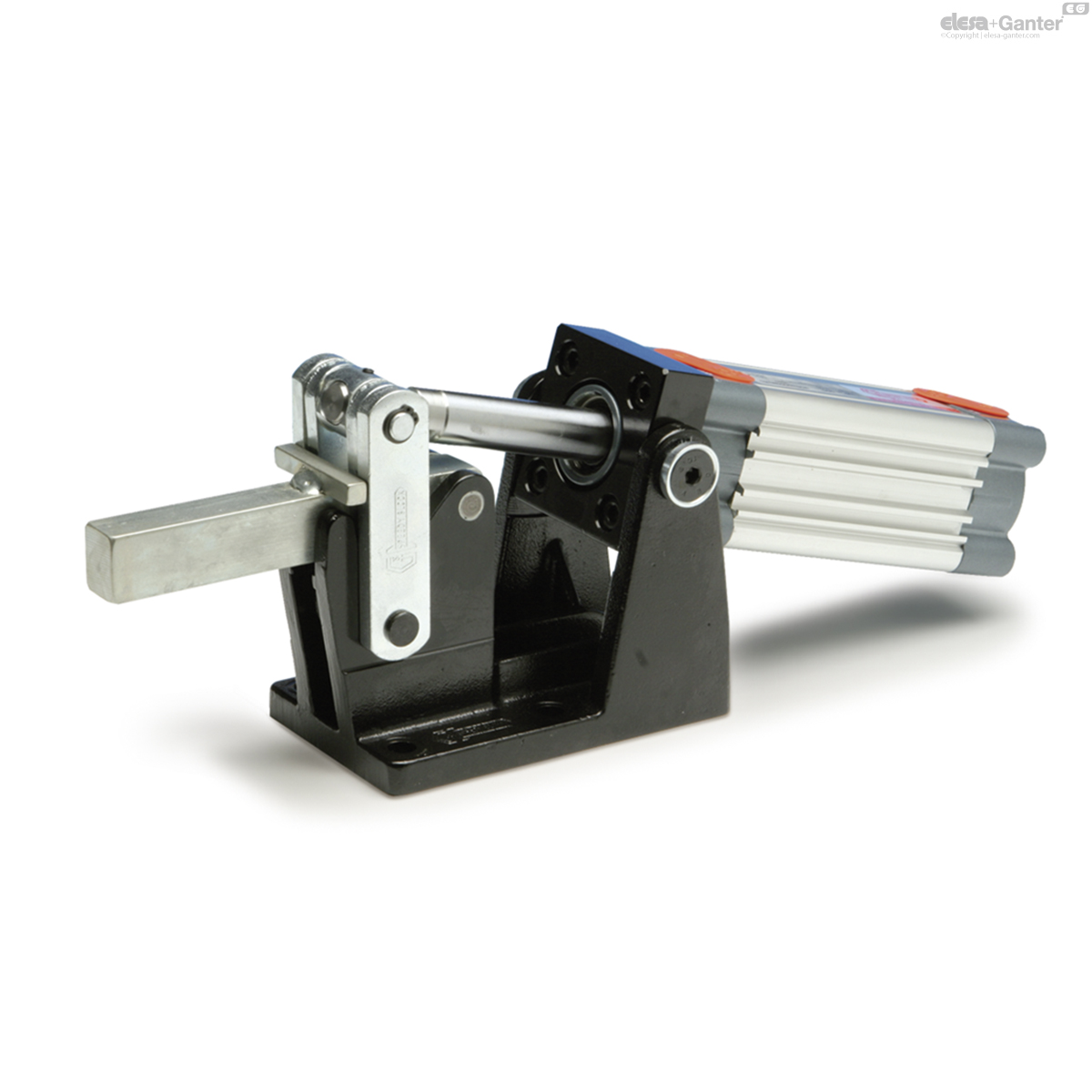

GN 861 Schnellspanner
Lt: 1-2 Wochen Alle Größen und Varianten von GN 861
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen

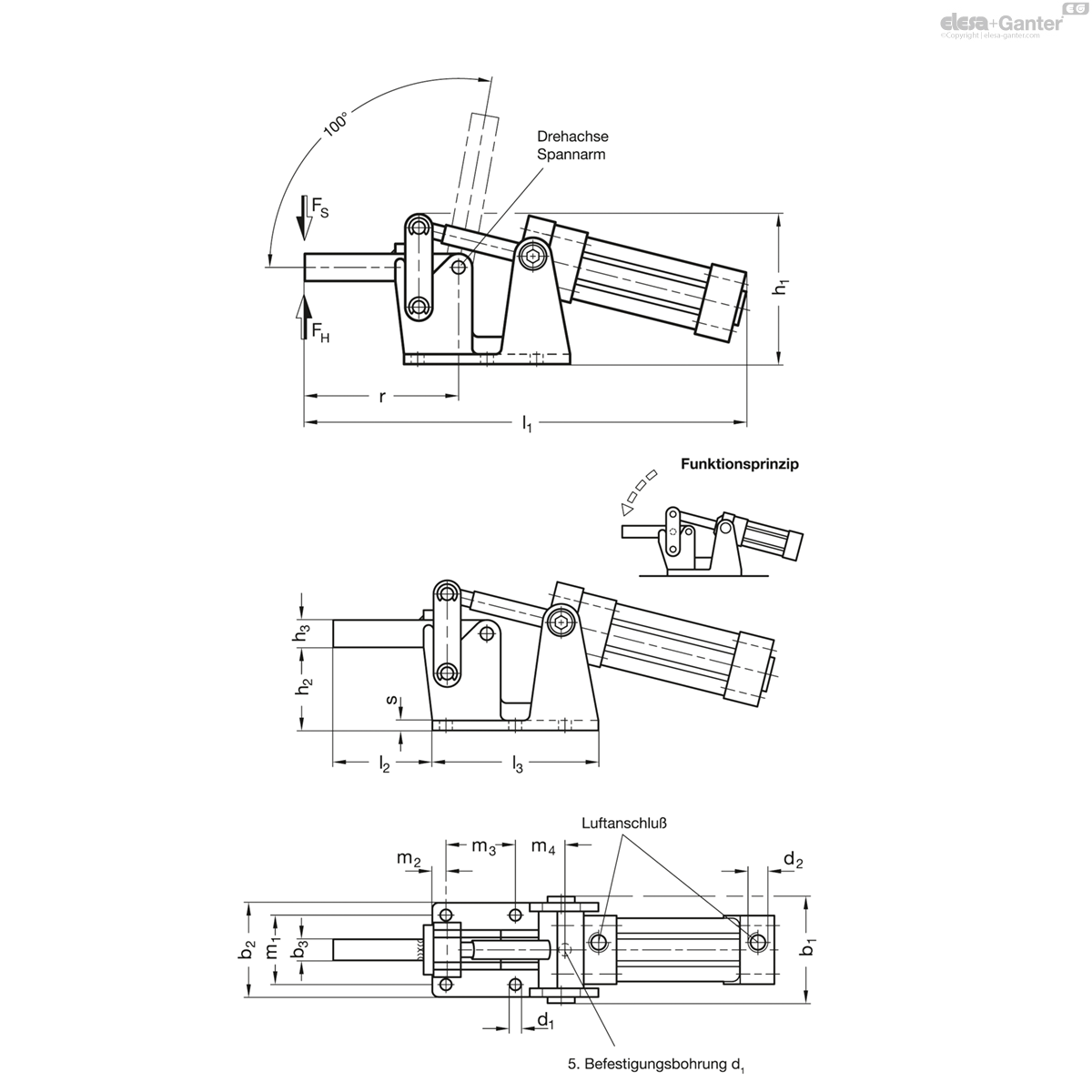

Technisches Datenblatt
Technische Daten
- Katalog
- GN 861-1000-EP-M
- FH in N
- 10000
- Size
- 1000
- FS in N
- 10000
- FH in N
Clamping force
at 4 bar ≈ - 2500
- b1
- 102
- b2
- 90
- b3
- 20
- d1
- 10.5
- d2
- G 1/4
- Inside Ø
connection tube - 8
- h1 ≈
- 145
- h2
- 80
- h3
- 25
- l1 ≈
- 410
- l2 ≈
- 90
- l3 ≈
- 155
- m1
- 65
- m2
- 12.5
- m3
- 65
- m4
- 48
- r ≈
- 140
- s
- 13
- 6100
Form
- EP: massiver Spannarm, mit Halteschelle zum Anschweißen
Kennzeichen
- M: Magnetkolben
Fuß
Stahlguss
schwarz lackiert
Sonstige Teile
Stahl St 60
verzinkt, blau passiviert
Lagerbolzen
einsatzgehärtet
doppeltwirkender Zylinder
mit einstellbarer Dämpfung
Höchstdruck 6 bar
alle beweglichen Teile
mit Spezialfett geschmiert
Schnellspanner GN 861 sind so konstruiert, dass sie leicht zu demontieren sind. Die Lagerbolzen sind axial durch Seeger-Ringe gesichert. Der Spannarm kann so nach der Demontage entsprechend dem Anwendungsfall bearbeitet werden.
Im Interesse einer langen Lebensdauer von Spannmechanik und Luftzylinder sollte der Betriebsdruck 6 bar nicht überschreiten und eine Luft-Wartungseinheit vorgeschaltet sein.
Schnellspanner GN 861 sind mit einem im Kolben integrierten Dauermagneten ausgestattet. In Verbindung mit Sensoren GN 3380, ist damit eine Endlagenabfrage möglich, wie sie z. B. von einer Anlagensteuerung benötigt wird.
- Sensor GN 3380
