850-420-T-ST GN 850-ST Stahl

850-420-T-ST

GN 850-ST Stahl

Stahl / Edelstahl, mit Zugspannung
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png
  • Icons/__logo__SPEEDYBLOCK__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 850

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 850-420-T-ST
Size
420
FH Holding capacity in N
4800
a1
44
b1
54
b2
84
b3
26
d1
14
d2
10.5
d5
10.3
h1 ≈
60.5
h2
25
l1 ≈
275
l2 ≈
58
m1
28.5
m2
59.75
m3
61.25
r1 ≈
138
s
5
w1 Stroke
155
1070

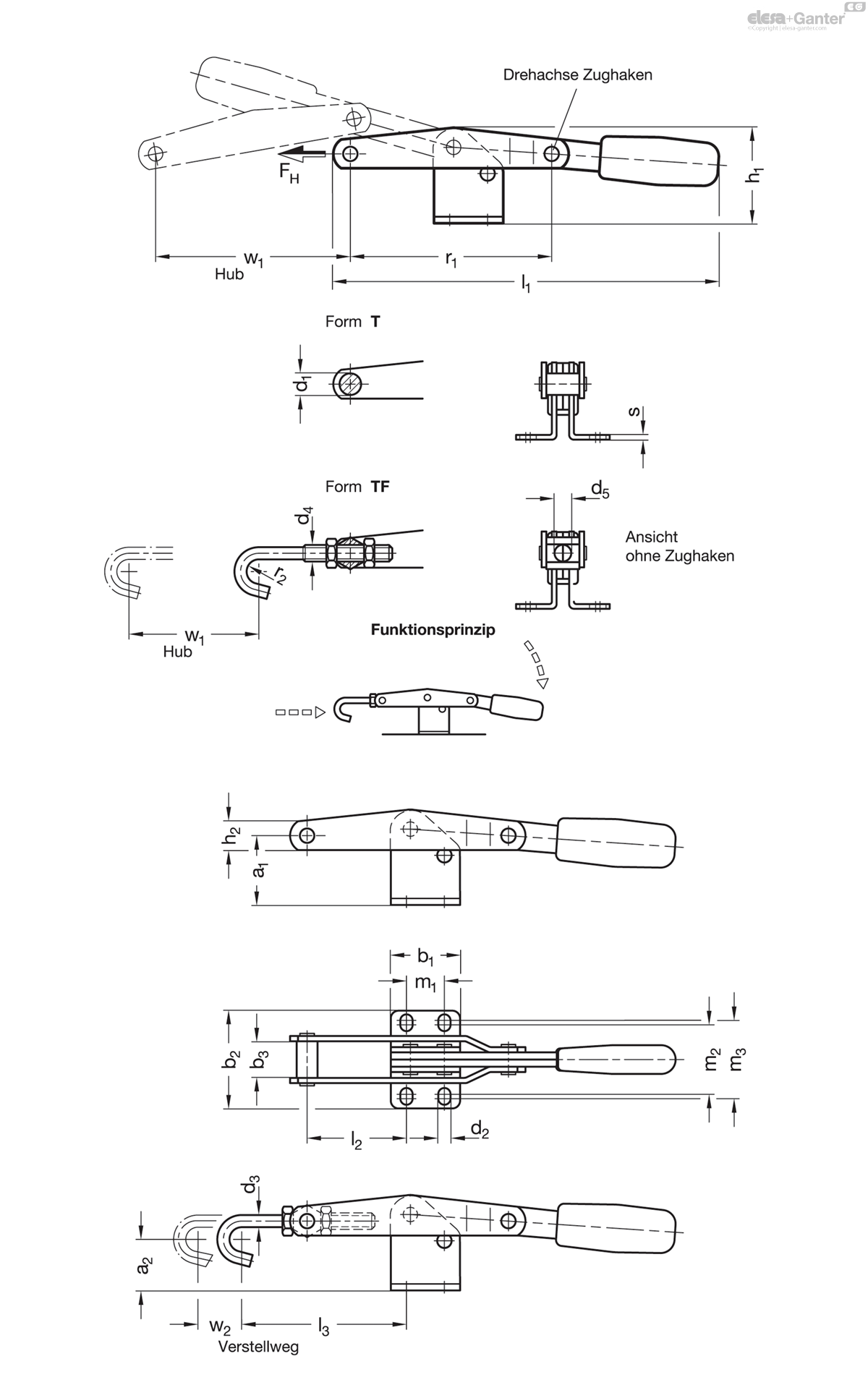

850-420-T-ST drawing

Form

  • T: mit Zugachse
  • TF: mit Zughaken

Spannmechanik

  • Stahl ST
  • Blechteile
  • Einsatzstahl C 10, verzinkt, blau passiviert
  • Lagerbolzen vergütet
  • Lagerbuchsen einsatzgehärtet
  • Edelstahl 1.4301 NI
  • bewegliche Teile mit Spezialfett geschmiert

Zughaken

  • Stahl St 37
  • verzinkt, blau passiviert
  • Edelstahl 1.4301 bei NI

Griff

Kunststoff

rot, ölbeständig

Verschlussspanner GN 850 eignen sich für das schnelle Verschließen und Befestigen von Deckeln, Klappen und Formen.

Beim Spannen wird die Schwenkbewegung des Betätigungshebels in eine Axialbewegung der Zugachse bzw. des Zughakens umgewandelt und sorgt für ein formschlüssiges Halten.

Verschlussspanner der Form T sind mit einer am Spannarm fest verbundenen Zugachse ausgestattet. Die Form TF verfügt über einen Zuhhaken der entlang des Vestellwegs w2 justierbar ist. Der Zughaken wird unmontiert geliefert.

  • ohne Zughaken (Form TFN)
