813-3000-F

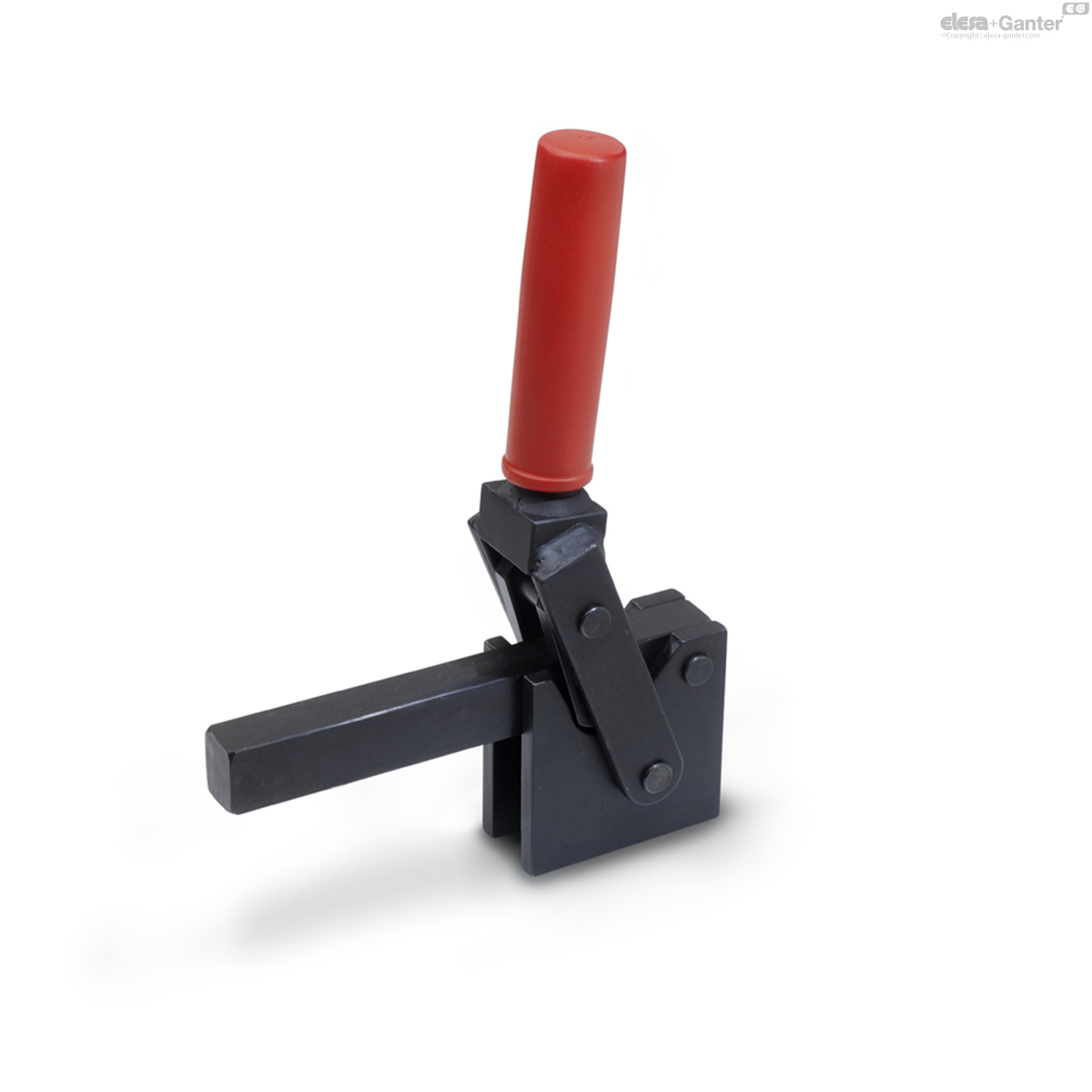

GN 813 Vertikal-Spanner
Lt: 1-2 Wochen Alle Größen und Varianten von GN 813
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt

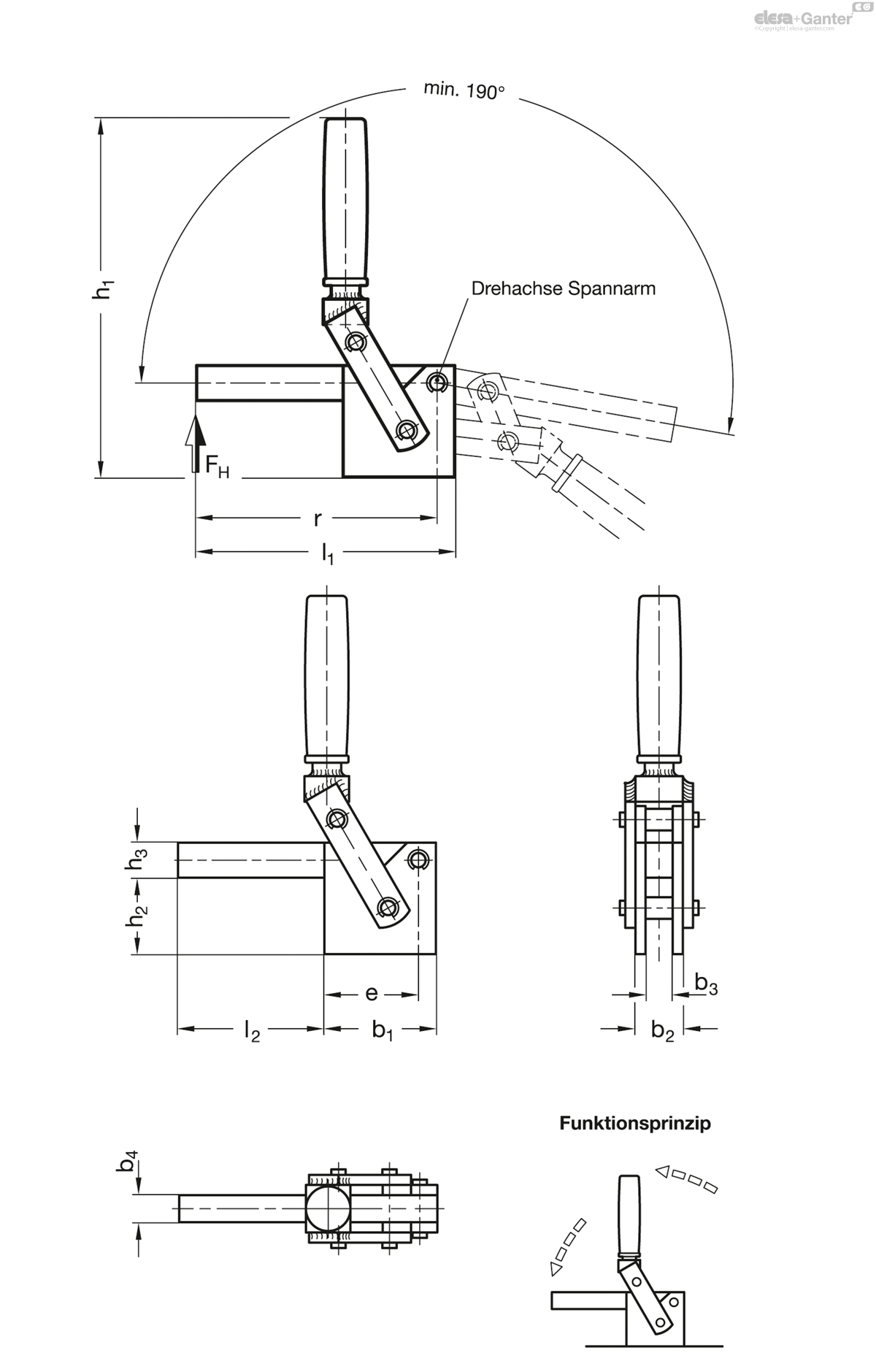

Technische Daten
- Katalog
- GN 813-3000-F
- Size
- 3000
- FH in N
- 30000
- b1
- 110
- b2
- 45
- b3
- 25
- b4
- 25
- e
- 90
- h1
- 320
- h2
- 80
- h3
- 40
- l1
- 250
- l2
- 140
- r
- 230
- 5500
Form
- F: massiver Spannarm
Spannarm und Lagerbolzen
Stahl St 60
brüniert
Sonstige Teile
Stahl St 37
- schweißbar
- brüniert
Lagerbolzen / Lagerbuchsen
einsatzgehärtet
alle beweglichen Teile
mit Spezialfett geschmiert
Kunststoffgriff
rot, ölbeständig
Vertikal-Spanner GN 813 werden eingesetzt, wenn sehr hohe Haltekräfte auftreten, z.B. zum Verschließen von Schäumformen.
Diese Spanner sind so konstruiert, dass sie leicht zu demontieren sind: die Lagerbolzen sind axial durch Seeger-Ringe gesichert.
Die einzelnen Elemente können nach der Demontage den jeweiligen Anforderungen entsprechend bearbeitet werden.
