Technical datasheet
GN 813Vertikal-Spanner
Vertikal-Spanner
mit Winkelfuß
GN 813
|
Katalog
|
Size
|
FH in N
|
b1
|
b2
|
b3
|
b4
|
e
|
h1
|
h2
|
h3
|
l1
|
l2
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
1000
|
10000
|
80
|
36
|
20
|
20
|
67
|
265
|
55
|
25
|
190
|
110
| ||
|
2000
|
20000
|
100
|
36
|
20
|
20
|
82
|
297
|
65
|
35
|
220
|
120
| ||
|
3000
|
30000
|
110
|
45
|
25
|
25
|
90
|
320
|
80
|
40
|
250
|
140
|
Form
- F: massiver Spannarm
Spannarm und Lagerbolzen
Stahl St 60
brüniert
Sonstige Teile
Stahl St 37
- schweißbar
- brüniert
Lagerbolzen / Lagerbuchsen
einsatzgehärtet
alle beweglichen Teile
mit Spezialfett geschmiert
Kunststoffgriff
rot, ölbeständig

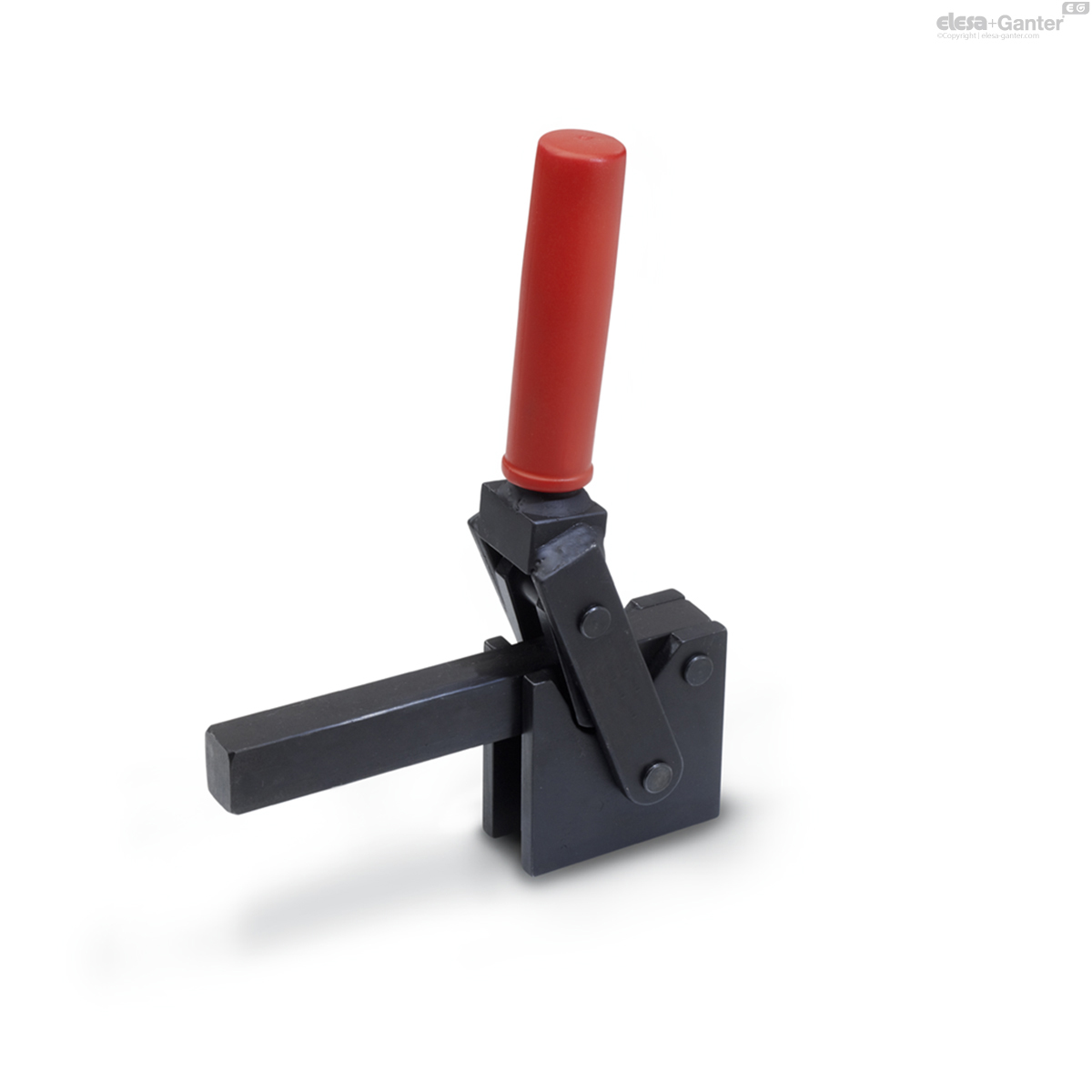

Vertikal-Spanner GN 813 werden eingesetzt, wenn sehr hohe Haltekräfte auftreten, z.B. zum Verschließen von Schäumformen.
Diese Spanner sind so konstruiert, dass sie leicht zu demontieren sind: die Lagerbolzen sind axial durch Seeger-Ringe gesichert.
Die einzelnen Elemente können nach der Demontage den jeweiligen Anforderungen entsprechend bearbeitet werden.
