802-M8-38

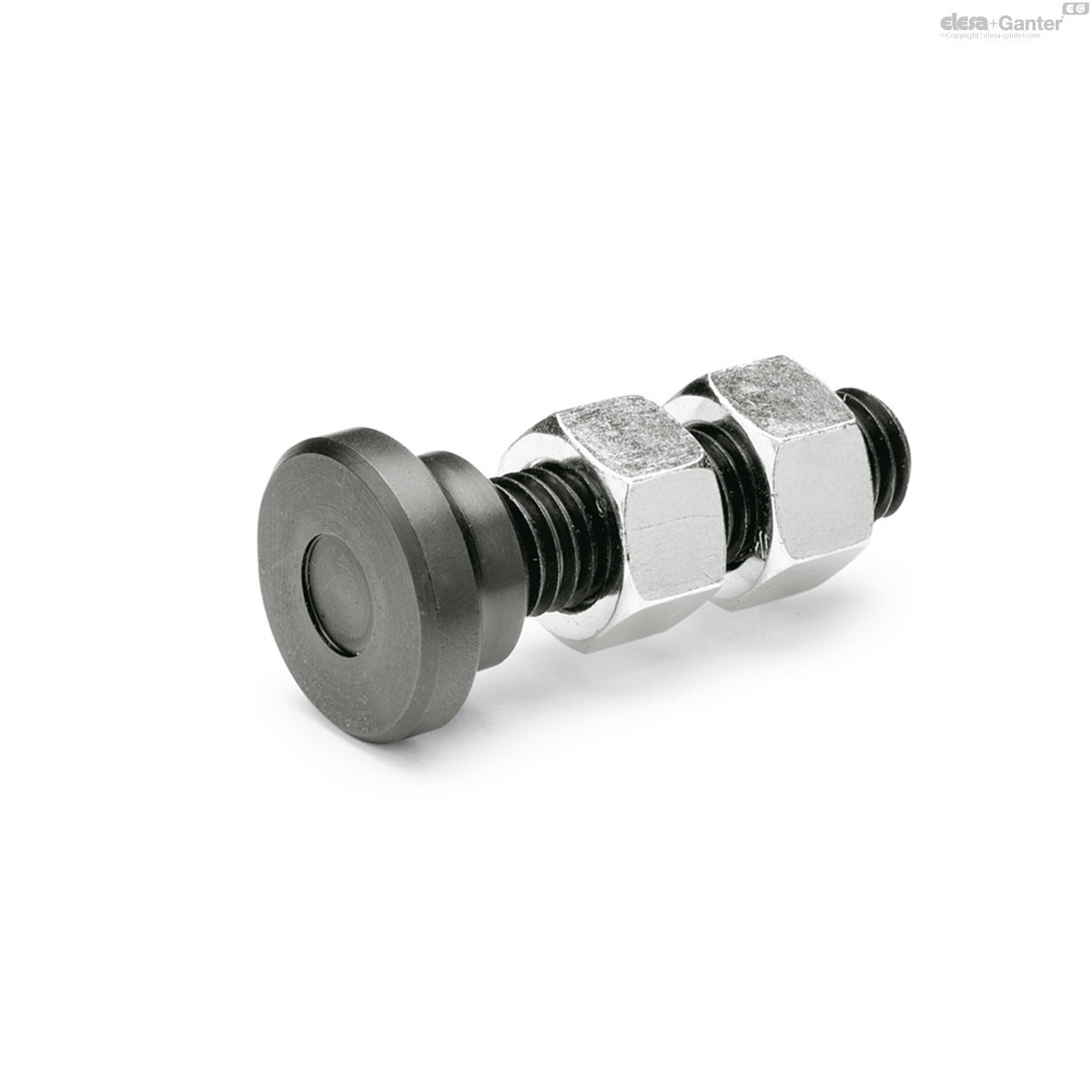

GN 802 Andrückschrauben
mit beweglichem Stahl-Druckstück
Lt: 1-2 Wochen Alle Größen und Varianten von GN 802
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt

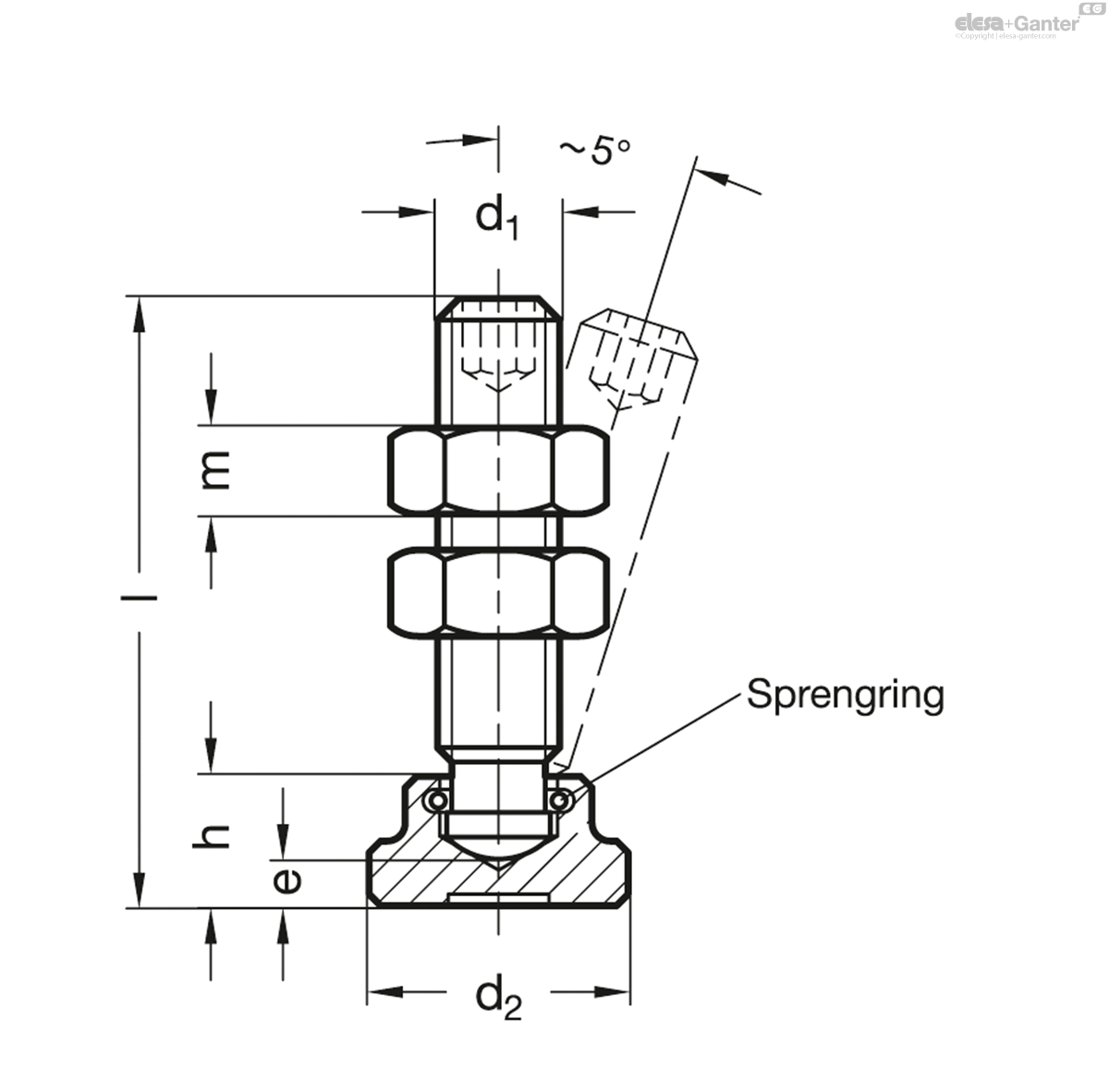

Technische Daten
- Katalog
- GN 802-M8-38
- d1
- M 8
- l
- 38
- d2
- 16
- e
- 3
- h
- 9
- m
- 6.8
- 28
* Bei Andrückschraube M5 sind Zapfen und Druckstück nicht gehärtet und nicht demontierbar.
Gewindestift DIN 6332
Stahl
Druckzapfen gehärtet
brüniert
Sechskantmuttern ISO 4032 / DIN 934
Stahl verzinkt, blau passiviert
Durch den Sprengring des Druckstückes wird eine lösbare Verbindung zwischen Schraube und Druckstück erzielt.
Die beiden Sechskantmuttern gehören zum Lieferumfang.
