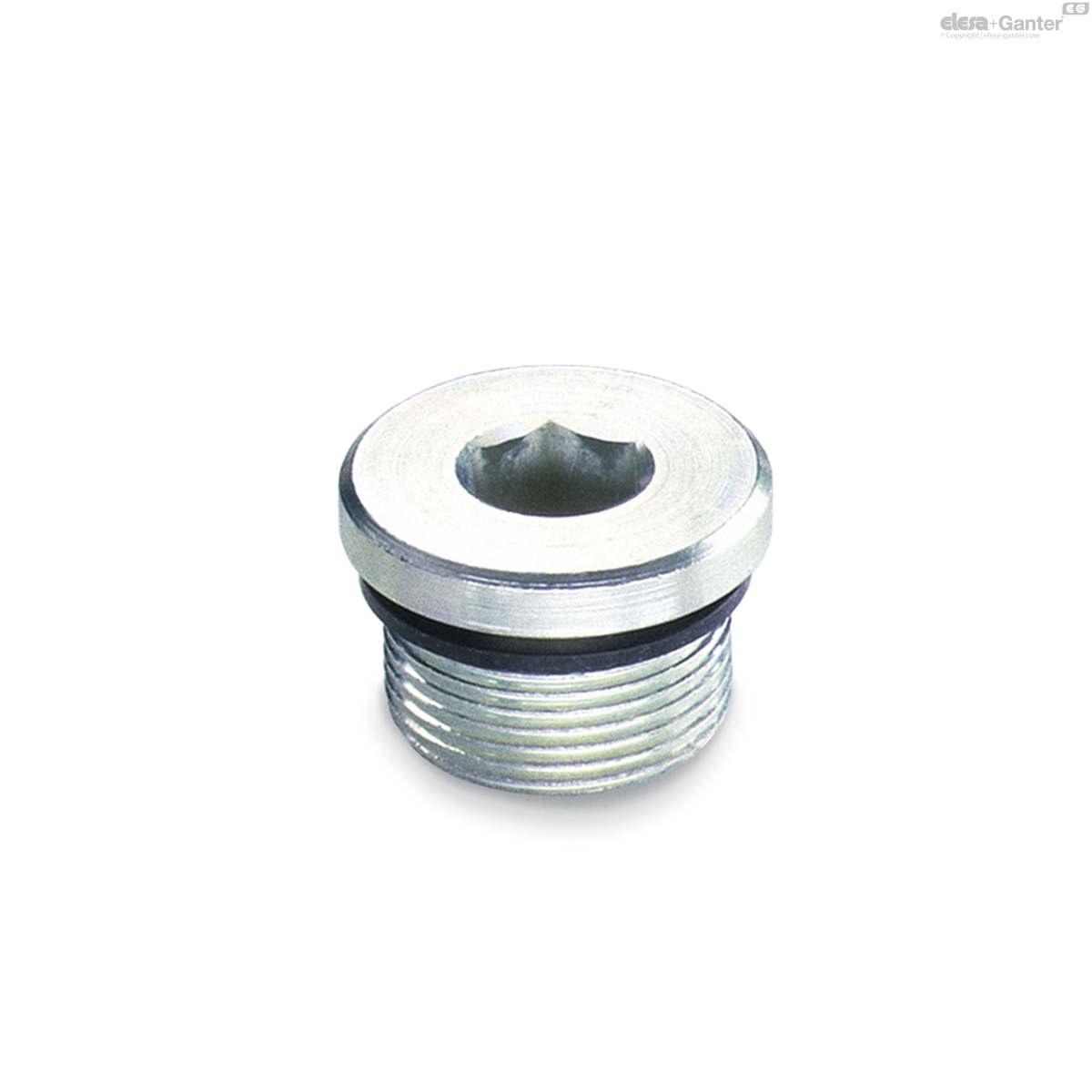

749-G 1/4"-A GN 749 Verschlussschrauben

749-G 1/4"-A

GN 749 Verschlussschrauben

Stahl, verzinkt
  • Icons/__logo__g10030__.png
  • Icons/__logo__RoHS__.png
  • Icons/__logo__g18030__.png

Auf Lager Alle Größen und Varianten von GN 749

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 749-G1/4-A
d1
G 1/4
d2 h14
19
d3
16.5
l1
12
l2
5
s
6
Max. permissible
operating pressure
in PB
400
Recommended
tourque in Nm
30
18
749-G 1/4"-A drawing

Form

  • A: Dichtung Gummi NBR (Perbunan)
  • B: Dichtung Gummi FPM (Viton®)

Stahl

  • Festigkeitsklasse 5.8
  • ultraschall- / rissgeprüft
  • verzinkt, nanopassiviert (silbern / gelblich)

Form A

temperaturbeständig bis zu 100 °C

Dichtung Gummi NBR (Perbunan)

Form B

temperaturbeständig bis zu 180 °C

Dichtung Gummi FPM (Viton®)

Kennung durch nicht schwarze Einfärbung der Dichtung

Die Abmessungen der Verschlussschrauben GN 749 entsprechen weitgehend DIN 908 -, abweichend von der DIN-Ausführung haben sie jedoch eine elastische Dichtung (Gummi). Diese ist in einem radialen und planseitigen Einstich eingebettet, dadurch ist der Dichtring nicht verlierbar und kann beim Anziehen nicht herausgequetscht werden.

Die Angaben über den zulässigen Betriebsdruck sind unverbindliche Richtwerte unter Ausschluss jeglicher Haftung. Sie stellen generell keine Beschaffenheitszusage dar. Ob ein Produkt für den jeweiligen Einsatz geeignet ist, muss in jedem Einzelfall vom Anwender geprüft werden.
