729-34-B6 GN 729 Schaltknöpfe

729-34-B6

GN 729 Schaltknöpfe

Aluminium
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 729

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 729-34-B6
d1
34
d2 H8
B 6
b
28
d3
M 5
d4
6
d5
20
l1
20
l2
7.5
t1 min.
14
t2 +0.2
4
s +0.3/+0.1
4
43

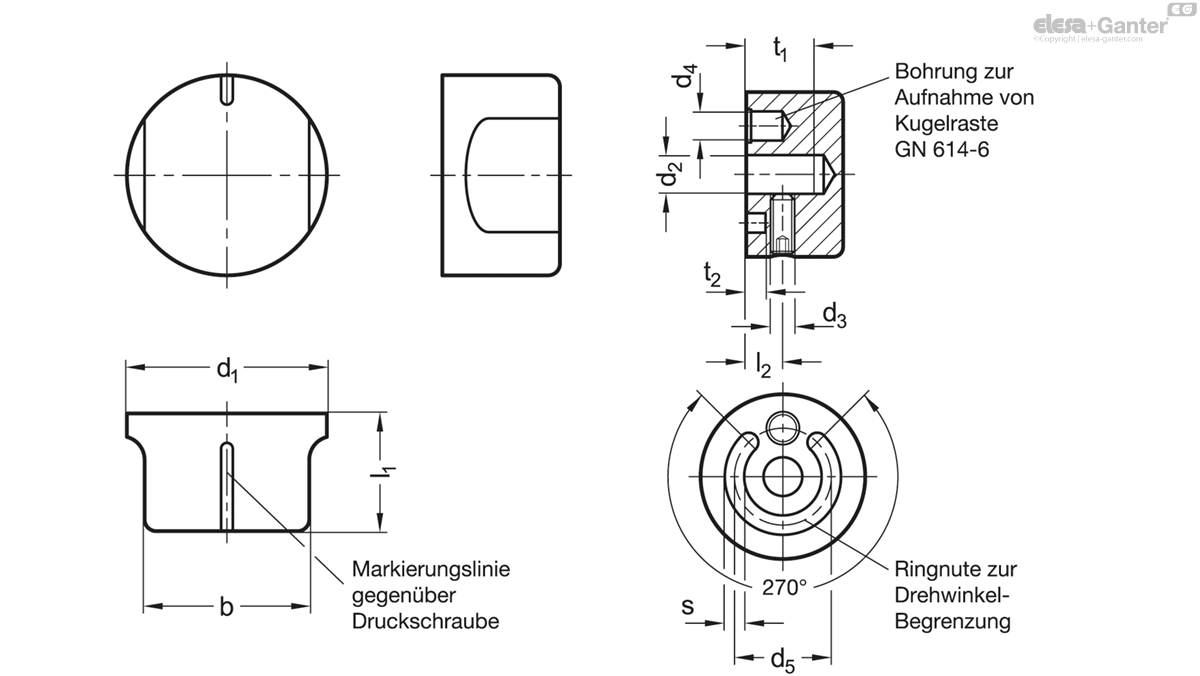

729-34-B6 drawing

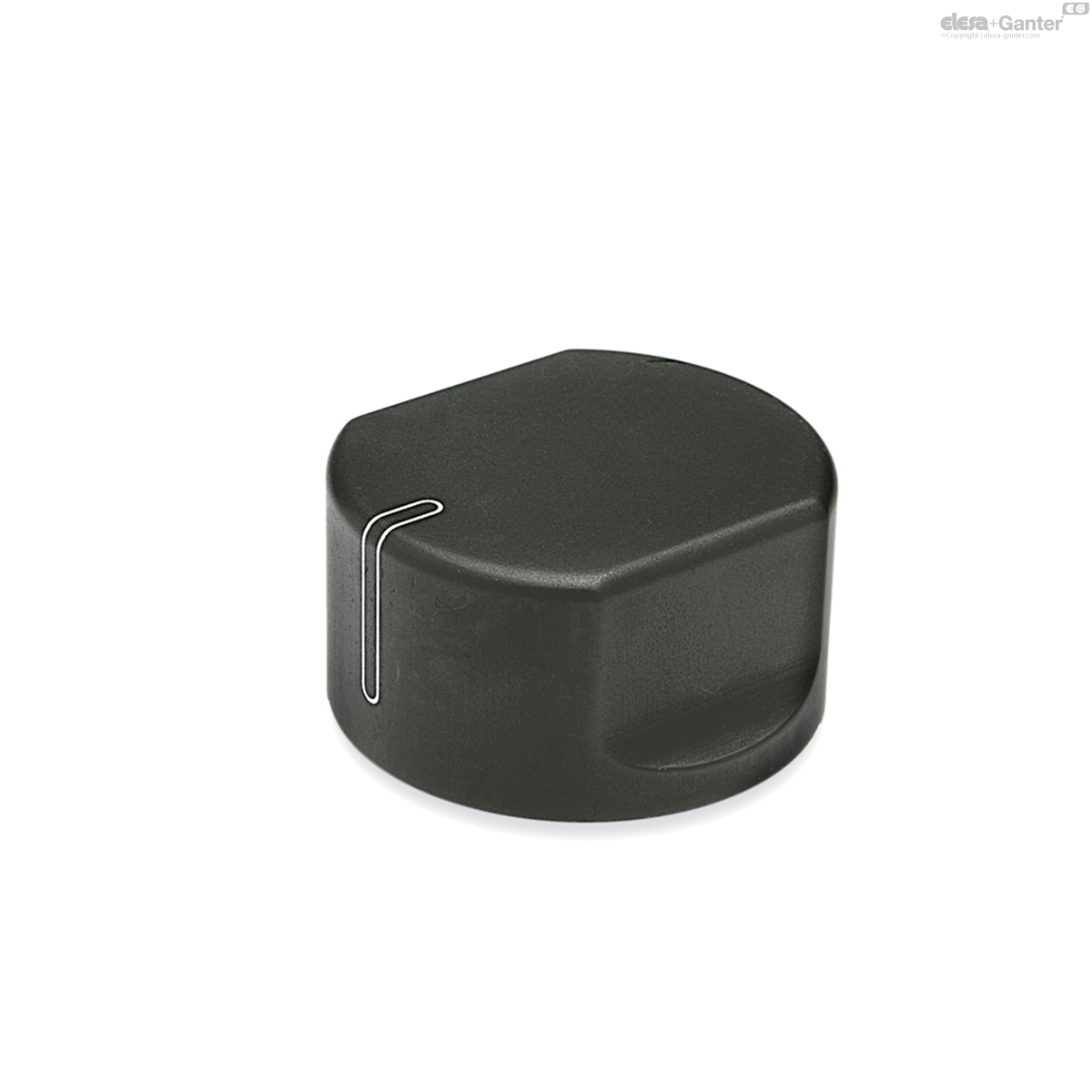

Knopf

Aluminium

  • eloxiert, schwarz
  • Markierungslinie
  • weiß
  • lasergraviert

Gewindestift DIN 916

Edelstahl

mit Innensechskant und Ringschneide

Schaltknöpfe GN 729 werden in der Regel für Drehbewegungen innerhalb 180° eingesetzt.

Mit Hilfe von Begrenzungsstiften, die in die Ringnute ragen, kann der Drehwinkel begrenzt werden. Die Bohrung d4 dient zur Aufnahme von federnden Druckstücken GN 614  wodurch sich auf einfache Weise Raststellungen realisieren lassen.

Die Markierungslinie ist absolut abriebfest und von zwei Seiten einsehbar.
